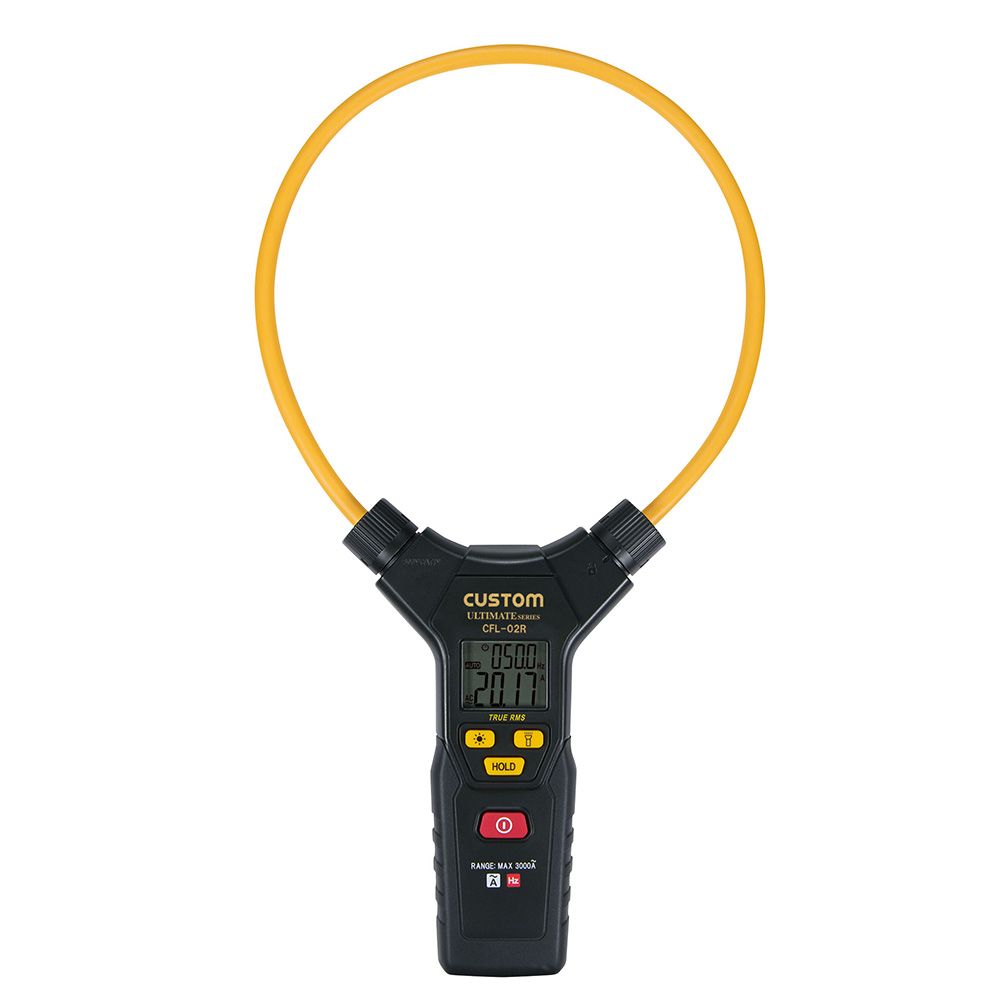

フルオートフレキシブルクランプメータ CFL-02R
製品概要
- 形状を自由に変更できるケーブルにて狭い場所でも容易に測定できます。
- 真の実効値(TRUE RMS)方式により正弦波以外の波形でも実効値の表示が可能です。
- 電流と周波数を同時に液晶画面に表示できます。
- しっかり握れるハンドグリップスタイル採用。
- 暗所での測定でも値を確認しやすくなるよう、液晶画面にバックライトを搭載。
- 測定対象を明るく照らして暗所での作業がしやすいLEDライトを搭載。
- データホールド機能により測定した値をゆっくり確認できます。
仕様
フレキシブルクランプ部| レンジ | 分解能 | 確度 | 周波数 | |
| ACA | 0.2 ~ 10 A | 0.01 A | ±(2.0 % rdg + 10 dgt) | 40 ~ 65 Hz |
| 10 ~ 60 A | 0.01 A | ±(1.5 % rdg + 5 dgt) | ||
| 60 ~ 600 A | 0.1 A | |||
| 600 ~ 3000 A | 1 A | ±(2.0 % rdg + 5 dgt) | ||
| 0.2 ~ 60 A | 0.01 A | ±(2.5 % rdg + 5 dgt) | 65 ~ 200 Hz | |
| 60 ~ 600 A | 0.1 A | |||
| 600 ~ 3000 A | 1 A | ±(3.0 % rdg + 5 dgt) | ||
| 0.2 ~ 60 A | 0.01 A | ±(3.0 % rdg + 5 dgt) | 200 Hz ~ 1 kHz | |
| 60 ~ 600 A | 0.1 A | |||
| 600 ~ 1000 A | 1 A | |||
| 周波数 | 40 ~ 1000 Hz | 0.1 Hz | ±(0.5 % rdg + 2 dgt) 3 A 以上時 | - |
導体位置による誤差
確度はクランプセンサーコイルの中心で規定しています。クランプセンサーコイルの中心から非測定導体の中心までの距離に応じて、下記の数値を確度に加算してください。
| 中心からの距離 | 確度への加算 |
| 半径35 mm(Ø70) | ±0.5 % |
| 半径50 mm(Ø100) | ±1.5 % |
| 半径60 mm(Ø120) | ±2.0 % |
| 半径60 mm(Ø120)以上 | ±5.0 % |
| 検波方式 | 真の実効値(TRUE RMS) |
| 表示 | 液晶表示、6000カウント |
| レンジ切替 | オート |
| 最大測定導体径 | Ø120 mm |
| サンプリング | 約 3 回/秒 |
| 使用温湿度 | 0 ~ +40 ℃、80 %RH以下(但し、結露のないこと) |
| 保存温湿度 | -10 ~ +60 ℃、80 %RH以下(但し、電池を含まず、結露のないこと) |
| 寸法 | 約 W 178 × H 324 × D 30 mm |
| 重量 | 約 188 g(電池含む) |
| 電源 | 単4形乾電池 × 3本 |
| 電池寿命 | 最長約70時間(アルカリ電池使用時)*3 |
| 付属品 | 収納ケース、取扱説明書 |
| 校正 | 可 |
| 規格準拠 | EN61010-1、EN61010-2-032、EN61326-1 CAT III 1000V、 CATIV 600V |
| JAN | 4983621090239 |
バックライトを多用されますと電池の寿命が短くなります。
商品仕様
| 製品名: | CFL-02R |
|---|---|
| 型番: | CFL-02R |
| メーカー: | CUSTOM |
