アナログ2ch+ロジック4ch
最速1Mサンプリング/s
ポータブル絶縁デジタルオシロスコープ
- 瞬時波形モードと、実効値変動の記録モードを搭載
- CFカードへのリアルタイム保存を実現
- 2台同期+付属PCアプリで4ch機として使用可能
- コンパクトボディで持ち運びが簡単、直感で使える簡単操作
- 超小型でありながら1Mサンプリングの高性能
- 小型で美しい、ワイドQVGA-TFT液晶を搭載
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
| チャネル数 | アナログ2ch +ロジック4ch |
| (アナログのch間と本体間は絶縁, ロジックGNDは本体と共通) | |
| 測定レンジ | 10mV~50V/div (10divフルスケール), 12レンジ, 分解能 : レンジの1/100 |
| 最大定格電圧 | 端子間: DC 400V, 対地間: AC, DC 300V測定カテゴリII |
| 周波数特性 | DC~50kHz (-3dB) |
| 時間軸 (メモリ時) | 100µs~5min/div, 20レンジ, 時間軸分解能100ポイント/div, 時間軸拡大: ×2~×10の3段, 圧縮:1/2~1/1,000の9段 |
| 記録間隔 (実効値時) | 1 ms~1 min, 16設定, サンプリング周期: 200 μs固定 (交流電圧/電流は1000実効値データ/s), エンベロープモード常時ON ※記録間隔ごとの最大値と最小値のみを記録する |
| 測定機能 | メモリレコーダ (高速記録), 実効値レコーダ (50/60Hz/DC専用) |
| メモリ容量 | 12ビット ×2Mワード/ch |
| 外部記憶装置 | CFカードTYPE Iスロット ×1, 最大2GBまで |
| 表示部 | 4.3型WQVGA-TFTカラー液晶 (480 × 272ドット) |
| 表示言語設定 | 日本語, 英語 (パネル表記は日本語) |
| 外部インタフェース | USB : USB2.0準拠, シリーズミニBレセプタクル ×1 |
| 機能 : PCと接続してCFカード内のファイルをPCへ転送, PCからの制御は不可 | |
| 記録印字 | プリント機能なし |
| 電源 | ACアダプタZ1005 : AC 100~240V (50/60 Hz), 30 VA (ACアダプタ使用し, 9780を本体で充電している場合) |
| バッテリパック9780 : 3 VA, 連続使用時間 約2h (25℃参考値, Z1005併用時はZ1005優先), ACアダプタによる充電時間 200分 (25℃参考値) | |
| 外部DC電源 : DC 10~16 V, 10 VA (接続コードはご相談, 配線は3 m以内) | |
| 寸法・質量 | 176W × 101H × 41Dmm, 600g (バッテリパック含む) |
| 付属品 | 取扱説明書 ×1, 測定ガイド ×1, 測定ガイド実効値編 ×1, ACアダプタZ1005 ×1, ストラップ ×1, USBケーブル ×1, CD-R (8870専用ウェーブプロセッサ) ×1, 保護シート9809 ×1 |
保証：メーカー保証
校正：別途料金
商品仕様

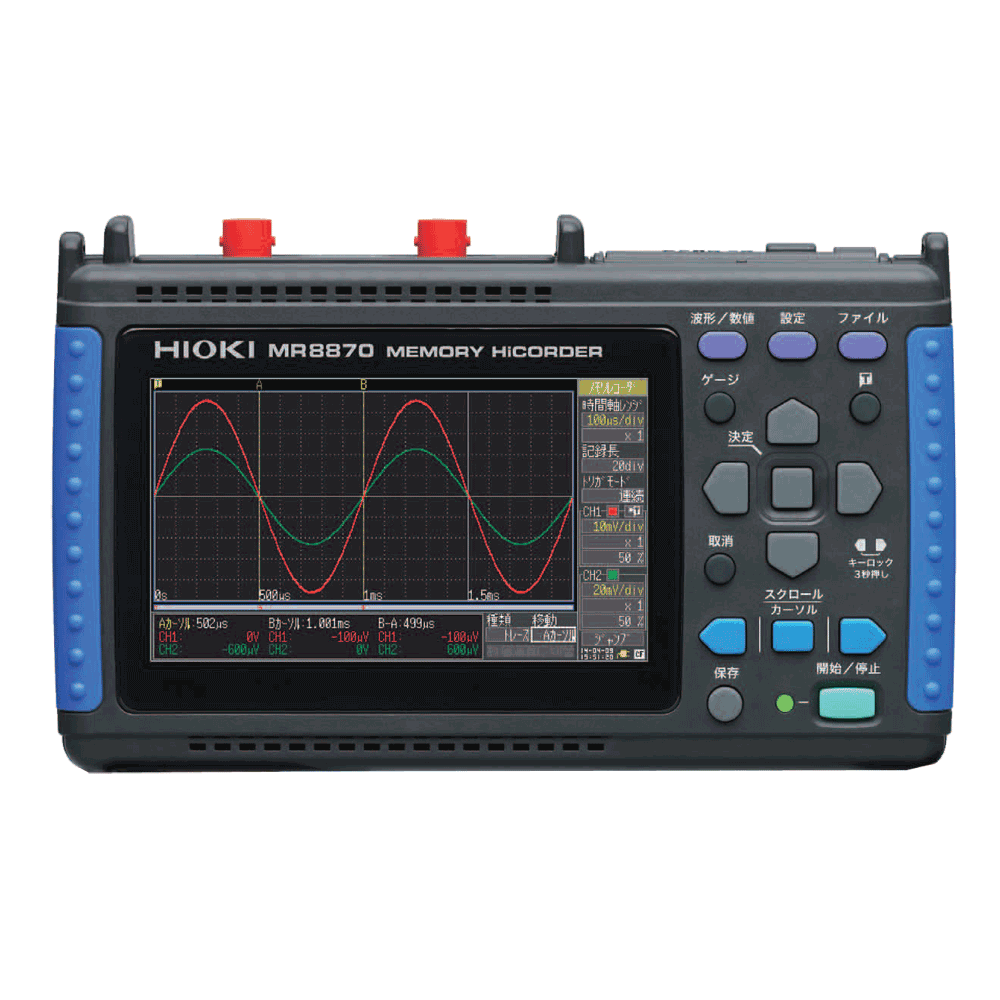

| 製品名: | MR8870 |
|---|---|
| 型番: | MR8870 |
| メーカー: | 日置電機 |
