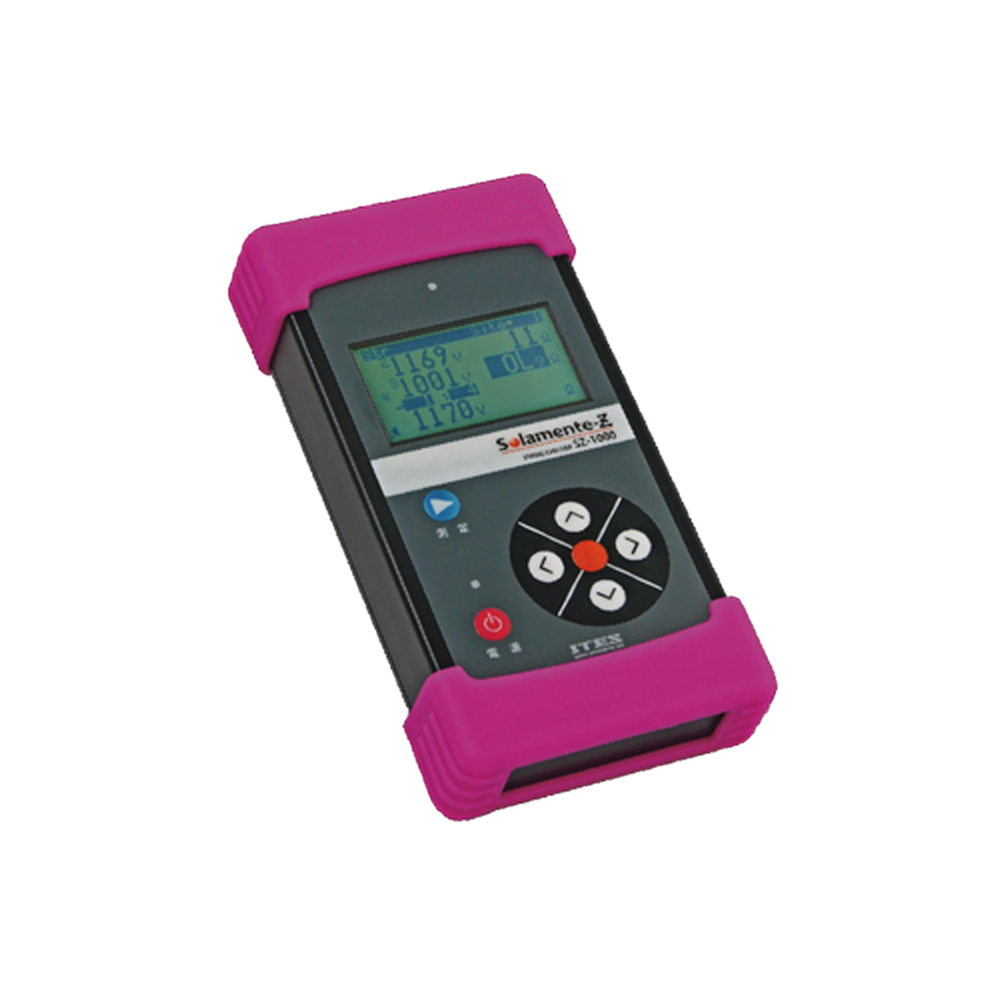

ソラメンテ-Z ストリングチェッカー SZ-1000
1500V対応と作業効率の向上を同時に実現
- 太陽光パネル故障をストリング単位で特定
ストリングチェッカー ソラメンテ-Z SZ-1000は、接続箱の各ストリングP/N端子をプローブであたり、故障パネルのあるストリングを検出する点検装置です。特殊な検出信号をストリング回路に印加し、開放電圧と直列抵抗（インピーダンス）を測定、異常のあるストリングを判別します。 - 全パネルのチェックは不要
ステップ１（SZ-1000）で全ストリングが正常であるかを点検し、異常ストリングを検出、その位置と測定データを記録します。ステップ２（SI-200）では該当ストリングのみをチェックし、故障パネルを特定します。 - 速い・強い・使いやすい
SZ-1000は、高速点検、日照変化に強い、高い操作性で、確実に結果を出す点検を実現し、点検作業の効率を飛躍的に向上させています。
特長
- インピーダンス測定
本体からストリングに測定信号を送信し、太陽光パネルの内部抵抗を測定します。短絡電流を流さずに、安全かつ確実にパネル内部の断線や高抵抗によるクラスタ故障の有無を判断します。 - 自動測定
プローブ先端で電圧を検知することで、ボタンを押すことなく自動的に測定を開始。作業者はプローブ先端に集中し、安全に作業できます。しかも、測定時間は約3秒。効率よく作業できます。 - 直流電圧1500Vまで対応
最大1500Vまでの開放電圧を測定。インピーダンス測定の結果と合わせて、クラスタ断線・高抵抗化・BPDショートの各故障モードを現場で簡単に判断できます。 - メモリー容量4000件
本体メモリー容量は4000件、約30MW分の点検結果を記録可能。さらに、SDHCメモリーカードに書き出しもできます。頻繁なデータ消去は不要、大規模発電所の連続作業も可能です。 - 取り扱いやすい保存データ
発電所、接続箱、ストリングの3階層の番号を本体に記録できます。測定結果はSDHCメモリーカードを経由してPCへcsvデータとして取り込み可能。専用ソフトは不要です。 - SR-200（オプション）に対応
別売オプションZ/iS連携キット(SR-200)とあわせて使うことで、送電前や送電停止時のクラスタ断線パネルの点検に対応可能。また、ケーブル断線やコネクタ脱落の位置特定にも、効果を発揮します。
製品仕様
| 本体ユニットサイズ（シリコンカバーを含む） | 230×117×55［mm］ |
| 本体ユニット質量（シリコンカバーを含む） | 620＋106（ニッケル水素充電池)［g］ |
| 検査対象ソーラーパネル | 単結晶・多結晶・ヘテロ接合型 |
| 検査電圧 | 0~1,500［V］ |
| 検査抵抗 | 0~1,000［Ω］ |
| 電源 | 単3ニッケル水素充電池、4本 |
| 電池持続時間 | 8時間程度（1,900［mAh］） |
| データ記録件数 | 最大 4,000件 |
| 使用環境温度・湿度 | 0~40［℃］ 85［％］以下（結露なきこと） |

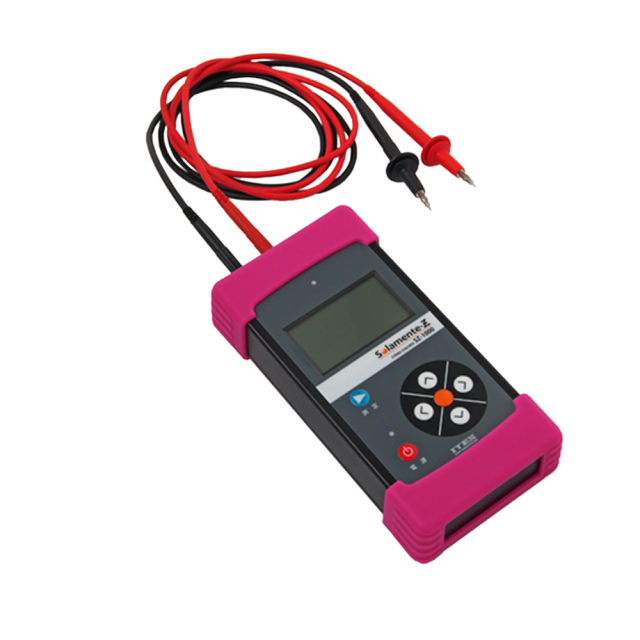

| コンタクトプローブ | リード長 1.5［m］ |
| データの取り出し | SDHCメモリーカード |
| オートパワーオフ | あり（節電機能付き） |

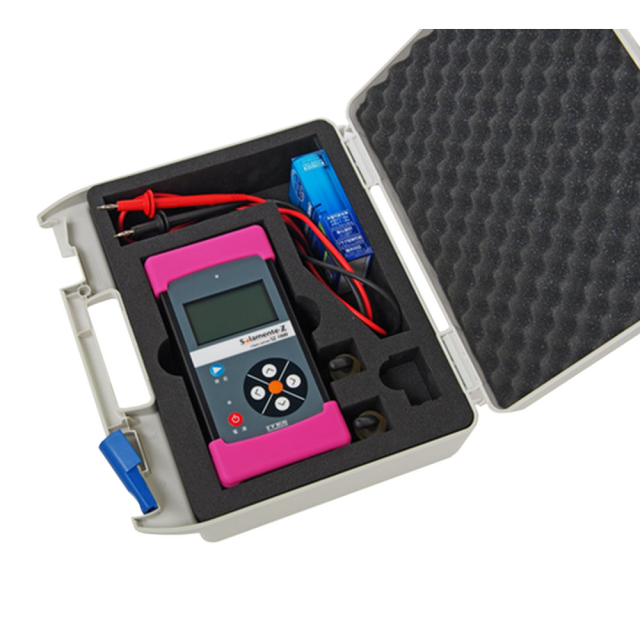

| 付属品 | 本体、壁掛けフック、プローブ（直流電圧1500V対応） ケーブル（1.5ｍ） P端子用（赤色）・N端子用（黒色）各1本、USBコネクタ防塵キャップ、SDHCメモリーカード、SDHCカードスロット防塵キャップ、単3ニッケル水素充電池4本＋充電器、収納ハードケース、取扱説明書、簡易マニュアル、保証書 |
- 仕様や外観などは製品改良のため予告なく変更することがあります。
- 「ソラメンテ」は株式会社アイテスの登録商標です。
- ソラメンテ-Zのインピーダンス測定法は特許登録済です。
付属品：上記参照
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | SZ-1000 |
|---|---|
| 型番: | SZ-1000 |
| メーカー: | アイテス |
