こちらの商品は現品限りのデモ機となります。webと店頭共に販売しておりますので、在庫切れの際はご容赦ください。
保証期間：2027年2月末まで(4月と記載しておりましたが誤りでした。誠に申し訳ございません。)

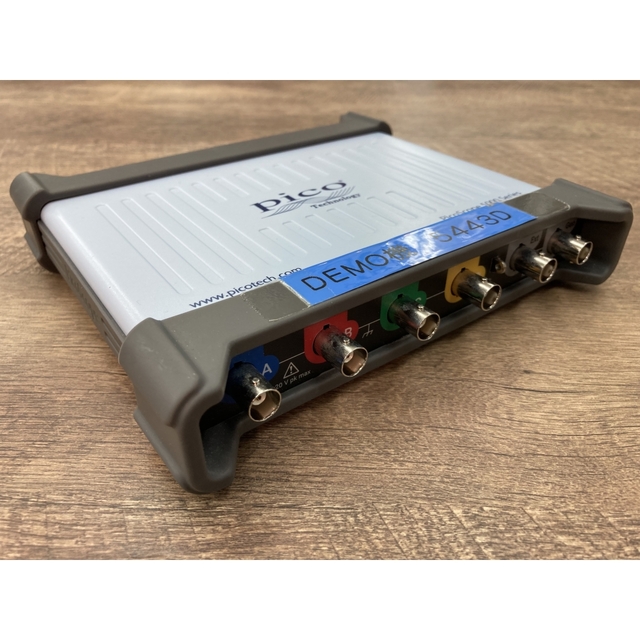

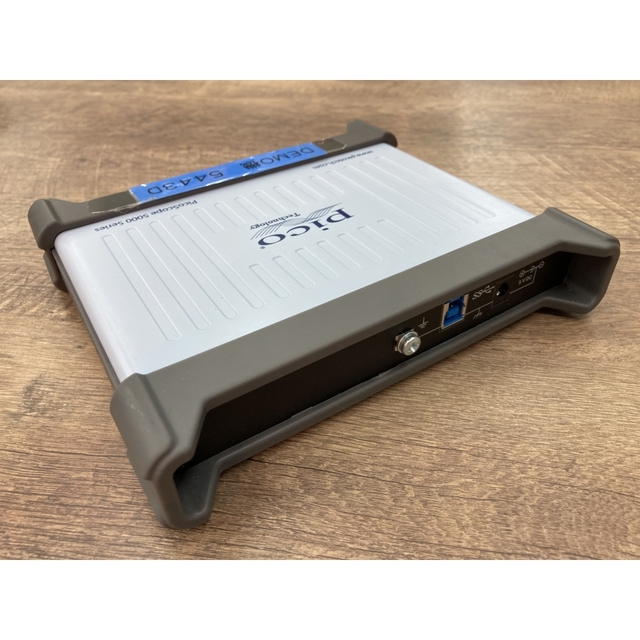

【デモ機】Pico Technology, PCオシロスコープ PicoScope 5443D
特徴/性能
| モデル | PicoScope 5443D |
| 周波数帯域 | 100 MHz |
| 最高サンプルレート | 1 GS/s |
| 波形メモリ | 256 MS |
| AWG周波数帯域 | 20 MHz |
仕様
| 垂直 | PicoScope 5443Dおよび5443D MSO | ||||||||||||||||||||||||||||||
| 入力チャンネル数 | 4 | ||||||||||||||||||||||||||||||
| 周波数帯域(-3 dB) | 100MHz:8ビットモード 60MHz:16ビットモード |
||||||||||||||||||||||||||||||
| 立上り時間(計算) | 3.5 ns:8ビットモード 5.8 ns:16ビットモード |
||||||||||||||||||||||||||||||
| 垂直分解能 | 8、12、14、15、16 ビット | ||||||||||||||||||||||||||||||
| 入力感度 | 2mV/div~4V/div | ||||||||||||||||||||||||||||||
| ゲイン精度 | 12~16ビットモード: 信号の±0.5% ±1 LSB 8ビットモード: 信号の±2% ±1 LSB |
||||||||||||||||||||||||||||||
| 入力カップリング | AC / DC | ||||||||||||||||||||||||||||||
| 入力コネクタ | BNC(f) | ||||||||||||||||||||||||||||||
| 入力インピーダンス | 1 MΩ±1%、14±1 pF | ||||||||||||||||||||||||||||||
| 最大入力電圧 | ±100V (DC+AC ピーク) | ||||||||||||||||||||||||||||||
| 垂直(デジタルチャンネル:MSOモデル) | |||||||||||||||||||||||||||||||
| 入力チャンネル数 | 16(8ビットポート*2) | ||||||||||||||||||||||||||||||
| 最大入力周波数 | 100MHz(200Mb/s) | ||||||||||||||||||||||||||||||
| 入力インピーダンス | 200kΩ±2%、8pF±2pF | ||||||||||||||||||||||||||||||
| 入力ダイナミックレンジ | ±20V | ||||||||||||||||||||||||||||||
| しきい値の範囲 | ±5V | ||||||||||||||||||||||||||||||
| 水平(タイムベース) | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
| 時間軸レンジ | 1ns/div~5000s/div | ||||||||||||||||||||||||||||||
| 波形メモリ長(8ビット) | 256 MS | ||||||||||||||||||||||||||||||
| 波形メモリ長(>12ビット) | 128 MS | ||||||||||||||||||||||||||||||
ファンクション・ゼネレータ他
| PicoScope 5443Dおよび5443D MSO | |
| 標準出力信号 | 正弦波、矩形波、三角波、DC電圧、ランプアップ、ランプダウン、シンク、ガウス、正弦半波 |
| 疑似出力信号 | ホワイトノイズ、選択可能振幅、出力電圧範囲内のオフセット 擬似乱数バイナリシーケンス(PRBS)、出力電圧範囲内で選択可能な高/低レベル、最大20 Mb/sの選択可能なビットレート |
| 出力信号周波数 | 0.025Hz ~ 20MHz |
| スイープモード | アップ、ダウン、デュアル(選択可能なスタート/ストップ周波数と増分) |
| 出力電圧範囲 | ±2V |
| 出力インピーダンス | 50Ω±1% |
| コネクタの種類 | BNC(f) |
| 任意波形ゼネレータ | |
| バッファサイズ | 32 kS |
| 分解能 | 14ビット(出力ステップサイズは約0.25 mV) |
| 周波数帯域 | >20 MHz |
| スペクトラムアナライザ | |
| 周波数範囲 | DC~100 MHz |
| ディスプレイモード | 振幅、平均、ピークホールド |
| FFTポイント数 | 128 から100万ポイント数まで選択可能 |
| 自動測定機能 | |
| オシロスコープ | AC RMS、サイクルタイム、DC平均、デューティサイクル、エッジカウント、立下がりエッジカウント、立下がりレート、立下がり時間、周波数、高パルス幅、低パルス幅、最大、最小、ピークツーピーク、立上り時間、立上りエッジカウント、立上りレート、非反転RMS |
| スペクトラムアナライザ | ピーク時の周波数、ピーク時の振幅、THD dB、SNR、SINAD、SFDR、電力合計、ピーク時の平均振幅、THD %、THD+N、IMD |
| シリアルデコード | |
| プロトコル | 1-Wire、ARINC 429、CAN & CAN FD、DALI 、DCC、DMX512、Ethernet 10Base-Tおよび100Base-TX、FlexRay、 I²C、I²S、LIN、PS/2、Manchester、Modbus ASCII、Modbus RTU、SENT、SPI、UART(RS-232 / RS-422 / RS-485)、USB 1.1 |
| 一般事項 | |
| PC接続 | USB3.0 SuperSpeed (USB2.0互換) |
| 電源 | 2チャンネルモデル:単一USB 3.0ポートから電源供給 4チャンネルモデル:ACアダプター(同梱)。USB 3.0または1.2Aを供給する充電ポートから電源を取り、2チャンネル(可能な場合、MSOチャンネルも)を使用可能 |
| 寸法 | 190mm x 170mm x 40mm(コネクタを含む) |
| 質量 | <0.5 kg |
| 温度範囲 | 操作時:0℃~40 ℃ (15℃~30℃;規定精度を得る場合)、保管時:-20℃ ~ 60℃ |
| EMC認証 | EN 61326-1 およびFCC Part 15 Subpart Bに適合 |
| ソフトウエアご利用方法および要件(OS のハードウエア要件) | |
| Windowsソフトウエア(32ビットまたは64ビット) | PicoScope 6、PicoLog 6、PicoSDK( https://github.com/picotech/picosdk-c-sharp-examples/stargazers のページでは、アプリを作成するユーザー向けにすべてのプラットフォームのプログラム例が提供されています。) |
| macOSソフトウエア(64ビット) | PicoScope 6ベータ版(ドライバを含む)、PicoLog 6(ドライバを含む) 詳細は、picotech.com/downloads を参照してください。 |
| Linuxソフトウエア(64ビット) | PicoScope 6ベータ版ソフトウェアおよびドライバ、PicoLog 6(ドライバを含む) 詳細は、picotech.com/downloads を参照してください。 ドライバのみをインストールする場合は、picotech.com/downloads/linux を参照してください |
| サポートされる言語 PicoScope 6 |
中国語(簡体字)、オランダ語、英語(英国)、英語(米国)、フランス語、ドイツ語、イタリア語、日本語、韓国語、ロシア語、スペイン語 |

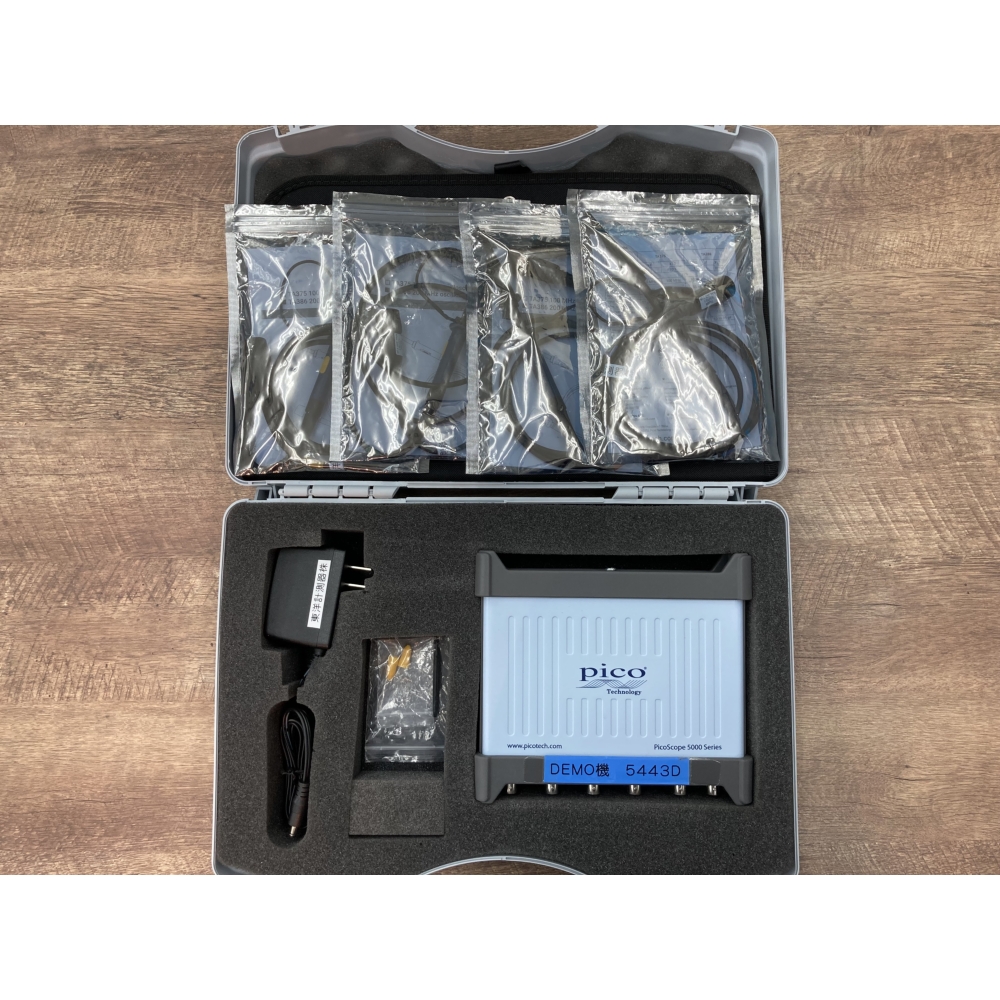

付属品
- USB 3.0ケーブル、1.8m
- クイックスタートガイド
- AC電源アダプタ(4チャンネルモデルのみ)
- プローブ

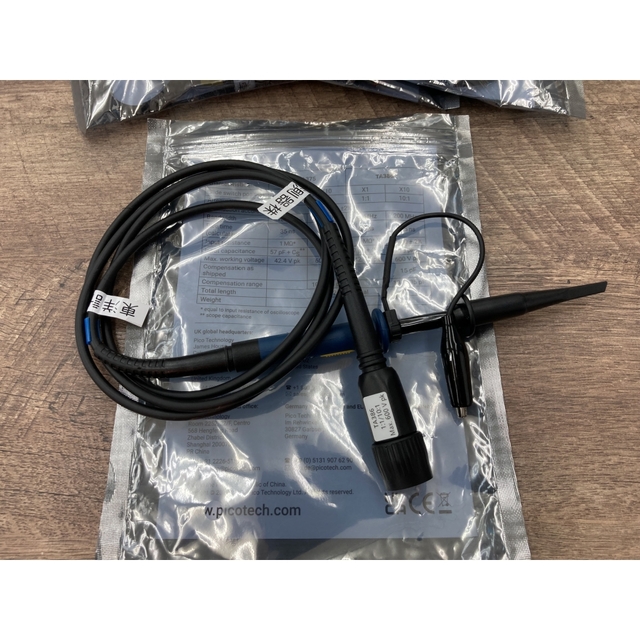

4 x TA386 プローブ - ハードキャリーケース
保証期間
別途記載
商品仕様
| 製品名: | PicoScope 5443D |
|---|---|
| 型番: | PicoScope 5443D |
| メーカー: | Pico Technology |
