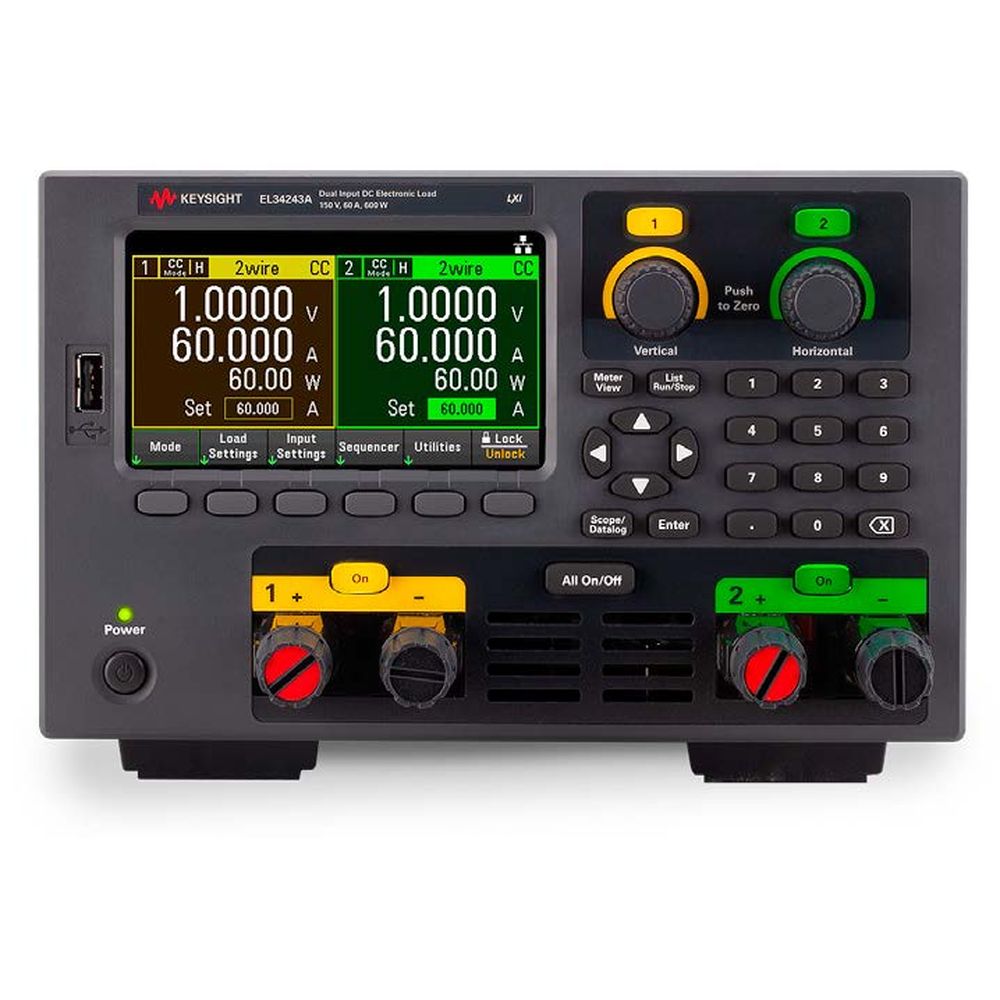

Keysight EL30000A シリーズ DC電子負荷
正確な測定、多彩な波形キャプチャ、優れた表示機能
EL30000Aシリーズ、コンパクトなベンチトップ型 高性能DC電子負荷です。
シングル及びデュアル・チャネル・モデルがあり、最大600Wまでに容量に対応することが可能です。
民生用電源、バッテリー、バッテリーモジュール、ソーラーパネル、
LEDドライバ、および電力コンバータなどの設計・評価に最適です。
MOSFETやIGBTなどのワイドバンドギャップ半導体部品の特性評価にも有効です。
EL30000Aシリーズは、プログラマブルベンチDC電子負荷電源でUSB、
LANインタフェースおよびGPIB（オプション）インタフェースを備えています。
アドバンス機能には、スコープビュー、データログ、シーケンス機能などがあり、
正確な測定、波形キャプチャ、分かり易く結果を表示します。
正確な測定
- 統合された電圧計および電流計
- 正確なプログラミング/ 読み取り確度
- 内蔵2線式または4線式リモートセンス技術
ダイナミック波形のキャプチャ、保存、転送
- データロガー/ 様々な設定可能
- 電圧、電流、エネルギーのロギング
- 内部または外部メモリストレージ
- CSV 形式でデータをエクスポートして解析
正確な分析のためのオシロスコープ機能
- スコープ機能を使用した詳細な過渡解析
- 電圧と電流のデジタイジング
- 4.3インチのカラー液晶画面に結果を表示
高度な特性評価
- 4動作モード：定電流（CC）、定電圧（CV）、定抵抗（CR）、定電力（CP）
- 低電流範囲で測定を改善
- リスト（連続、パルス、または切り替え）を用いた動的負荷プロファイル作成
- プログラム可能なスルーレートで過渡ステップを調整する
- 最新の接続性：LAN（LXIコア）、USBおよびGPIB（オプション）
| 主な仕様 | EL34143A | EL34243A | ||
| 入力電力 | 350 W | 300 W | 300 W | |
| チャネル数 | 1 | 1 | 2 | |
| 入力レンジ(0~40℃) | 0~150 V | 0~150 V | 0~150 V | |
| 0~60 A | 0~60 A | 0~60 A | ||
| パラレルモード時 電流 | - | 120 A | ||
| 最小動作電圧(代表値、フルスケール電流) | 1.5 V | |||
| コマンド処理時間 | < 10 ms | |||
| プログラミング確度(出力%+オフセット) | ||||
| 定電流(CC)モード | ロー 0.6 A | 0.04% + 130 uA | ||
| ミディアム 6 A | 0.04% + 2 mA | |||
| ハイ 60 A | 0.04% + 12 mA | |||
| 定電圧（CV）モード | ロー 15 V | 0.02% + 3 mV | ||
| ハイ 150 V | 0.02% + 15 mV | |||
| 定抵抗（CR）モード | ロー 0.05 Ω~30 Ω | 0.1% + 230 mS | ||
| ミディアム 10 Ω~1.25 kΩ | 0.1% + 18 mS | |||
| ハイ 100 Ω~4 kΩ | 0.1% + 3.5 mS | |||
| ウルトラハイ 250 &Omega~100 kΩ | 0.1% + 400 uS | |||
| 定電力（CP）モード | ロー 0.02 W – 8 W *1 / 7 W *2 | 0.06% + 4 mW | ||
| ミディアム 0.3 W – 35 W *1 / 30 W *2 | 0.06% + 260 mW | |||
| ハイ 2 W – 350 W *1 / 300 W *2 | 0.06% + 1.6 W | |||
| プログラミング確度（出力%＋オフセット） | ||||
| 電流 | ロー 0.6 A | 0.04% + 120 uA | ||
| ミディアム 6A | 0.04% + 1.8 mA | |||
| ハイ 60 A | 0.04% + 9.6 mA | |||
| 電圧 | ロー 15V | 0.02% + 3 mV | ||
| ハイ 150V | 0.02% + 15 mV | |||
*1：E34143Aの電力範囲 *2：E34243Aの電力範囲
商品仕様
| 製品名: | EL34243A |
|---|---|
| 型番: | EL34243A |
| メーカー: | KEYSIGHT |
