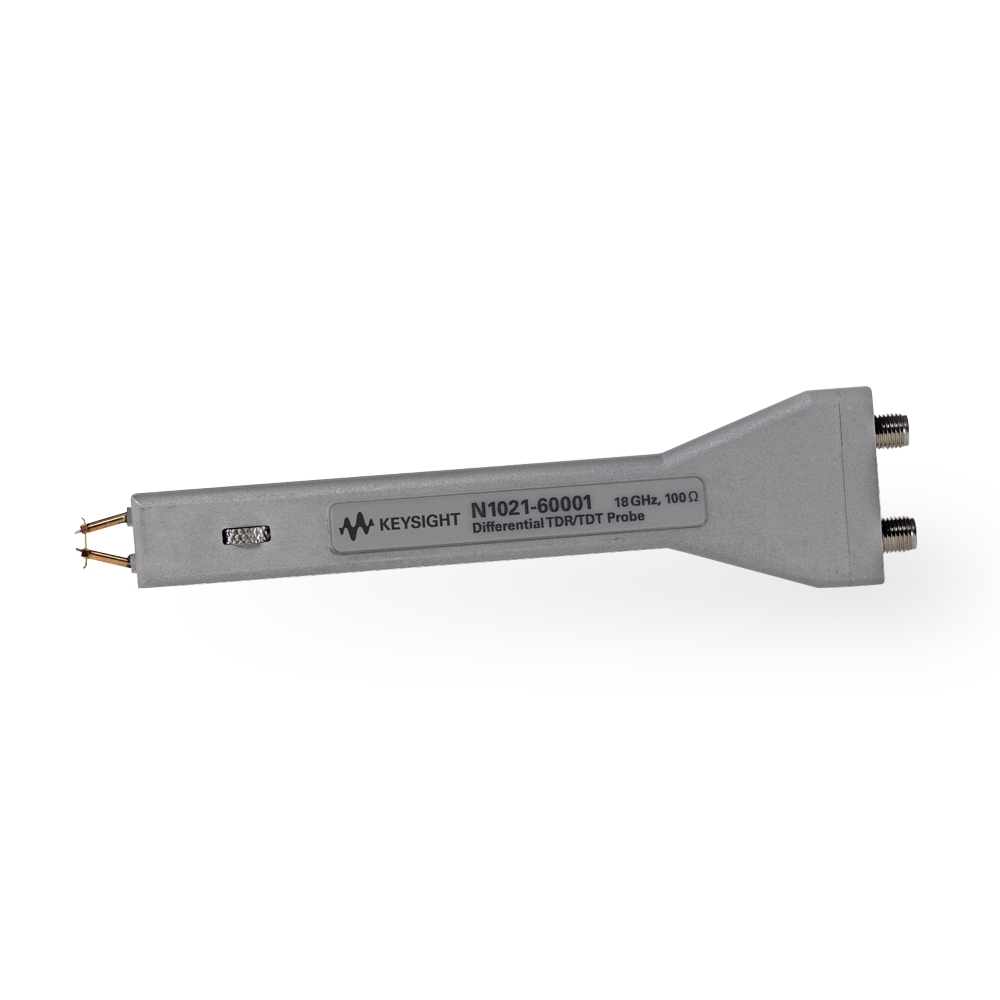

Keysight 18GHz差動TDR/TDTプローブキット
N1021B差動タイム・ドメイン・リフレクトメトリーとタイムドメイン伝送
- 帯域幅18 GHz
- 100 Ωの差動インピーダンス（公称値）
- 可変チップ間隔：0.0-2.54 mm
- ばね式プローブチップ（独立したZ軸方向移動）
N1021B差動タイム・ドメイン・リフレクトメトリーとタイムドメイン伝送プローブキットの詳細
N1021Bは、使いやすいデザインのハンドヘルドプローブで、一般的な同軸高周波コネクタがないプリント基板(PCB)やコンポーネントにTDR/TDTモジュールを接続する際に使用します。
内蔵ホイールにより、閉じたピンから代表的なICピン間隔(2.54 mm)のパッドやアクセスポイントと容易に接触できるように、差動チップ間のピッチを調整できます。
開発エンジニアは、被試験デバイス(DUT)がデザインのシグナルインテグリティー(SI)に悪影響を及ぼす反射を引き起こしている場所を解析できます。
プリント回路基板(PCB)のメーカーは、バッチ間のプロセスの一貫性を制御したり、ショート、オープン、またはその他の欠陥の位置を特定します。
N1021Bプローブは、DCA-X広帯域オシロスコープメインフレーム、54754A差動／シングルエンドTDR/TDTモジュール、およびN1055A 35/50 GHz 2/4ポートTDR/TDTリモート・サンプリング・ヘッドと併せて使用されます。
N1021Bプローブは、被試験デバイスで小さな電気的ステップを開始するか、応答を受信し、そしてタイムドメンあるいはSパラメータ（SDD11、SDD22、SDD21、またはSDD22）として処理および表示されます。
タイムドメイン測定では、反射電圧を表示したり、インピーダンス対時間または距離をモニタできます。
Sパラメータの測定には、振幅、位相、群遅延が含まれます。
