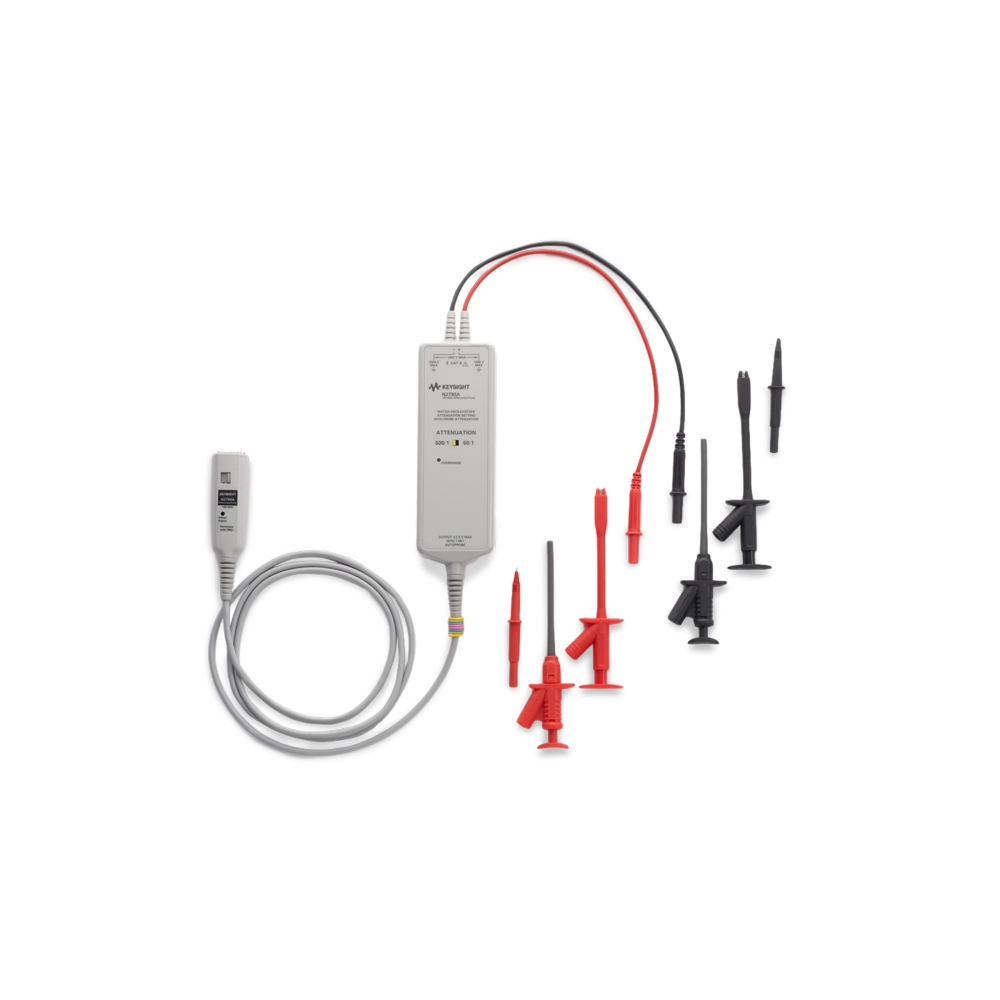

Keysight 高電圧差動プローブ、100MHz
主な特徴
- 50:1または500:1から減衰比設定をユーザーが選択可能
- 最大でDC1,400 V＋ピークACの差動電圧を測定できる定格を持ち、1 MHzで50 dB以上の高いCMRRを実現
- プローブの入力がプローブのダイナミックレンジを超えると警告するオーバーレンジインジケーターを搭載
- AutoProbeインタフェース
付属のアクセサリ
- ブラウザチップ2個
- 巻き取り式フックチップ2個
- ワニグチクリップ2個
対応オシロスコープ
- キーサイトInfiniiVision 3000 Xシリーズ、4000 Xシリーズ
- ソフトウェア・バージョン5.26.0001以上のキーサイト InfiniiVision 5000、6000（100 MHzを除く）、7000シリーズ
- キーサイトInfiniium Sシリーズ
- キーサイトInfiniium Vシリーズ、Zシリーズ、90000 Xシリーズ、および90000 Qシリーズ（N5449Aアダプター付き）
- キーサイトInfiniium 8000および54830シリーズ、ソフトウェアバージョン5.7
- キーサイト ソフトウェア・バージョン2.0付きの9000シリーズ
N2790A 100 MHz高電圧差動プローブを使用して、オシロスコープで安全で正確なフローティング測定を行うことができます。
N2790Aプローブを使用すれば、最高1,400 Vの差動電圧および1,000 Vのコモンモード電圧のフローティング信号の測定に、従来のアースグランドされたキーサイトオシロスコープを使用できます。
また、高帯域幅と優れた入力インピーダンス特性により、最新のスイッチング電源における最大3.5 nsecの高速過渡エッジを正確に測定することができます。
このプローブは、キーサイトのAutoProbeインタフェースの1 Mohm入力に対応しており、プローブの電源はKeysightオシロスコープのプローブインタフェースから供給されます。
極限温度の環境チャンバー内で差動信号をプローブする場合、キーサイトはN7013A極限温度拡張キットを提供します。
N7014AはN2790Aと互換性があり、70 MHzの非定格帯域幅です。
長さ70cmの差動ケーブルセットとアクセサリは、-40度から+85度の温度範囲で動作します。
