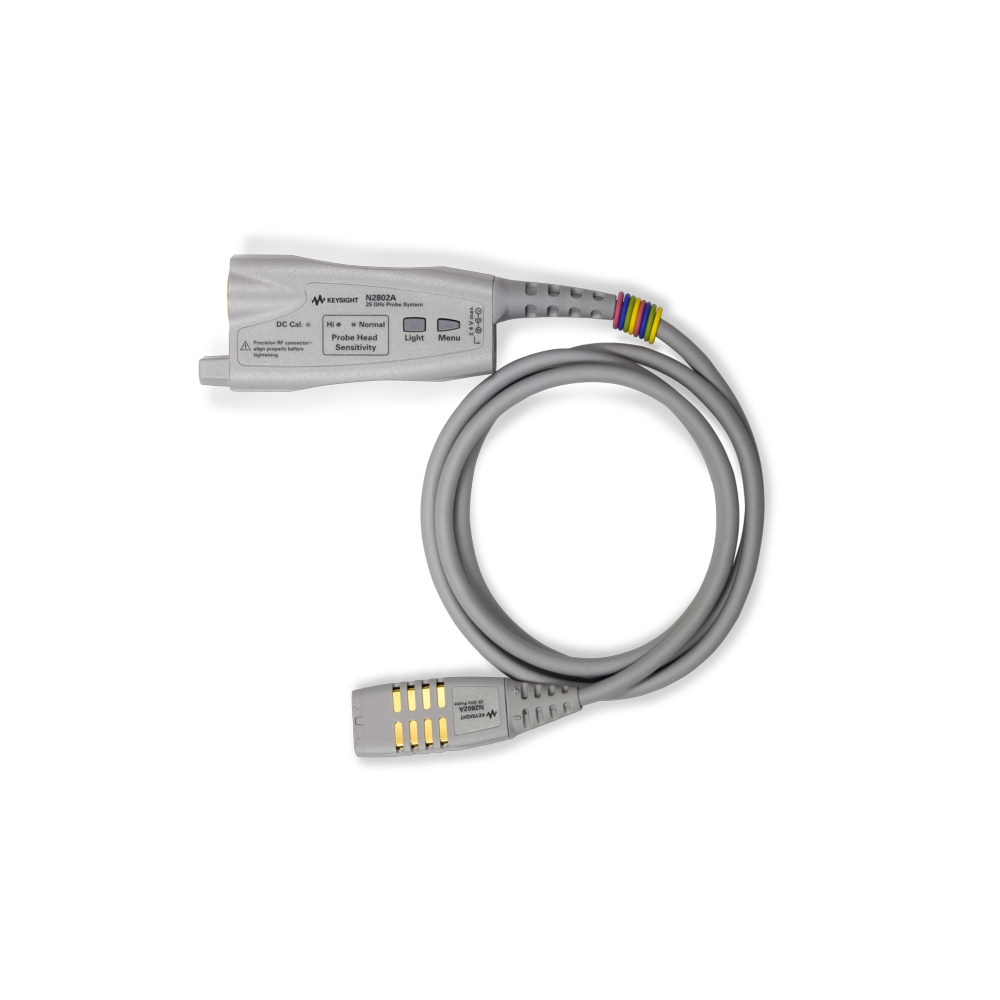

Keysight InfiniiMax IIIシリーズ プローブアンプ、 25GHz
帯域幅
- 25 GHz
- Tr＝17.4 ps
レンジ
- DC減衰比：6:1（200 Ω ZIFチップ使用時は3:1）
- 入力電圧範囲：1.6 Vpp（200 Ω ZIFチップ使用時は0.8 Vpp）
- 入力コモン・モード範囲：±12 V (DC～250 Hz)、±2.5 V (>250 Hz)（200 Ω ZIFチップ使用時は、±6 V (DC～250 Hz)、±1.25 V (>250 Hz）
- オフセット・レンジ：±16 V（シングルエンド信号のプロービング時）
入力インピーダンス
- DC入力抵抗：R diff＝100 kΩ ±2 ％、R se＝50 kΩ±2 ％
- 入力抵抗（10 kHz未満で）：R diff＝1 kΩ、R se＝500 Ω
- 入力キャパシタンス：C diff＝32 fP、C se＝48 fP（ZIFプローブ・ヘッド使用時）
インタフェース
- N5445A InfiniiMax IIIブラウザ
- N5439A InfiniiMax III ZIFプローブ・ヘッド
- N5444A InfiniiMax III 2.92 mm/3.5 mm/SMAプローブ・ヘッド
- N5441A InfiniiMax IIIはんだ付けプローブ・ヘッド
InfiniiMax IIIプロービング・システムは、非常に広い帯域幅と非常に小さな負荷により、最高の信号忠実度と確度を実現します。
16 GHzから30 GHzまで、4種類のInfiniiMax IIIプローブ・アンプが用意され、性能要件や予算要件に合ったプロービング・ソリューションをお選びいただけます。
非常に高い性能に対するニーズに対応するため、InfiniiMax IIIプローブ・システムには、競合製品にはない、裏面にグランド・ビアを備えた、新しい厚膜テクノロジーを採用した独自の200 GHz fT InP（リン化インジウム）ICプロセスが用いられています。
主な特長
- プローブ・チップまで25 GHzのフル帯域幅
- 業界最小のプローブ／オシロスコープ・システム帯域幅
- 広い帯域幅と非常に小さな負荷により、業界最高の忠実度と確度を実現
- 実測Sパラメータの搭載により、より正確な応答補正が可能
- プローブ帯域幅のアップグレードが可能
- ユーザビリティに非常に優れ、豊富な品揃えのプローブ・ヘッドで、さまざまな使用モデルに対応
