N2820A 3 MHz/50 uAの高感度AC/DC電流プローブ（2チャネル）
最新のバッテリ駆動デバイスやICのエネルギー効率の向上に伴い、これらのデバイスの消費電流が許容範囲内にあるかどうかを検証するために、高感度の低レベル電流測定の必要性が高まっています。 N2820A高感度プローブは、今日の要求の厳しい電流測定ニーズに対応するために、広いダイナミック・レンジの高感度測定を実行できます。
超高感度のN2820A AC/DC電流プローブは、keysight オシロスコープによる50 μA~5 Aの測定をサポートしています。

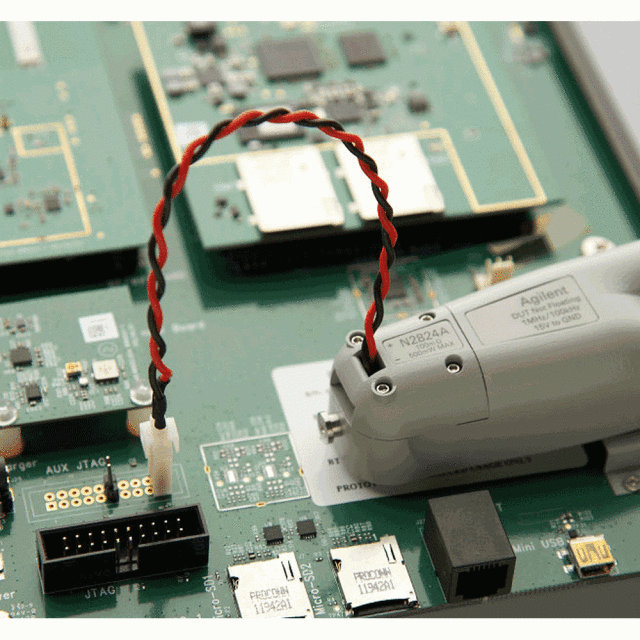

N2820Aインタフェースは、別の接点が開く前に閉じるメイク・ビフォア・ブレーク（MBB）コネクタを採用しているため、はんだ付けされたリード線の接続や取り外しを行うことなく、DUTのさまざまな場所を短時間でプロービングできます。
N2820A 2チャネル電流プローブは、2つのオシロスコープ・チャネルに接続して、低利得と高利得の表示を同時に行うことで、広いダイナミック・レンジを実現します。 一方、N2821A 1チャネル電流プローブでは、一度に1つの表示を選択できます。9000Hシリーズ高解像度12bitオシロスコープと組み合わせれば、超高解像度の測定ソリューションを実現できます。
Infiniiumオシロスコープの曲線下面積（電荷）測定を使用すると、消費電流の時間積分値をクーロン単位で容易に計算できます。
主な特長と仕様
業界最高の感度
- 最小電流範囲：50 μA
- 最大電流範囲：5 A
- 20,000:1（86 dB）を超える広いダイナミック・レンジ
- 帯域幅
3 MHz - ズーム・アウト・チャネル
500 kHz - ズーム・イン・チャネル
全体像と細部を同時に観察
- DUTの低レベル電流を捕捉して解析することにより、サブ回路の特性評価や、バッテリ駆動の無線デバイス/ICの消費電流の測定に最適
- 電流波形の高利得表示と低利得表示を同時に行うことで、より正確でダイナミック・レンジの広い測定が可能

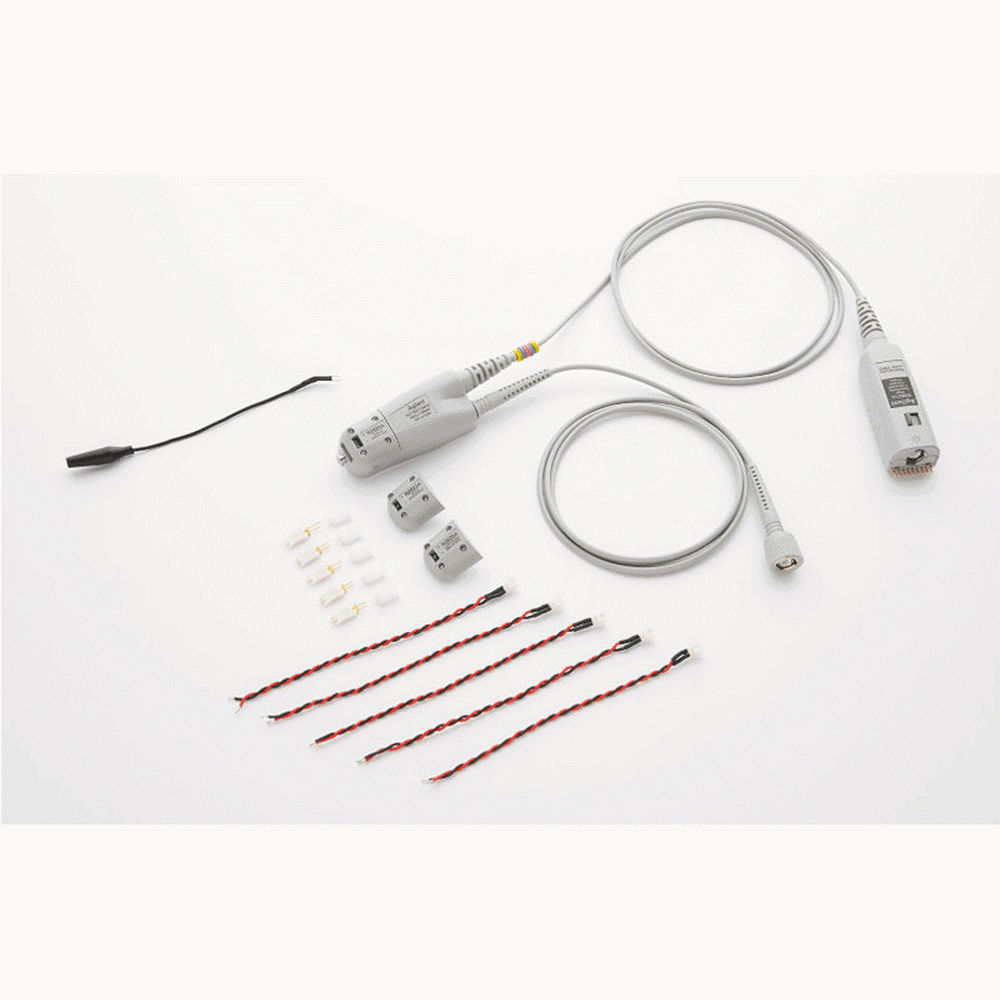

- プローブ・アクセサリは製品に付属し、別途注文も可能：交換可能なセンサ・ヘッド、MBBソケット、ヘッダ、フックアップ・ワイヤ
商品仕様
| 製品名: | N2820A |
|---|---|
| 型番: | N2820A |
| メーカー: | KEYSIGHT |
