Keysight 光／電気(O/E)コンバーター、33GHz
- DC～33 GHz（代表値、－3 dBe、電気）
- シングルモード／マルチモード入力
- 50/125 µm、750 nm～1650 nm（対応する主な波長： 850 nm、1310 nm、1550 nm）
- 業界光規格に準拠した基準レシーバーテストや光トランスミッターの生の応答を特性評価できるデザイン
- 光測定機能を内蔵（Infiniiumベースライン・ソフトウェア・バージョン05.70以降）
- Infiniium Vシリーズ、90000 Xシリーズ、90000 Qシリーズ、Zシリーズ リアルタイムオシロスコープで使用可能

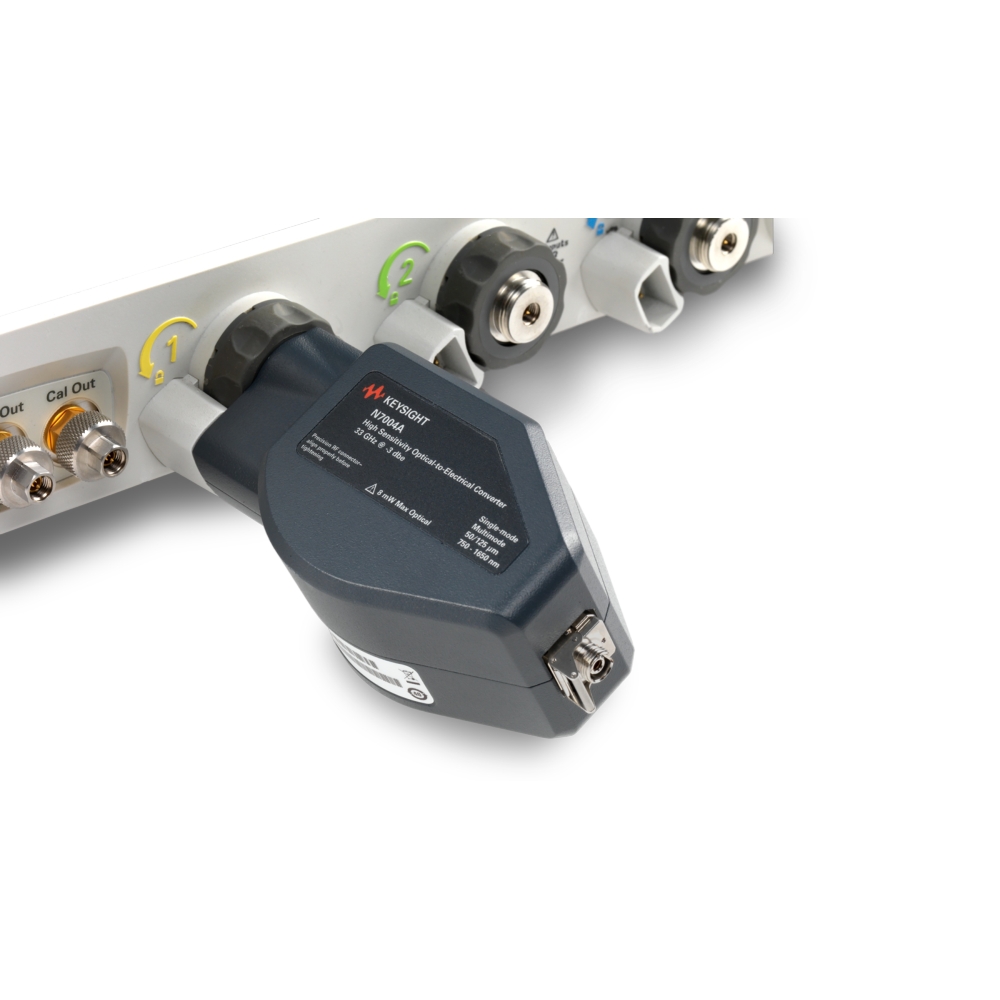

N7004Aは、Infiniiumリアルタイムオシロスコープで使用できる初めての完全一体型O/Eコンバーターソリューションです。
光測定ソフトウェアのフルスイートがInfiniiumのベースライン・ソフトウェア・バージョン05.70に含まれ、無償で提供されます。
N7004Aは小型で、InfiniiumオシロスコープのAutoProbe IIプローブインタフェースに直接差し込んで使用できます。
アダプターは電気帯域幅DC～33 GHzに対応しています。
N7004AをInfiniium VシリーズまたはZシリーズ 33 GHzオシロスコープと組み合わせて使用すると、最大28 Gbpsの速度の光ストリームを表示でき、システムレベルのテストで高速光信号を特性評価／トラブルシューティングするのに最適なソリューションを構築できます。
N7004AとInfiniiumリアルタイムオシロスコープの組み合わせは、フィルタリング前の光伝送応答を確認したい場合にも最適なソリューションです。
入力は50 µm/125 µmファイバーでFC/PCアダプターが付属しており、750 nm～1650 nmの波長で9 µmシングルモードファイバーまたは50 µmマルチモードファイバーと組み合わせて使用できます。
内蔵の4次Bessel Thomsonソフトウェアフィルターを使用して基準レシーバー測定を実行し、実際の通信システムで光レシーバーが示す波形に近い波形を表示します。
4次Bessel Thomsonフィルターの帯域幅は、オシロスコープのBrickwall帯域幅の2/3に制限されます。
33 GHzのオシロスコープでBessel Thomsonフィルターをオンにすると、22 GHzのBessel Thomsonフィルターが構成され、28 Gbps×0.75＝21 GHzに対応できます。
