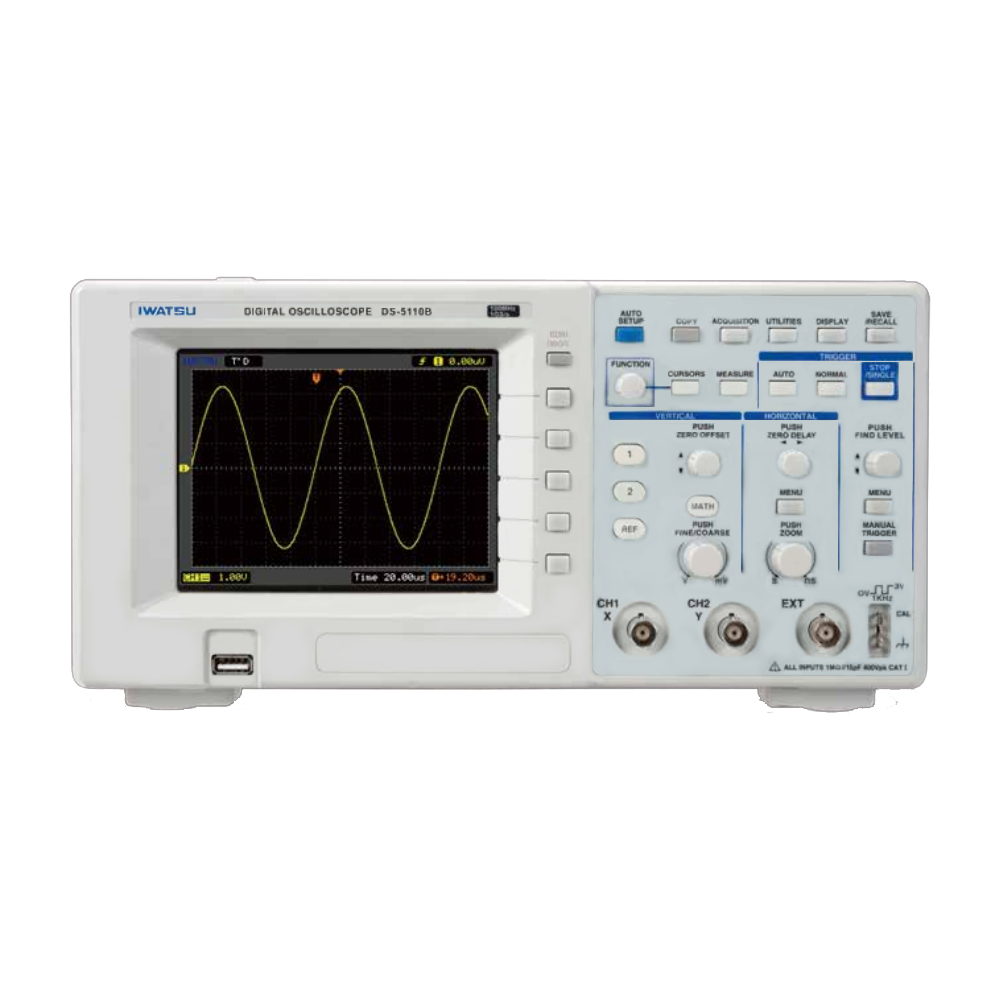

岩崎通信機 100MHz 1GS/s 2chデジタルオシロスコープ DS-5110B
- 発色鮮やかなTFTカラー液晶採用
- 自動測定機能
- 波形演算機能
- Pass/Fail機能
- デジタル・フィルタ機能
| 垂直軸 | |||
|---|---|---|---|
| 周波数帯域 | 100MHz | ||
| 帯域制限 | 20MHz | ||
| 入力チャネル数 | 2 | ||
| 垂直軸感度 | 2mV/div ~ 5V/div | ||
| DCゲイン確度 | +/- 3%(10mV/div~5V/div) +/- 4%(5mV/div~9.9mV/div) +/- 5%(2mV/div~4.95mV/div) | ||
| オフセット範囲 | ±2V (2mV/div ~ 198mV/div), ±40V (200mV/div ~ 5V/div) | ||
| 最大入力電圧 | 400V (DC+AC peak) CATI | ||
| 入力結合 | AC, DC, GND | ||
| 入力インピーダンス | 1MΩ // 約15pF(DC結合) | ||
| 垂直分解能 | 8 Bit | ||
| 反転 | ○(ソフトウェア反転) | ||
| プローブ感度切替 | 1X, 10X, 100X, 1000X(手動) | ||
| データ捕捉 | |||
| 捕捉モード | ノーマル、平均、ピーク検出 | ||
| 平均 | 2~256回(2のべき乗回) | ||
| ピーク検出パルス幅 | 10ns | ||
| 最高サンプリング速度 | チャンネル数 | ノーマルモード | ロングモード |
| 1ch時: | 1GS/s | 500MS/s | |
| 2ch時: | 500MS/s | 250MS/s | |
| X-Yモード:100MS/s、ロールモード:512kS/s | |||
| 最高等価サンプリング | 10GS/s | ||
| タイムベース安定度 | 100ppm以下 | ||
| 最大メモリ長 | チャンネル数 | ノーマルメモリ時 | ロングメモリ時 |
| 1ch時 | 16Kポイント | 1024Kポイント | |
| 2ch時 | 8Kポイント | 512Kポイト | |
| 水平軸 | |||
| 表示モード | Y-T, X-Y, ロールモード | ||
| タイムベース・レンジ | 5ns/div ~ 50s/div | ||
| ロールモード・レンジ | 50ms/div ~ 50s/div | ||
| トリガ | |||
| トリガ・ソース | CH1, CH2, AC LINE, Ext, Ext/5 | ||
| トリガ・モード | オート、ノーマル、シングル | ||
| ホールドオフ | 100ns ~ 1.5s | ||
| トリガ・タイプ | エッジ、パルス、ビデオ | ||
| トリガ・レベル範囲 | 内部トリガ:±6div、外部トリガ:±1.2V, EXT/5=±6V | ||
| 外部トリガ最大入力電圧 | 400V (DC+AC peak) CATI | ||
| ファインド・レベル | トリガ・レベルを最適設定(50Hz以上の信号にて) | ||
| 強制(マニュアル)トリガ | ○ | ||
| 測定 | |||
| カーソル測定 | 電圧測定(ΔV), 時間測定(ΔT), 周波数測定(1/ΔT) | ||
| 自動測定 | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, オーバーシュート, プリシュート, 周波数, 周期, 立ち上がり, 立ち下がり, +パルス幅, -パルス幅, +デューティ, -デューティ, 遅延1->2↓, 遅延1->2↑ | ||
| 周波数カウンタ | 6桁 | ||
| 演算 | |||
| 機能 | 加算、減算、乗算、FFT | ||
| 画面表示 | |||
| サイズ、分解能 | 5.7型(320 x 234ピクセル) | ||
| LCD | カラーTFT | ||
| パーシスタンス (重ね書き表示) | 無限大時間 | ||
| プローブ校正信号 | |||
| 出力電圧 | 3V +/-5%(1MΩ以上の負荷にて) | ||
| 出力周波数 | 1kHz +/- 0.1% | ||
| 波形処理 | |||
| ズーム機能 | 水平軸の拡大波形を元波形と共に同時表示 | ||
| デジタル・フィルタ | ロー・パス、ハイ・パス、バンド・パス、バンド・リジェクト(5ns/div~20ms/div) | ||
| REF機能 | 基準波形として表示可能(USBメモリへセーブ可能) | ||
| 合否判定 | マスクによる合否判定 | ||
| 波形記録 | 記録、再生、保存 | ||
| 一般 | |||
| メニュー/ヘルプ言語 | 英語、日本語 | ||
| オートセットアップ | 垂直軸、水平軸、トリガを最適設定(アンドゥ機能付き) | ||
| 測定条件、データ保存・読み出し機能 | 内蔵メモリ:10波形、10パネル設定 USBメモリ:ビットマップ、CSV、波形、パネル設定 ※演算波形は、CSV及び波形データでは保存できません。 | ||
| インタフェース | USB(ホスト、デバイス)、RS-232、合否判定出力 (BNC) | ||
| 電源 | |||
| AC電源 | AC 100V ~ 120V 50Hz/60Hz/400Hz, AC 200V ~ 240V 50Hz/60Hz | ||
| 消費電力 | 40VAmax | ||
| 環境特性 | |||
| 動作温湿度 | 0℃ ~ +40℃ / 80%RH以下 | ||
| 性能保証温度 | +10℃ ~ +35℃ | ||
| 保存温度 | -20℃ ~ +60℃ | ||
| 機構 | |||
| 外形寸法 | 303mm(W) x 146mm(H) x 112mm(D)(突起部、アクセサリを除く) | ||
| 質量 | 約2.2kg(アクセサリを除く) | ||
| 付属品(カッコは数量) | |||
| プローブ | SS-0112(10:1/1:1切替)(2) | ||
| 電源コード(1)、取扱説明書(1) | |||
3年保証
Web からのユーザー登録で、本体のみ3年間保証いたします。(通常保証期間:1年です。また、プローブ、アクセサリ、消耗品は除きます。 校正作業に関しては有償で承ります。)
商品仕様
| 製品名: | DS-5110B |
|---|---|
| 型番: | DS-5110B |
| メーカー: | 岩崎通信機 |
