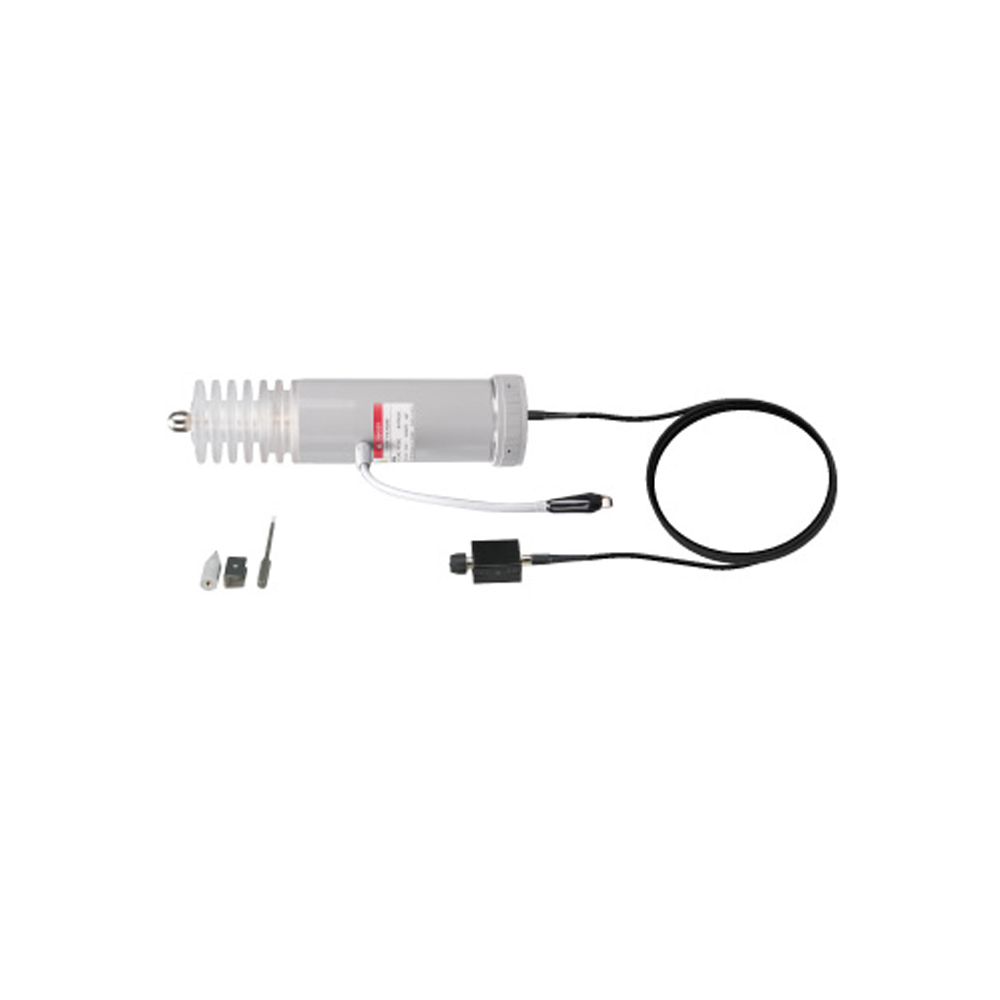

岩崎通信機 高電圧用プローブ
- DC60kV、単発パルス80kVまでの高電圧波形をオシロスコープで測定
- 周波数帯域DC～50MHzの広帯域
- シリコンゴム使用でメンテナンスフリー。安定した耐電圧を保証
仕様
| 項目 | HV-P60A | |
|---|---|---|
| 最大入力電圧 | DC:60kV、単発パルス:80kV（標準パルス波：波頭長=1μs／波尾長＝40μs） | |
| 周波数帯域 | DC～50MHz －3dB | |
| 立上り時間 | 7ns以下 | |
| 入力RC | R | 1000MΩ±5% |
| C | 5pF±2pF | |
| 減衰比 | 2000：1 ±5% | |
| 波形歪み | ±5%（10℃～35℃） ※但し、リンギング、オーバーシュートを除く | |
| ケーブル長 | 約4m | |
| コネクタ形式 | BNC形 | |
| 接続可能なオシロスコープの入力RC | R | 1MΩ |
| C | 10pF～40pF | |
| 使用温度・保存温度 | -10℃～50℃ | |
| 質量 | プローブ本体:約2.0kg、全体:約3.2kg（付属品含む） | |
| 付属品 | 出力ケーブル（マッチングボックス含む）、締付金具、先端チップ、アース リード、調整ドライバ、収納バッグ | |
| オプション | 高圧プローブスタンド（受注生産品）SK-301 SK-301はHV-P60A／HV-P60／HV-P30A／HV-P30共用です。 プローブ受けを上下変更（HV-P60A／HV-P60／HV-P30A／HV-P30用）して取付けます。 |
|
商品仕様
| 製品名: | HV-P60A |
|---|---|
| 型番: | HV-P60A |
| メーカー: | 岩崎通信機 |
