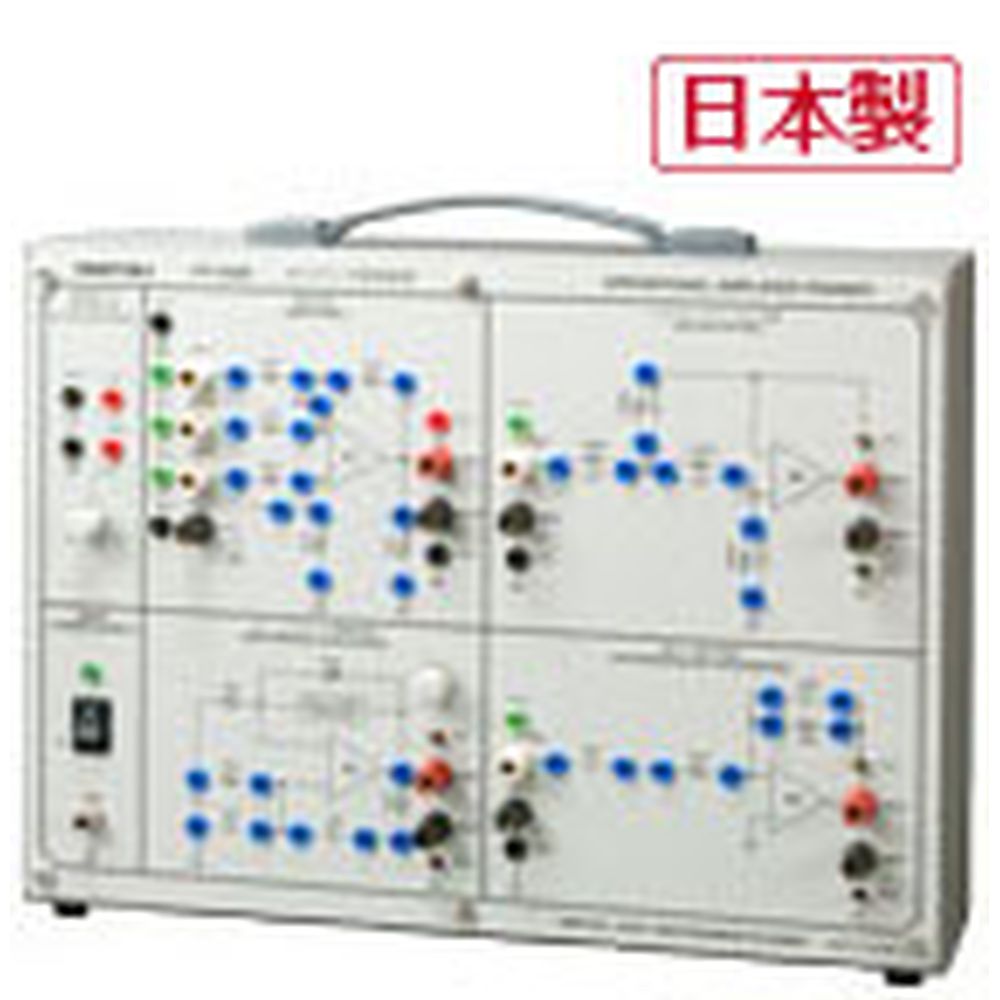

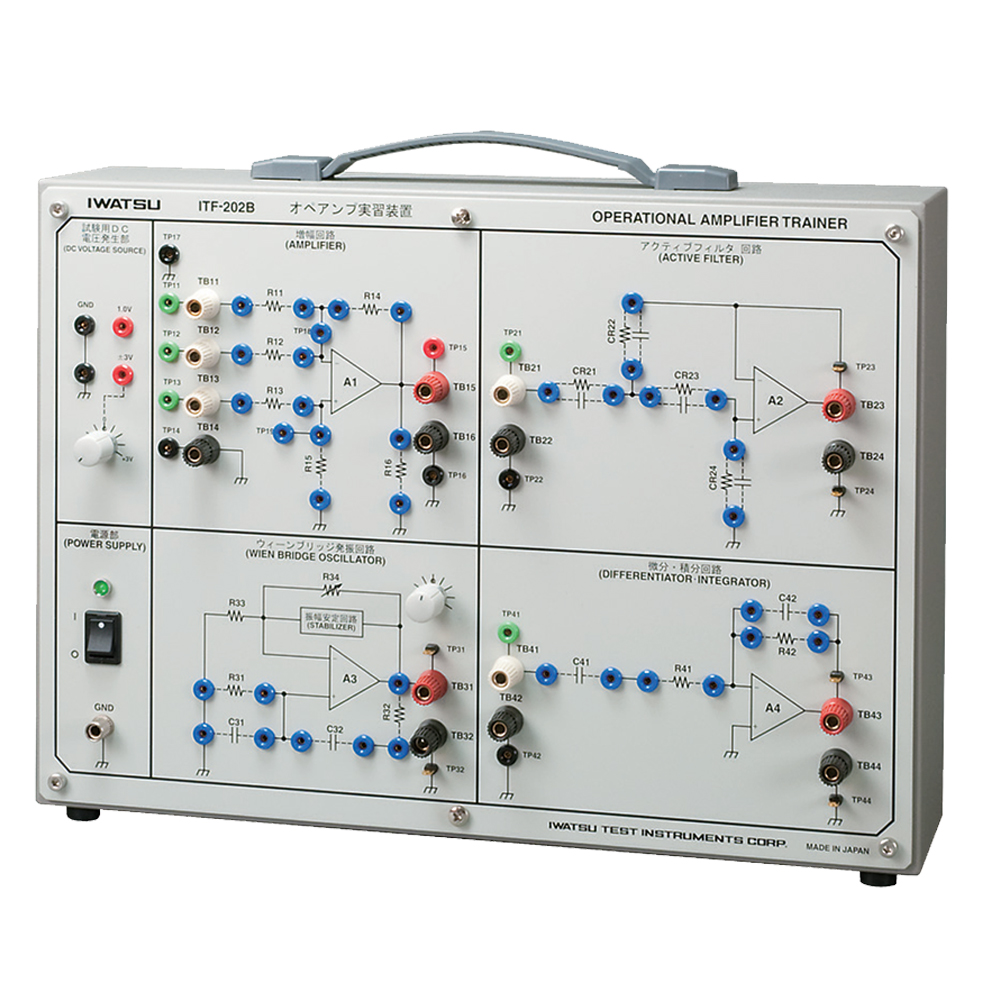

岩崎通信機 オペアンプ実習装置 ITF-202B
ITF-202Bは、演算増幅器を利用して各種のアナログ回路を設計しその機能、使い方、 性能測定の基本等を学習することができます。基本実習から実用回路、応用的な回路までを、容易に行うことができます。
- オペアンプの基本的な特性、機能を具体的に確認できます。 増幅回路、アクティブ・フィルタ回路、ウィーンブリッジ発振回路、微分・積分回路。
- 外付けの抵抗、コンデンサ等を使用し豊富な回路設計ができます。
実習内容
- 増幅回路
反転増幅回路、非反転増幅回路、差動増幅回路の実習、電圧加算回路の実習 - アクティブフィルタ
ローパスフィルタ、ハイパスフィルタの実習 - ウィーンブリッジ
低周波発振、高周波発振の実習 - 微分・積分回路
微分回路・積分回路の実習
| 増幅回路 | 回路方式:反転及び非反転アンプ |
|---|---|
| 最大入力:±15V | |
| アクティブフィルタ回路 | 回路方式:電圧ソース型 |
| 最大入力:±15V | |
| ウィーンブリッジ発信回路 | 発信回路:ウィーンブリッジ発信回路 |
| 発信周波数範囲:1kHz~50kHz | |
| 発信振幅:6~8V | |
| 微分・積分回路 | 最大入力:±15V |
| 微分回路:16kHz以下V | |
| 積分回路:16kHz以下V | |
| 試験用DC電圧発生部 | 出力電圧:1.0V、±3V |
| 出力電流:2mA max | |
| 電源 | |
| 電圧 | AC100V ~ 240V 50/60Hz |
| 消費電力 | 15VA以下 |
| 大きさ・質量 | 350W×83H×250L(mm)突起部含まず)~約2.5kg |
保証:メーカー保証
校正:別途料金
商品仕様
| 製品名: | ITF-202B |
|---|---|
| 型番: | ITF-202B |
| メーカー: | 岩崎通信機 |
