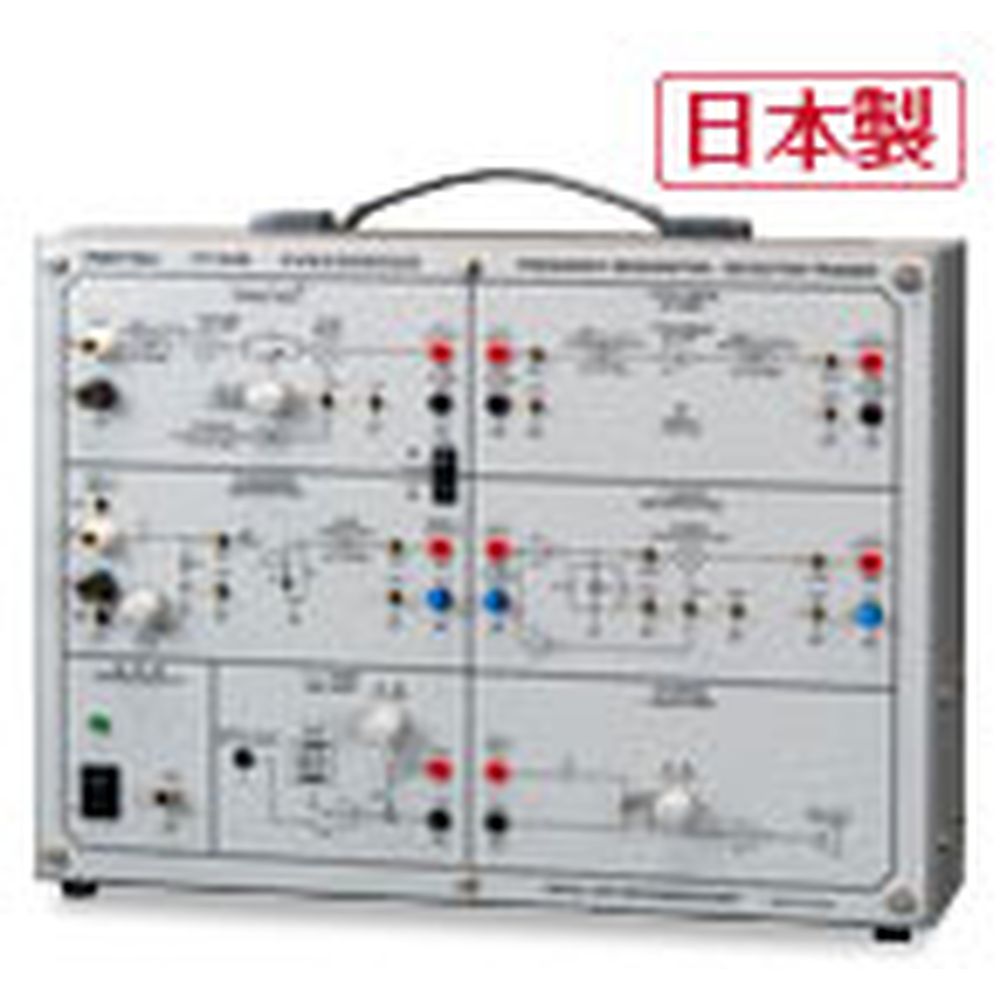

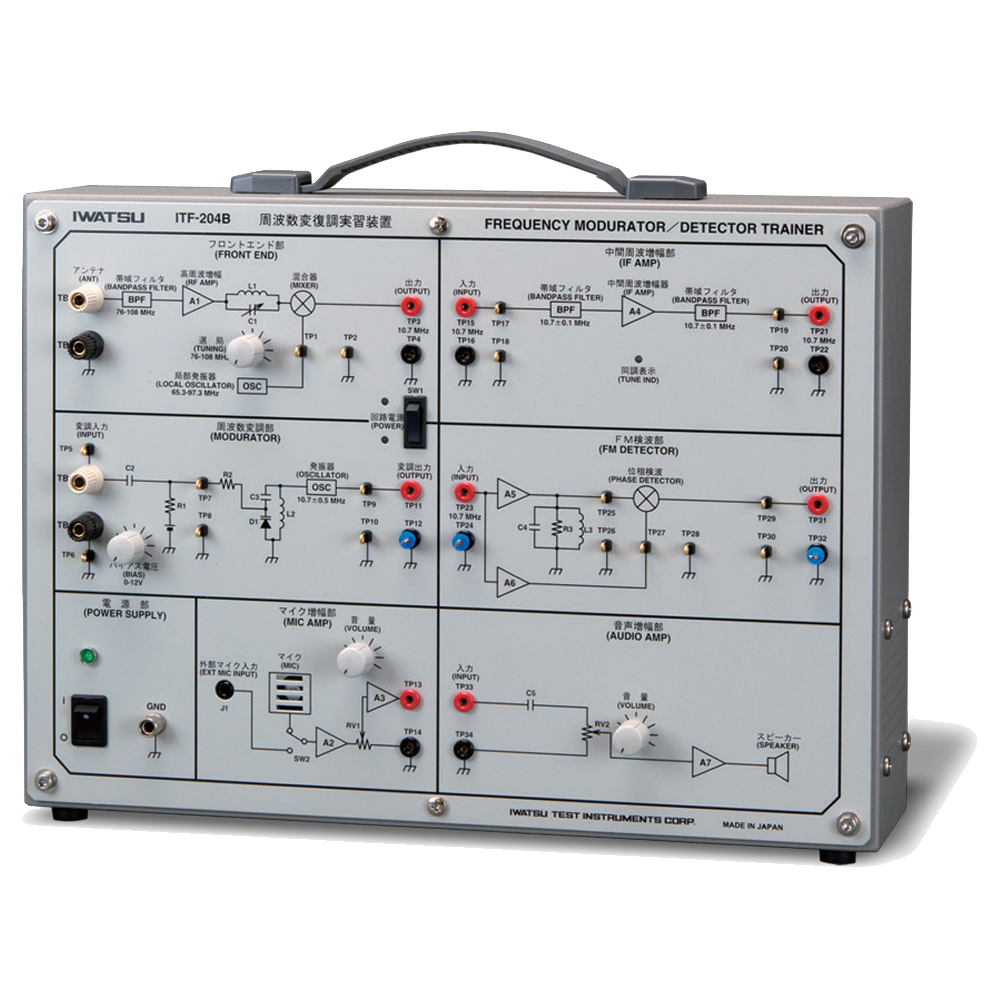

岩崎通信機 周波数変・復調実習装 ITF-204B
ITF-204Bは、周波数変調回路および復調回路を原理から 実習することができます。
- 周波数変調回路と復調回路(FM検波部)が独立した構成のため、FM方式の原理・動作が理解しやすくなっています。
- フロントエンド部、中間周波増幅部、FM検波部と音声増幅部を組み合わせてFM受信機として使用できます
- 回路ブロックの内部信号をチェック端子から観測・測定できます。
- マイク増幅部により、音声で変調することができます。
またその応用回路としてFMラジオ受信機の動作原理についての学習が行えます。
| 周波数変調部 | 変調方式 | 可変容量ダイオードによる直接変調 |
|---|---|---|
| 出力中心周波数 | 10.7MHz | |
| 周波数可変範囲 | ±500kHz | |
| 出力振幅 | 0.3Vp-p以上 | |
| FM検波部 | 検波方式 | 直交（クワドラチャ）検波 |
| 中心周波数 | 10.7MHz | |
| フロントエンド部 | アンテナ入力 | 75Ω不平衡 |
| 受信周波数 | 76MHz~108MHz | |
| マイク増幅器 | 入力インピーダンス | 50kΩ |
| 電圧利得 | +60dB | |
| 音声増幅部 | 最大出力 | 約0.5W |
| 電源 | ||
| 電圧 | AC100V ~ 240V 50/60Hz | |
| 消費電力 | 15VA以下 | |
| 大きさ╱質量 | 350W×83H×250L（mm）突起部含まず）╱約3.2kg | |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | ITF-204B |
|---|---|
| 型番: | ITF-204B |
| メーカー: | 岩崎通信機 |
