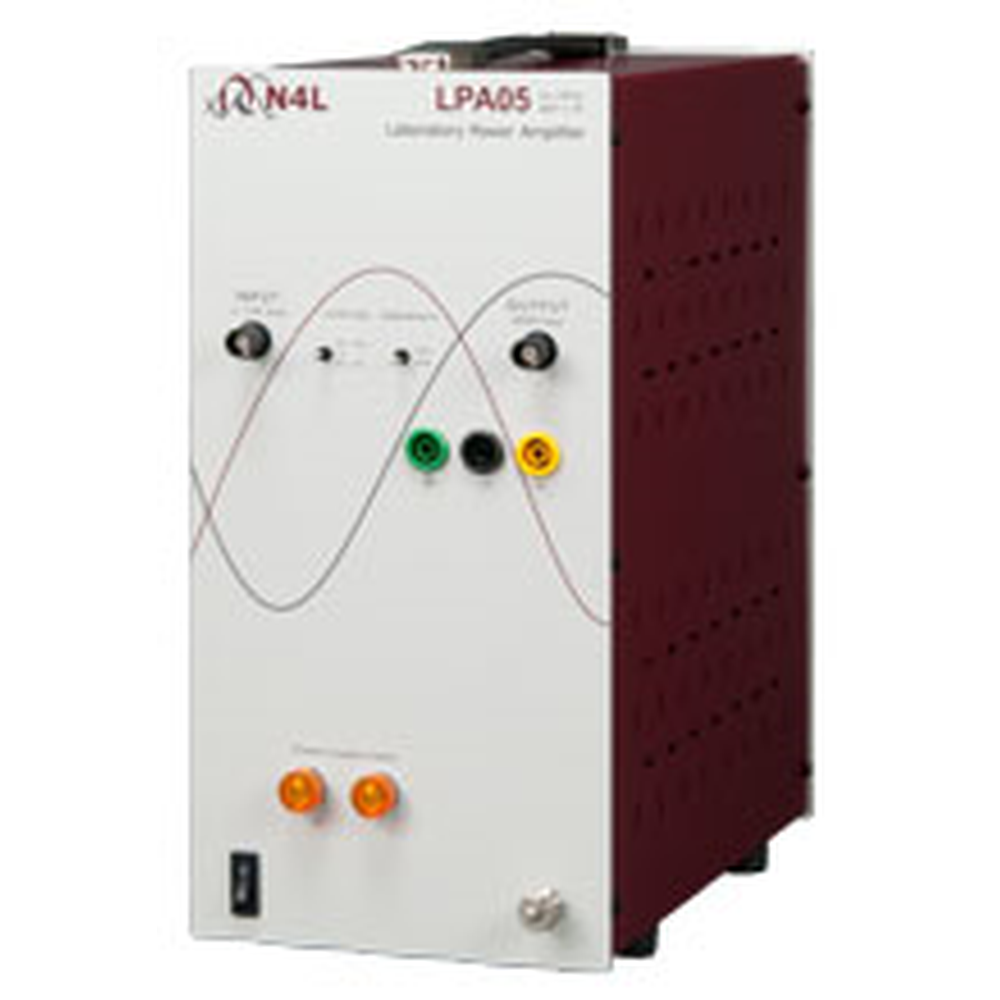

岩崎通信機広帯域・大電流アンプ LPA05B

定価:	¥784,300(税込)
価格:	¥760,771 (税込) 3%OFF

販売期間：
メーカー：	岩崎通信機
型番：	LPA05B

返品についての詳細はこちら

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

岩崎通信機パワーアンプ LPAシリーズ

N4L は、さまざまな試験・研究用にお使いいただける信頼性の高いパワーアンプです。 PSMシリーズ*(周波数レスポンス&インピーダンスアナライザ)用に大電流、高電圧を得るために使われる信号アンプです。容量性、誘導性、抵抗負荷をドライブし、正確なDC確度と広帯域を広いバンド幅で忠実に複雑な波形を生成することができます。

オプションとして、DC成分をAC結合で除去したり、AC + DC結合で減少させることができます。
また、高周波ノイズの抑圧のために、入力帯域を線形位相の2次高調波をローパスフィルタで減少できます。

アンプには、3つの高精度ゲインアンプを用意しています。
*PSMシリーズとは、PSM1700 、 PSM1735 、 PSM3750シリーズです。位相 / ゲイン特性、LCRメータ、位相アングル電圧計、広帯域の真のRMSメータ、パワーアナライザ、高調波解析の機能など搭載しています。

LPAシリーズは、研究室環境などで高確度な増幅を提供する広帯域アンプです。

LPA01: 高周波、大電流の試験用途。
1A までのサーボやアクチュエータの高周波励振として使用できます。
LPA05:広帯域の信号アンプで、最大8Apeakまでの出力を得られます。
LPA400:高電圧、高周波キャリブレーション用途。
±400V までの高電圧アクチュエータのドライブ用信号源として使用できます。(例えばピエゾ素子など)。

主な特長

正確なDC出力。広帯域。
入力カンプリング:AC, AC+DC 、AC +DCゲインファクタ0.1
ゲイン切り換え機能付き(LPA05モデルを除く)
周波数帯域制限機能付き
高スルーレート
幅広い負荷条件に対応
強固な金属ケース入り
QuanteQ 、Veqtor シリーズに適合した出力アンプ

項目	LPA01	LPA05A	LPA05B	LPA400A	LPA400B
入力コネクタ	BNC(絶縁タイプ)
入力インピーダンス	10kΩ
最大ピーク入力電圧	±12V	±4V		±12V
入力コモン・モード電圧範囲	±40V
入力オフセット電圧	5mV max
入力オフセット電圧	1.5mV typ	1mV typ		1.5mV typ
入力カップリング	AC,AC+DC,AC+DC(ゲインファクタ)
ACカンプリング・フィルタ	16Hz
DC(ゲインファクタ)	0.1
ゲイン	×1、×4、 ×10	×10		×50、×200、×500
フル・パワーバンド幅	1MHz	40V p-p	32V p-p	100kHz 800V p-p	200kHz 360V p-p
	24V p-p	(14Vrms) 1MHz時	(11Vrms)1MHz時	1MHz 80V p-p	1MHz 80V p-p
		80Vp-p
		(28Vrms) 500kHz
低域通過特性	80kHz
(-3dB)	80kHz
低域フィルタ減衰特性	40dB/decade
低域ゲイン確度	0.001
出力コネクタ	BNC(絶縁タイプ)
連続出力電流	0.7A rms	3A rms	5A rms	0.05A rms	0.1A rms
ピーク出力電流	1Apk	5Apk	8Apk	0.075Apk	0.15Apk
ピーク出力電圧	±12V	±40V	±16V	±400V	±180V
スルーレート	600V/μs	120V/μs		500V/μs
動作温度範囲	0~40℃
重さ	約2kg	約8kg		約2.5kg
外形寸法(mm)	85 × 150 × 250	300 × 150 × 250		85 × 150 × 250
消費電力	40VA	150 VA		45VA
電源仕様	90~265V	90~265V 45-63Hz		230V±10%, 50Hz
電源仕様	45-63Hz	90~265V 45-63Hz		115V±10%, 60Hz
仕様条件	230V, 50Hz, 23℃ 時
