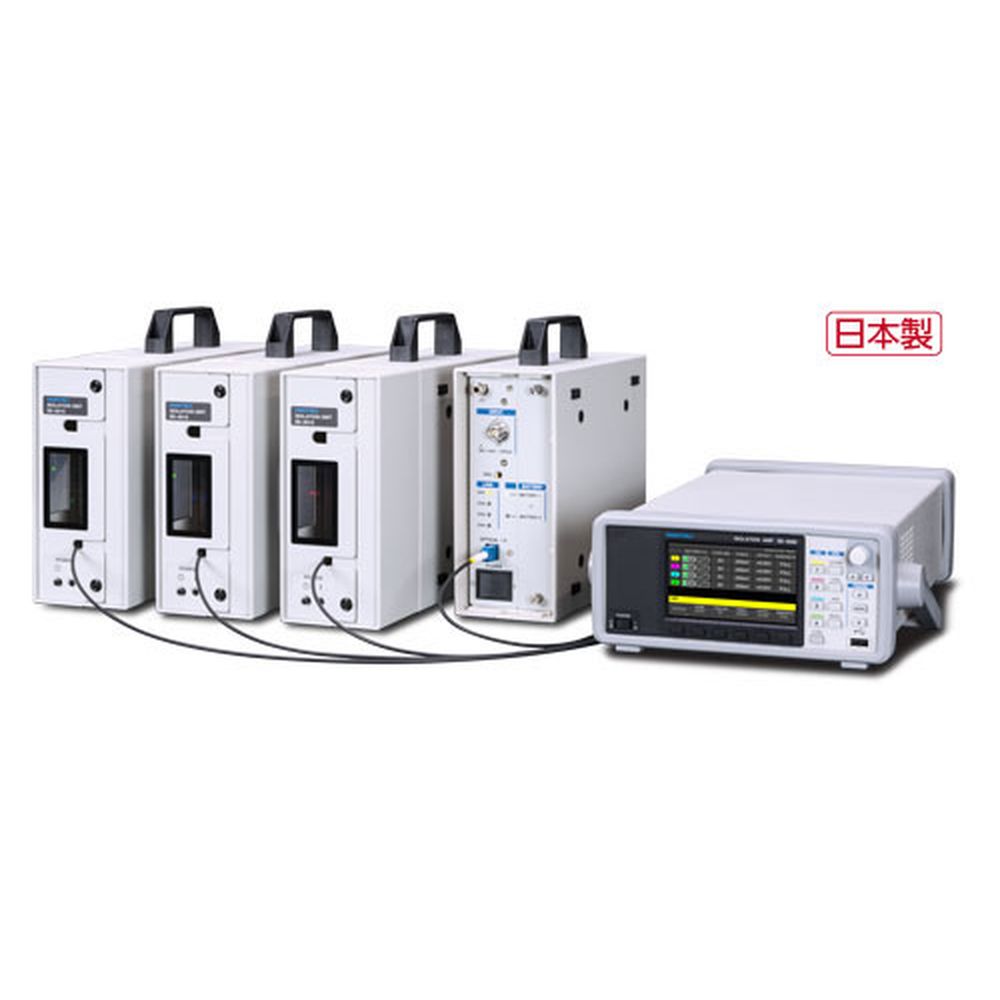

岩崎通信機 アイソレーションプローブ アンプ SE-6000
入出力間を光で絶縁した測定システムを構築し、高電圧の波形測定を安心して行うことができます
概要
- 高電圧環境の測定安全性に貢献
- 優れたコモンモード除去性能で高品質なフローティング測定が可能
- 耐ノイズ測定に極めて有効
- 雷サージ、帯電試験などの幅広い用途に対応
- 遠隔地点の測定（開閉器、輸送機器など）
- 離れた場所での異常箇所発生時の故障要因解析
（最大4台のアイソレーション・ユニットをそれぞれ離れた場所に設置可能）
| 項 目 | 仕 様 |
|---|---|
| チャネル数 | 1~4CH(SE-6000 1台につきSE-6010 を最大4台接続可能) |
| 周波数帯域（50Ω終端にて） | 30MHz -3dB |
| 立ち上がり時間 | 13.3ns (代表値） |
| （50Ω終端にて） | |
| 受信側 出力インピーダンス | 50Ω±1.5% |
| 帯域制限 | 10MHz ±3MHz、1MHz ±0.3MHz、100kHz ±30kHz |
| 減衰特性 | -6dB/oct |
| プローブセンス | ■自動検出 |
| 1 : 1、10 : 1、100 : 1、1000 : 1 | |
| ■手動設定 | |
| 1 : 1、 5 : 1、 10 : 1、 20 : 1、 50 : 1、 100 : 1、 200 : 1、500 : 1、 1000 : 1、 2000 : 1 | |
| CMRR | 100dB(80Hz時） |
| 周波数平坦性（50Ω終端にて） | DC~5MHz : ±0.3dB / 5MHz~10MHz : ±1dB |
| 入力インピーダンス | 1MΩ(±1%）//20pF（±2pF) |
| 入力レンジ（フルスケール） | ■出力レンジ ±1V(50Ω)/±2V(1MΩ）選択時 |
| ±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V、±50V | |
| ■出力レンジ ±0.8V(50Ω)/±1.6V(1MΩ)選択時 | |
| ±40mV、±80mV、±200mV、±400mV、±800mV、±2V、±4V、±8V、±20V、±40V | |
| 入力電圧範囲は入力レンジ設定値~オフセット設定値 | |
| 入力結合 | DC, AC, GND |
| AC結合時下限周波数(-3dB) | <10Hz |
| 出力電圧 | ■出力レンジ±1V(50Ω)/±2V(1MΩ)選択時 |
| 50Ω終端 ±1V | |
| 1MΩ終端 ±2V | |
| ■出力レンジ±0.8V(50Ω)/±1.6V(1MΩ）選択時 | |
| 50Ω終端 ±0.8V | |
| 1MΩ終端 ±1.6V | |
| ノイズ(RMS) | 0.07%FS |
| DCゲイン確度 | ■1MΩ終端時 |
| 動作温度にて自己校正後 ±0.3% | |
| 動作温度にて ±1% | |
| ■50Ω終端時 | |
| 1MΩ終端時の値に下記を加算。 | |
| (50Ω終端抵抗誤差【%】 - SE6000出力インピーダンス誤差【%】)/2近似式） | |
| オフセット電圧範囲 | ~±500mVレンジ : ±1V |
| ±800mV~±5Vレンジ : ±10V | |
| ±8V~±50Vレンジ : ±100V | |
| オフセット確度 | ■動作温度にて自己校正後 |
| ±0.5%（設定値）±0.3％FS±0.05mV（入力換算値） | |
| ■動作温度にて | |
| ±0.5%（設定値）±5％FS±1mV（入力換算値） | |
| 非線形性 | ±0.05%FS |
| 最大入力電圧 | BNC中心コンタクト-BNCシェル間 ： 400Vpeak |
| BNCシェル（筐体）-大地間 ： 1kVpeak | |
| 伝搬遅延 | 1.089μs±0.015μs+5ns/m |
| 5ns/mは光ファイバケーブル遅延量で参考値。 | |
| CH間スキュー | 20ns以内（ケーブル遅延差を除く） |
| 校正出力 | 方形波 / 1kHz±0.5% / 出力振幅 3V±2% |
| 自己校正 | 振幅とオフセットを自己校正 |
| 予熱時間 | 30分 |
| オートレンジ | オフセットとレンジを自動調整 |
| セーブ／リコール | 保存先 ： USBメモリ、内部メモリ（最大10個） / 対象データ ：セ ットアップ |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | SE-6000 |
|---|---|
| 型番: | SE-6000 |
| メーカー: | 岩崎通信機 |
