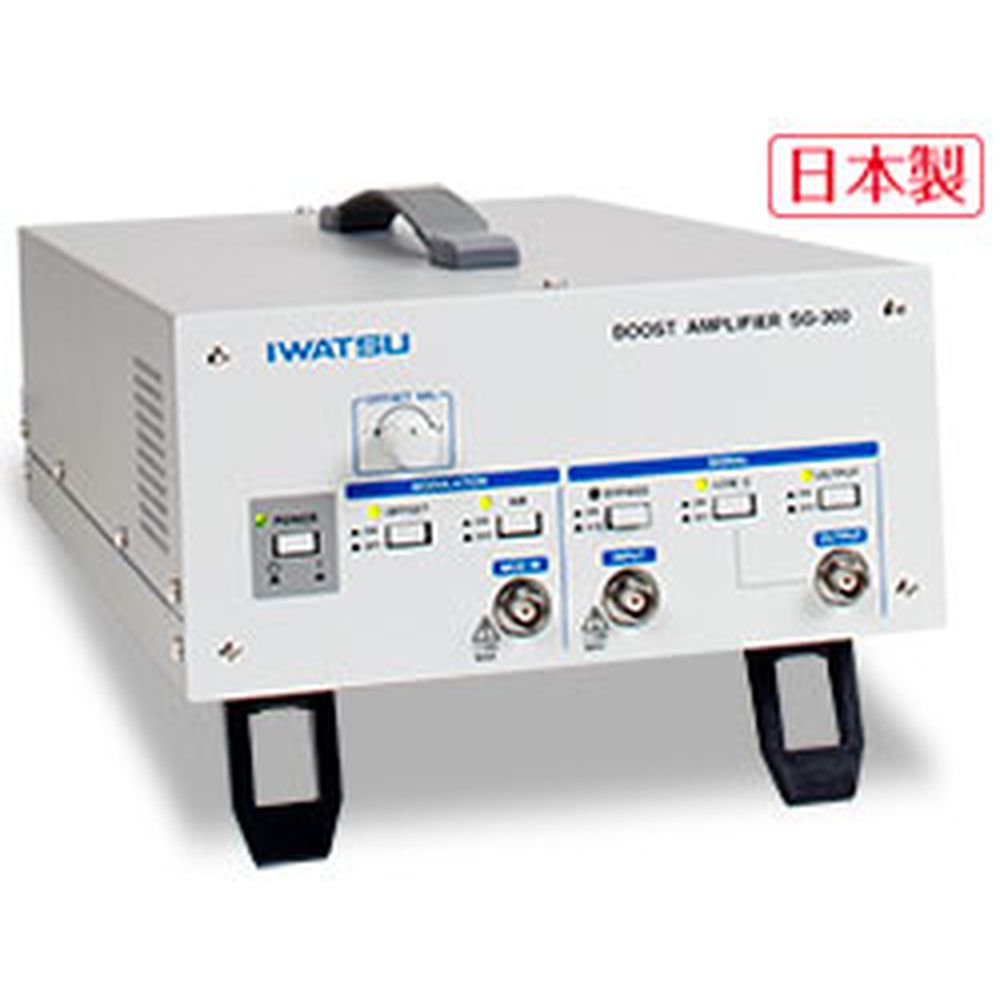

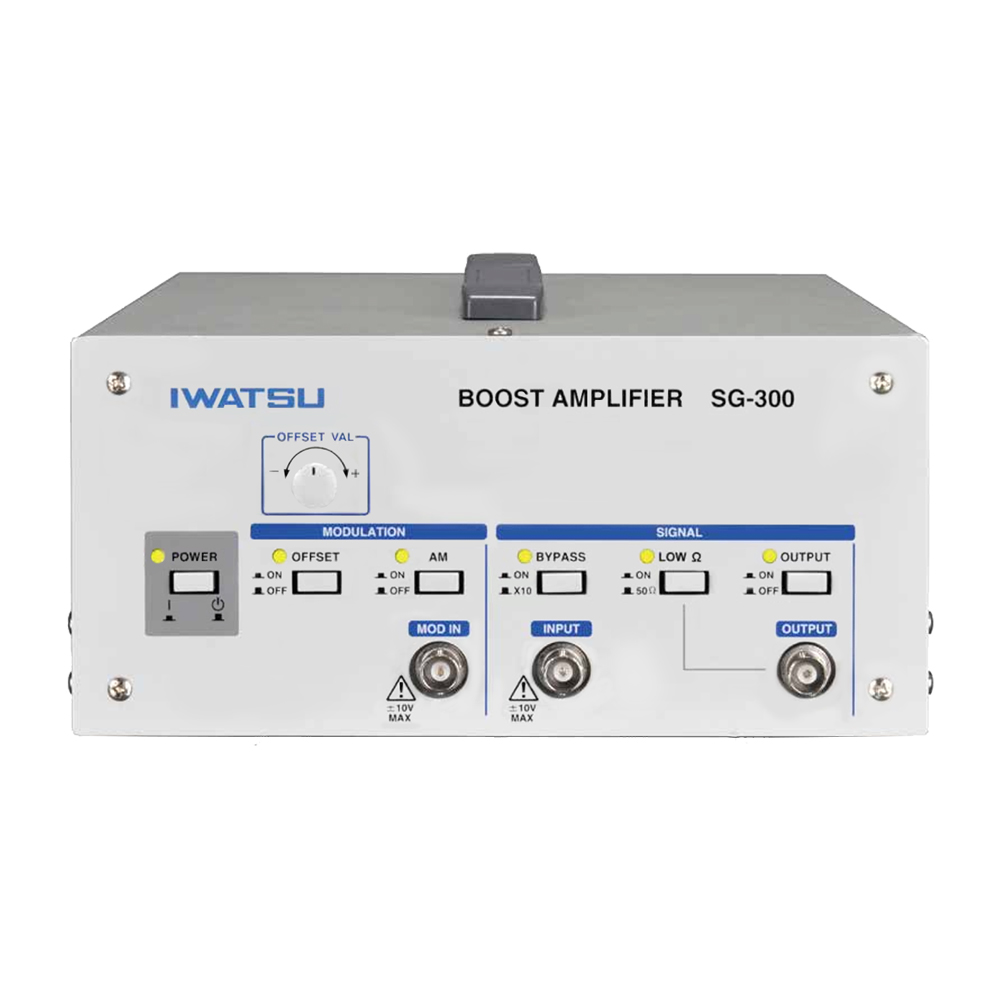

岩崎通信機 ブースト・アンプ SG-300
SG-4104/4105、DG-8000、このほかの信号発生器などと組み合わせて最大24Vp-p（50Ω時）、48Vp-p（開放）の出力まで増幅することができます。
特長
高出力
48Vp-p（出力端解放時）、24Vp-p（50オーム終端時）
市販の信号発生器と組み合わせて、容易に各分野の必要電圧が得られます。
外部AM変調入力機能。PAM変調を容易に実現
AM変調入力に信号を入れるだけで主信号にAM変調を付加することが来ます。
さらに、オフセット機能を併用することにより、AM（パルス振幅変調）信号の
直流成分の直流成分をきわめて容易に変えられます。
PAMは従来から家電分野においても冷蔵庫や洗濯機に応用されており、今後さらなる応用が期待されています。
LO-Ω出力モード
50Ω出力とLO-Ω出力を切り換えられます。LO-Ω出力モードを使うことにより、
出力負荷に電流が流れても出力電流範囲であれば、電圧振幅を維持しながら負荷に安定した信号を供給することができます。
広帯域1MHz
1MHzの帯域を保ったまま、最大48Vp-pの振幅を維持することができます。 メカトロ分野では非常に有効です。
用途
- 自動車などに使われるホール素子センサの駆動用信号源
- 小信号半導体デバイス用電源
- 小型バッテリーのエミュレーション
- パワーデバイス（小型モータ・位置決めモータなど）の駆動用信号源
- PAM制御のためのエミュレーション信号源
- PAM波形生成例
SG-300の入力は、20kHz周期のPWM信号（CH1)です。 ここで、SG-300のAM変調入力に50Hzの正弦波を入力してAM変調をかけると、変調周波数50HzのPAM信号がえられます。
| 一般仕様 | CH 数 | 1 | ||
|---|---|---|---|---|
| 入出力アイソレーション | なし | |||
| フローティング | なし | |||
| サイズ（WxHxD） | 約210 x 99 x 351.6 (mm) | |||
| 質量 | 約2.7kg | |||
| 入力特性 | AMP 入力 | カップリング | DC | |
| インピーダンス | 約1MΩ | |||
| 最大電圧 | ±1.2Vpk（AMP 時） | |||
| ±10Vpk（BYPASS 時 | ||||
| 最大許容電圧 | ±10Vpk | |||
| MOD 入力 | カップリング | DC | ||
| インピーダンス | 約1MΩ | |||
| 入力電圧 | ±2Vpk（-2V: 0%、+2V: 100%） | |||
| 最大許容電圧 | ±10Vpk | |||
| 帯域幅 | 100kHz | |||
| 出力特性 | AMP出力 | AM変調OFF時 | ゲイン | 10倍、非反転 |
| ゲイン確度 | ≤1%（1kHz 正弦波） | |||
| ゲインフラットネス | DC~10kHz 1% | |||
| DC~100kHz 3% | ||||
| DC~1MHz 5% | ||||
| 出力インピーダンス | 約50Ω／LowΩ切り替え | |||
| 最大電圧 | 24Vp-p（50Ω負荷時） | |||
| 48Vp-p（無負荷時） | ||||
| Vpk≤0.3xRL（LoΩ出力、RLΩ負荷時） | ||||
| 最大電流 | DC or Peak 240mA（50Ω負荷時） | |||
| DC or Peak 300mA連続（LoΩ出力） | ||||
| ※300mA以上の動作は保証しない。 | ||||
| オフセット電圧 | ≤10mV（50Ω負荷時） | |||
| スルーレート | ≥300V/us（50Ω負荷時） | |||
| 全高調波歪 | ≤0.1%(1kHz 正弦波) | |||
| ノイズ | ≤10mVp-p | |||
| （入力50Ω、50Ω負荷、帯域幅20MHz） | ||||
| サグ・リンギング | ≤5%（1kHz 方形波、50Ω負荷時） | |||
| フルパワーバンド幅 | ≥1MHz（50Ω負荷、24Vpp出力時） | |||
| 立ち上がり・立下り時間 | ≤70ns | |||
| AM変調ON時 | オフセット電圧 | ≤100mV（MOD OFST OFF時） | ||
| オフセット設定範囲 | -10V~＋10V（50Ω負荷、AM時） | |||
| ただし、|Vpk|≤12V （MOD OFST ON時） | ||||
| BYPASS出力 | 電圧 | ±10Vpk | ||
| 電流 | ≤200mA | |||
| バンド幅 | ≥15MHz（50Ω負荷） | |||
| 機能 | 出力On/Off | あり | ||
| 入出力スルー | あり | |||
| 外部AM変調入力 | あり | |||
| 外部オフセット入力 | あり(ボリュームによる) | |||
| リモート制御 | なし | |||
| その他 | 電源電圧 | AC100V~240V ±10% | ||
| 電源周波数 | 50Hz/60Hz | |||
| 消費電力 | 70VA | |||
| 待機電力 | 0.75W | |||
| 動作環境 | 0℃~40℃、80%R.H.、結露無きこと | |||
| 保存環境 | -20℃~+60℃、80%R.H.、 | |||
| 結露無きこと | ||||
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | SG-300 |
|---|---|
| 型番: | SG-300 |
| メーカー: | 岩崎通信機 |
