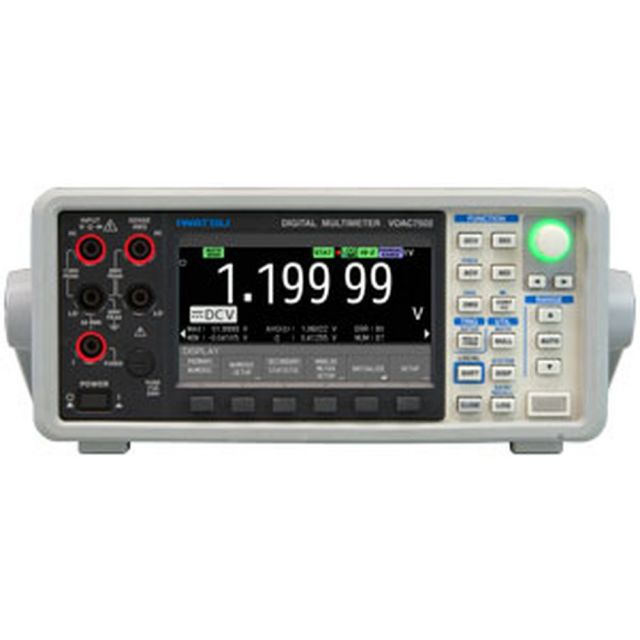

デジタル・マルチメータ VOAC7502
以降の性能については、下記の条件、定義によります。
余熱時間 : 1時間 温度/湿度 23℃±5℃ 80%RH以下、1年間の確度、応答時間：各レンジ内で確度に入る時間
１．サンプリングレートと分解能
| 1-1. DC系（DCV、DCI、2WΩ、4WΩ） | |||
| サンプリング レート(S/s)＊1 | 表示桁 | 備考 | |
| 電源周波数：50Hz | 電源周波数：60Hz | ||
| 2.5（1）? 50（20） | 2.5（1）? 60（20） | 5½桁 | （ ）内はAUTOZERO ONまたは4WΩ時 |
| 100 ? 30k | 100 ? 30k | 4½桁 | 4WΩ時は 選択できません |
＊1. サンプリングレートは、ロギング機能のMODEがBULKモードでの取り込み時のみ、保証します。
| 1-2. AC系（ACV、ACI） | ||||
| ACフィルタ | サンプリングレート | 表示桁 | 応答時間＊1 | |
| 電源周波数：50Hz | 電源周波数：60Hz | |||
| MID | 2.5S/s | 2.5S/s | 5½桁 | 3秒以内 |
| HIGH | 2.5 ? 50S/s | 2.5 ? 60S/s | 2秒以内 | |
＊1. 各レンジで確度に入る時間
2. 直流電圧測定（DCV）
単位 ： ±（% of reading + % of range)
| 2-1. 確度と分解能 | ||||||
| レンジ | 5½桁時フルスケール | 分解能 | 確度 | 温度係数/℃ | 入力インピーダンス | |
| 100mV | 119.999 | 1μV | 0.018 + 0.003 | 0.0015 + 0.0004 | 1GΩ以上 または 10MΩ±1% |
|
| 1V | 1.19999 | 10μV | 0.015 + 0.003 | 0.0015 + 0.0001 | ||
| 10V | 11.9999 | 100μV | 0.012 + 0.001 | 0.0015 + 0.0001 | ||
| 100V | 119.999 | 1mV | 0.015 + 0.003 | 0.0020 + 0.0001 | 10MΩ±1% | |
| 1000V | 1100.00 | 10mV | 0.015 + 0.003 | 0.0020 + 0.0001 | ||
- サンプリングレート ： １S/s
- 最大許容電圧 : 100mV?100Vレンジ ： 800Vpeak（連続）、1100Vpeak（1分間）、1000V レンジ ： ±1100Vpeak（連続）
- 応答時間 ： 1秒以内
(50Hz/60Hz±0.1%)
| 2-2. ノイズ除去 | ||
| PLC | NMRR | CMRR アンバランス抵抗1kΩ |
| 1PLCの整数倍 | 55dB | 120dB |
| 上記以外 | 0dB | ? |
3．交流電圧測定（ACV）
真の実効値検波 クレストファクタ：＜3
| 3-1. 分解能と測定範囲 | ||||||
| レンジ | フルスケール | 分解能 | 測定範囲 | 入力インピーダンス | ||
| MD | HIGH | |||||
| 100mV | 119.999 | 1μV | 20Hz?100kHz | 200Hz?100kHz | 約1MΩ// 100pF以下 |
|
| 1V | 1.19999 | 10μV | ||||
| 10V | 11.9999 | 100μV | ||||
| 100V | 119.999 | 1mV | ||||
| 750V | 750.00 | 10mV | 20Hz?100kHz | 20Hz?100kHz | ||
単位 ： ±（% of reading + % of range)
| 3-2. 確度 | |||
| レンジ | 周波数 | 確度 | 温度係数 |
| 100.0000mV?750.000V | 20Hz?45Hz | 0.70 + 0.04 | 0.070 + 0.004 |
| 45Hz?100Hz | 0.20 + 0.04 | 0.020 + 0.004 | |
| 100Hz?20kHz | 0.10 + 0.04 | 0.010 + 0.004 | |
| 20kHz?50kHz | 0.20 + 0.05 | 0.020 + 0.005 | |
| 50kHz?100kHz | 0.60 + 0.08 | 0.060 + 0.008 | |
- 正弦波での確度
- 最大許容電圧 750Vrmsまたは1100Vpeak、DC成分は±500V以下
- 750Vレンジでは 100ｋHｚ または 8×107 V・Hz に制限されます。
- クレストファクタはフルスケール入力において、3もしくは最大入力電圧のいずれか小さい方まで保証します。
4．直流電流測定（DCI)
単位 ： ±（% of reading + % of range)
| 4-1. 確度と分解能 | ||||||
| レンジ | 5½桁時フルスケール | 分解能 | 確度 | 温度係数/℃ | シャント抵抗 | |
| 1mA | 1.19999 | 10nA | 0.050 + 0.002 | 0.003 + 0.0005 | 90Ω | |
| 10mA | 11.9999 | 100nA | 0.050 + 0.002 | 0.003 + 0.0005 | 5Ω | |
| 100mA | 119.999 | 1μA | 0.050 + 0.002 | 0.005 + 0.0005 | 5Ω | |
| 1A | 1.19999 | 10μA | 0.050 + 0.002 | 0.003 + 0.0005 | 0.1Ω | |
| 3A | 3.0000 | 100μA | 0.150 + 0.002 | 0.005 + 0.0005 | 0.1Ω | |
- 分解能5 ½桁状態に適用します。
- 最大許容電流 全レンジ：3 ADC 又は 3 Arms （連続、3 Aヒューズで保護)
5．交流電流測定（ACI)
真の実効値検波 クレストファクタ：＜3
| 5-1. 分解能と測定範囲 | ||||||
| レンジ | フルスケール | 分解能 | 測定範囲 | シャント抵抗 | ||
| MD | HIGH | |||||
| 1A | 1.19999 | 10μA | 20Hz?5kHz | 200Hz?5kHz | 0.1Ω | |
| 3A | 3.0000 | 100μA | ||||
単位 ： ±（% of reading + % of range)
| 5-2. 確度 | |||
| レンジ | 周波数 | 確度 | 温度係数 |
| 1A / 3A | 20Hz?45Hz | 0.70 + 0.1 | 0.100 + 0.01 |
| 45Hz?100Hz | 0.35 + 0.1 | 0.035 + 0.01 | |
| 100Hz?5kHz | 0.50 + 0.1 | 0.050 + 0.01 | |
- 正弦波での確度
- 最大許容電流 ： 3Arms 連続(3Aヒューズで保護)
6．2端子抵抗測定（2WΩ) / 4端子抵抗測定（4WΩ)
単位：±( % of reading＋ % of range)
| 6-1. 分解能、確度と測定電流 | ||||||
| レンジ | フルスケール | 分解能 | 確度 | 温度係数 | 測定電流 | |
| 100Ω | 119.999 | 1mΩ | 0.020 + 0.003 | 0.002 + 0.0004 | 約1mA | |
| 1kΩ | 1.19999 | 10mΩ | 0.018 + 0.003 | 0.002 + 0.0001 | 約1mA | |
| 10kΩ | 11.9999 | 0.1Ω | 0.018 + 0.003 | 0.002 + 0.0001 | 約100μA | |
| 100kΩ | 119.999 | 1Ω | 0.018 + 0.003 | 0.0002 + 0.0001 | 約10μA | |
| 1MΩ | 1.19999 | 10Ω | 0.018 + 0.003 | 0.0002 + 0.0002 | 約5μA | |
| 10MΩ | 11.9999 | 100Ω | 0.250 + 0.005 | 0.250 + 0.0005 | 約500nA | |
| 100MΩ | 119.999 | 1kΩ | 1.500 + 0.005 | 0.150 + 0.0010 | 約500nA //10MΩ | |
- 5½桁の分解能で、4端子抵抗測定、又はNULL演算によるゼロ補正後の2端子抵抗測定 に対する確度です。 NULL演算を使用しない場合は、2端子抵抗測定に0.2Ωの追加誤差を加算します。
- 最大許容電圧 Ω-COM端子間 ：800Vpeak（連続）,1100Vpeak（1分間）、Sense Hi-Lo間 ：200 Vpeak
- 端子開放電圧 <17 V
7. 導通テスト（CONT）
単位：±( % of reading＋ % of range)
| 7-1. 確度、分解能と測定電流 | |||||||
| 抵抗レンジ | 分解能 | 閾値 | 確度 | 温度係数 | 測定電流 | サンプリングレート | |
| 1kΩ | 10mΩ | 1Ω?1000Ω | 0.020 + 0.020 | 0.002 + 0.002 | 約1mA | 100 S/s | |
- 電子ブザー音の鳴動
- 最大許容電圧：800Vpeak(連続）、1100Vpeak（1分間）
8. ダイオード
単位：±( % of reading＋ % of range)
| 9-1. 確度と測定範囲 | ||||||
| 測定電流 | 測定範囲 | 確度 | 温度係数 | 端子開放電圧 | サンプリングレート | |
| 約1mA | 0.1mV?1.1999V | 0.020 + 0.020 | 0.002 + 0.002 | <17V | 100 S/s | |
- 最大許容電圧：800Vpeak(連続）、1100Vpeak（1分間）
9. 周波数測定（FREQ）
AC 結合、レシプロカル方式、クレストファクタ＜3
| 9-1確度と表示桁数、測定範囲 | ||||||
| ゲート時間 | 表示桁数と測定範囲 | 確度(%) | ||||
| 3Hz?5Hz | 5Hz?10Hz | 10Hz?40Hz | 40Hz?300kHz | |||
| 100ms | 6桁：3.00000Hz?300.000kHz | 0.1 | 0.05 | 0.03 | 0.01 | |
| 10ms | 5桁：3.0000Hz?300.00kHz | |||||
| 1ms | 4桁：3.000Hz?300.0kHz | |||||
- 最大許容電圧 ： 750Vrms,または1100Vpeak （連続）ただし、DC成分は±500V以下になります。
- 入力アッテネータはACVの100mV?750Vレンジを自動または手動で切り替える場合です。
- 入力範囲 ： 3Hz?100kHz で100mVrms? 750Vrms（ ただし、100kHz? 300kHz は最大 2.2x107【V・HZ】まで）
- 200Vrms以上の入力については100kHzまでの保証となります。
- 3Hz未満や300kHzを超える入力に対し測定・表示することがあるが、確度保証外です。
10. トリガ機能
| トリガモード | AUTO、SINGLE |
| トリガサンプル数 | 1?100,000 |
| トリガディレイ | 0.00ms?3,600 s （分解能10μs） |
| トリガインターバル | 0.00ms?3,600 s （分解能10μs） |
11. 演算機能
| 種類 | 移動平均、NULL演算、スケーリング演算、デシベル演算、統計演算、リミット演算 |
12. ロギング機能
| モード | NORMALモード | 測定データをリアルタイムにモニタしながらメモリに格納するモードサンプリングレートは保証されません |
| BULKモード | 測定データをリアルタイムにモニタできないが、サンプリングレートを保証するモード STOP EVENTによる測定停止、ポストトリガ数の設定が可能 |
|
| データサイズ | NORMALモード | 100k Readings固定 |
| BULKモード | 1k、2k、5k、10k、20k、50k、100k Readings | |
| STOP EVENT（ＢULKモードのみ） | EXT TRIG、LEVEL、LIMIT判定をEVENTにして、測定停止可能 | |
| ポストトリガ数（BULKモードのみ） | STOP EVENT発生以降のデータ取得数を データサイズの0?100％で設定可能 （設定分解能 1%) | |
13. プライマリディスプレイ
| 数値表示 | フォント： 7セグ、ゴシック体 サイズ：NORMAL、LARGEを選択可能 ACＶと周波数、NULLと測定値等を同時表示可能 （NORMALサイズの時のみ） |
| トレンドチャート表示 | 垂直軸 ： AUTO、FULLSCALE、MANUALを選択可能 オフラインブラウズモード ： 波形の拡大スクロール、カーソル&サーチ測定が可能 |
| ヒストグラムチャート表示 | BIN数 ： 2?400、統計カーソル、Hカーソル測定可能 オフラインブラウズモード ： BIN数などの表示条件を変更して再表示可能 |
| アークスケールメータ表示 | スケール ： AUTO、FULLSCALE、MANUAL、LOGを選択可能 |
| LIMIT表示 | LIMIT判定結果を大きく GO、HIGH、LOW で表示 |
14. セカンダリディスプレイ
| 種類 | 数値表示、アナログメータ表示、統計表示、LIMIT判定表示の選択が可能。 トレンドチャート表示、ヒストグラムチャート表示では、さらに各チャートの情報表示、各カーソル測定表示が可能。 |
15. 一般仕様
| インタフェース | USB2.0（標準）、 GPIB（オプション）、 LAN & RS-232 （オプション）、DIOインタフェース（オプション）※USB インタフェースはリモート専用です。USBメモリ等は使用できません。 |
| REMOTEコマンド | SCPI準拠 または IWATSU VOAC752xシリーズ互換 （旧SC-303A互換コマンドはサポートしておりません。） |
| 背面入出力端子 | TRIG入力、COMPLETE出力 |
| セットアップメモリ | 内部10 |
| LCD | 4.3インチカラーLCD、480×272ドット、TFTアクティブマトリクス、LEDバックライト |
| 予熱時間 | 電源投入後１時間 |
| 動作保証温湿度 | 0℃?50℃(40℃ 80%または同等の水分量以下 結露なきこと） |
| 保存温湿度 | ?20℃?＋60℃(40℃ 90%または同等の水分量以下 結露なきこと) |
| 電 源 | AC100V/110V/220V/240V±10 % 、 50Hz/60Hz AC100V以外はオプション（工場オプション） |
| 消費電力 | 14VA以下(オプションを含む) |
| 耐電圧 | DC±500V(コモン入力端子?大地アース間) |
| 設置（過電圧）カテゴリ | カテゴリⅡ（局所的なレベル、電気製品、携帯型製品） |
| 汚染度 | 汚染度2 ＊導電性の汚染物質が存在する環境で使用しないでください。 |
| 外形寸法 | 約225Wx100Hx366D mm (足、ハンドル、つまみなどの突起物を除く) |
| 質 量 | 約3.0kg（プロテクタ、オプションを含みます。） |
商品仕様
| 製品名: | VOAC7502 |
|---|---|
| 型番: | VOAC7502 |
| メーカー: | 岩崎通信機 |
