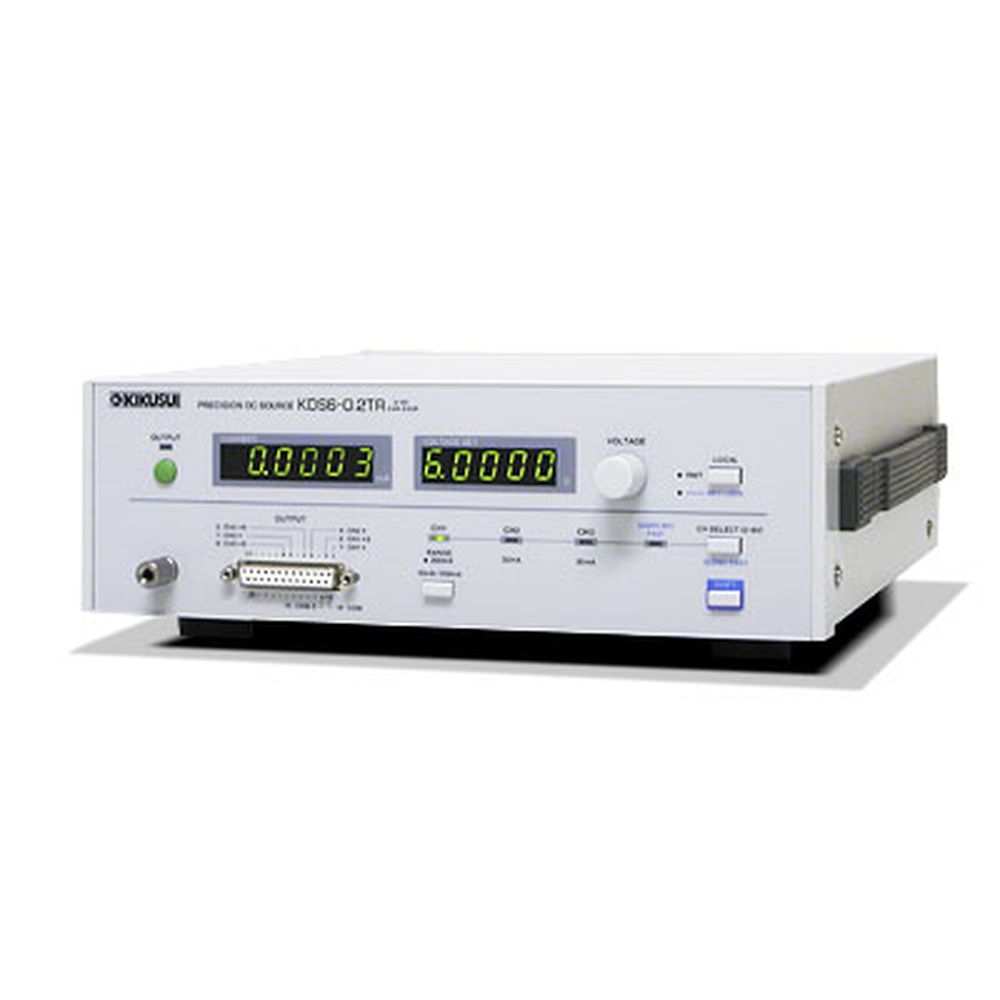

菊水電子工業 プレシジョンDCソース KDS6-0.2TR
概要
KDS6-0.2TRは、主に高周波電子部品試験用に開発された低雑音・高分解能の3出力直流電圧源です。電圧分解能100μV、リップル100μVrms以下、電流リードバック分解能0.1μA（標準モード時）といった高性能に加え、 GPIB/RS-232Cインターフェースを標準装備。また耐ノイズ性を高めるために、出力コネクタにD-Sub端子を採用しております。
携帯電話・カーナビなどに使われるVCOなどの低雑音と高分解能が求められる高周波電子部品、またECU（エンジン コントロール ユニット）やリセットIC等の精密電子回路の評価試験用電圧源として、研究開発、製造、検査の各現場でお使いいただくことができます。
| 項目 | 仕様 | ||||||
|---|---|---|---|---|---|---|---|
| 出力 | 定格出力電圧・電流範囲 | CH1 | 0 V~6 V、200 mA MAX | ||||
| CH2 | 0 V~6 V、30 mA MAX | ||||||
| CH3 | 0 V~6 V、30 mA MAX | ||||||
| 出力電圧設定可能範囲 | 0.0000 V~6.5000 V | ||||||
| 出力電圧設定分解能 | 100μV | ||||||
| 出力電圧設定確度 | ±(0.05 % of set + 2 mV) | ||||||
| 出力リップルノイズ | 100 μVrms以下(10 Hz~1 MHz) | ||||||
| 電流 | 電流表示分解能 | CH1 | 10 mAレンジ | 通常モード時: 0.1 μA | |||
| 高速モード時:1μA | |||||||
| 200 mAレンジ | 通常モード時: 1 μA | ||||||
| 高速モード時: 10μA | |||||||
| CH2 | 通常モード時: 0.1 μA | ||||||
| 高速モード時: 1 μA | |||||||
| CH3 | 通常モード時: 0.1 μA | ||||||
| 高速モード時: 1 μA | |||||||
| 電流表示確度 | ±(0.2 % of rdg + 20 digit) | ||||||
| パネル表示 | 電圧 | 7セグメントLED 5桁 | |||||
| 電流 | 7セグメントLED | ||||||
| 通常モード時: 6桁 | |||||||
| 高速モード時: 5桁 | |||||||
| リモートインタ~フェース | GPIB | IEEE Std.488-1978に準拠 | |||||
| SH1、AH1、T6、TE0、L4、SR1、RL1、PP0、DC1、DT0、C0、E1 | |||||||
| RS-232C | コネクタ | 後面9ピン D-Sub端子 | |||||
| ビットレート | 2400、4800、9600、19200、38400 bps | ||||||
| データビット | 8ビット | ||||||
| ストップビット | 1ビット | ||||||
| パリティビット | なし | ||||||
| フロー制御 | あり（XON/XOFF） | ||||||
| 仕様保証温度・湿度範囲 | 23 ℃ ±5 ℃ | ||||||
| 20 %rh~85 %rh（但し、結露なきこと） | |||||||
| 動作温度・湿度範囲 | 0 ℃~40 ℃ | ||||||
| 20 %rh~85 %rh（但し、結露なきこと） | |||||||
| 保存温度・温度範囲 | -10 ℃~60 ℃ | ||||||
| 90 %rh以下（但し、結露なきこと） | |||||||
| 入力電源電圧範囲（AC 50/60 Hz） | 電圧設定 | 100 V | 90 V~110 V | ||||
| 120 V | 104 V~126 V | ||||||
| 220 V | 194 V~236 V | ||||||
| 240 V | 207 V~250 V | ||||||
| 消費電力 | 40 VA以下 | ||||||
| 外形寸法（最大部） | 280W×88H×270D mm | ||||||
| （305W×105H×330D mm） | |||||||
| 質量 | 4 kg | ||||||
| 安全性 | 以下の規格の要求事項に適合 | ||||||
| IEC61010-1:2001 | |||||||
| Class I | |||||||
| Pollution degree 2 | |||||||
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | KDS6-0.2TR |
|---|---|
| 型番: | KDS6-0.2TR |
| メーカー: | 菊水電子工業 |
