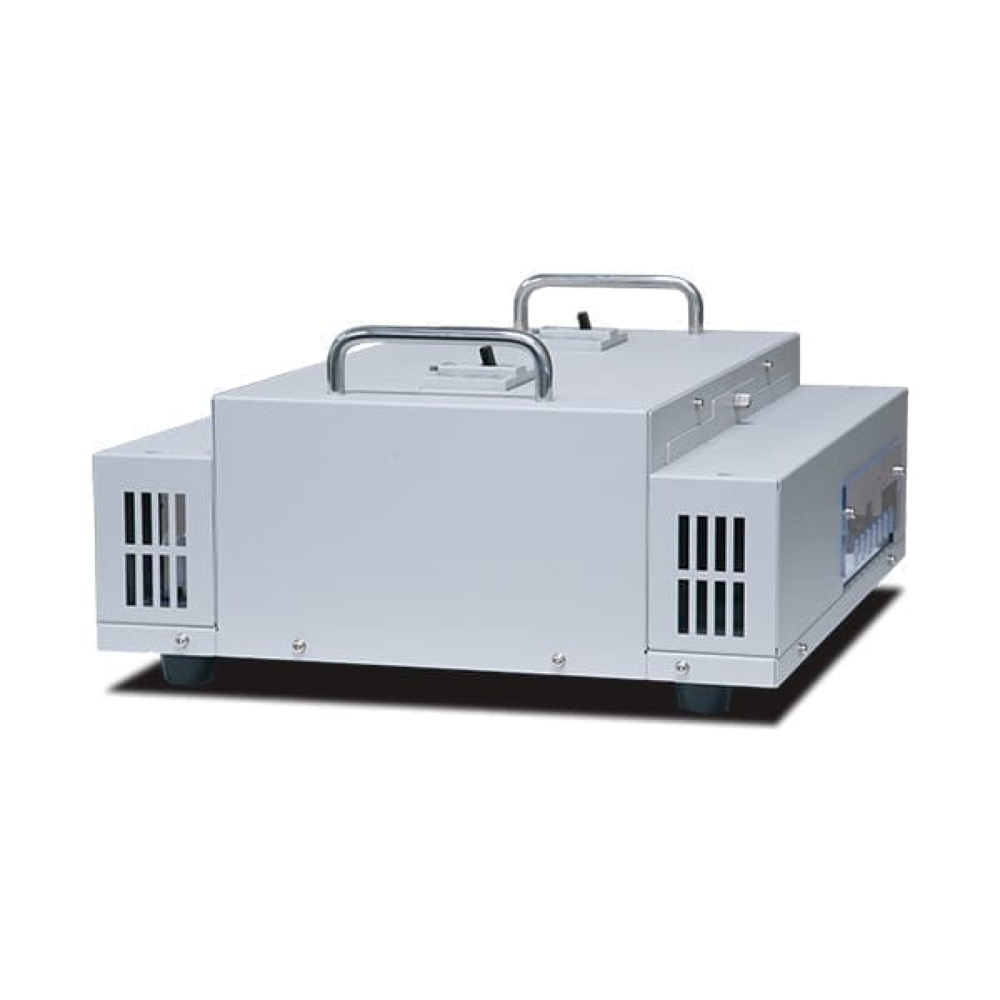

菊水電子工業 出力端子ボックス
単相、単相3線、三相出力を再配線なしに簡単切換！
- 「6kVA～18kVA用」と「24kVA～36kVA」用の2種類をラインアップ
- 本体のスイッチで「単相専用端子」と「単相3線/三相用端子」を切り替え可能
出力端子ボックスは、PCR-WEA/WEA2 シリーズの配電方式（単相 /単相 3 線 / 三相）に合わせて、出力端子の切り替えが可能です。
ボックス本体に、切替スイッチを装備。ケーブルを再配線することなく、マルチな出力に対応します。
仕様
| OT01-PCR-WE | OT02-PCR-WE | ||
|---|---|---|---|
| 接続可能機種 | PCR6000WEA2（R）、 PCR12000WEA2（R）、 PCR18000WEA2（R） |
PCR24000WEA2（R）、 PCR30000WEA2（R）、 PCR36000WEA2（R） |
|
| 入出力最大定格 （交流） |
最大電圧（相電圧） | AC310 V | |
| 最大電流（単相 2 線） | AC180 A | AC360 A | |
| 最大電流（単相 3 線 / 三相） | AC60 A | AC120 A | |
| 周波数 | 45 Hz ～ 400 Hz | ||
| 入力端子台 | 形状 | M6 × 7P ネジ端子 M8 × 7P ネジ端子 | |
| 配列 / 数量 | U-V-W-N-N-N-G /1 個 | ||
| 出端子台（単相 2 線） | 形状 / 配列 / 数量 M10 × 3P ネジ端子 / L-N-G / 1 個 | ||
| 出端子台（単相 3 線 / 三相） | 形状 | M6 × 5P ネジ端子 | M8 × 5P ネジ端子 |
| 配列 / 数量 | U-V-W-N-G /1 個 | ||
| 寸法（W × H × D）/ 質量 | 445 mm × 215 mm × 410 mm / 約 13 kg | 445 mm × 270 mm × 410 mm / 約 19 kg | |
商品仕様
| 製品名: | OT02-PCR-WE |
|---|---|
| 型番: | OT02-PCR-WE |
| メーカー: | 菊水電子工業 |
