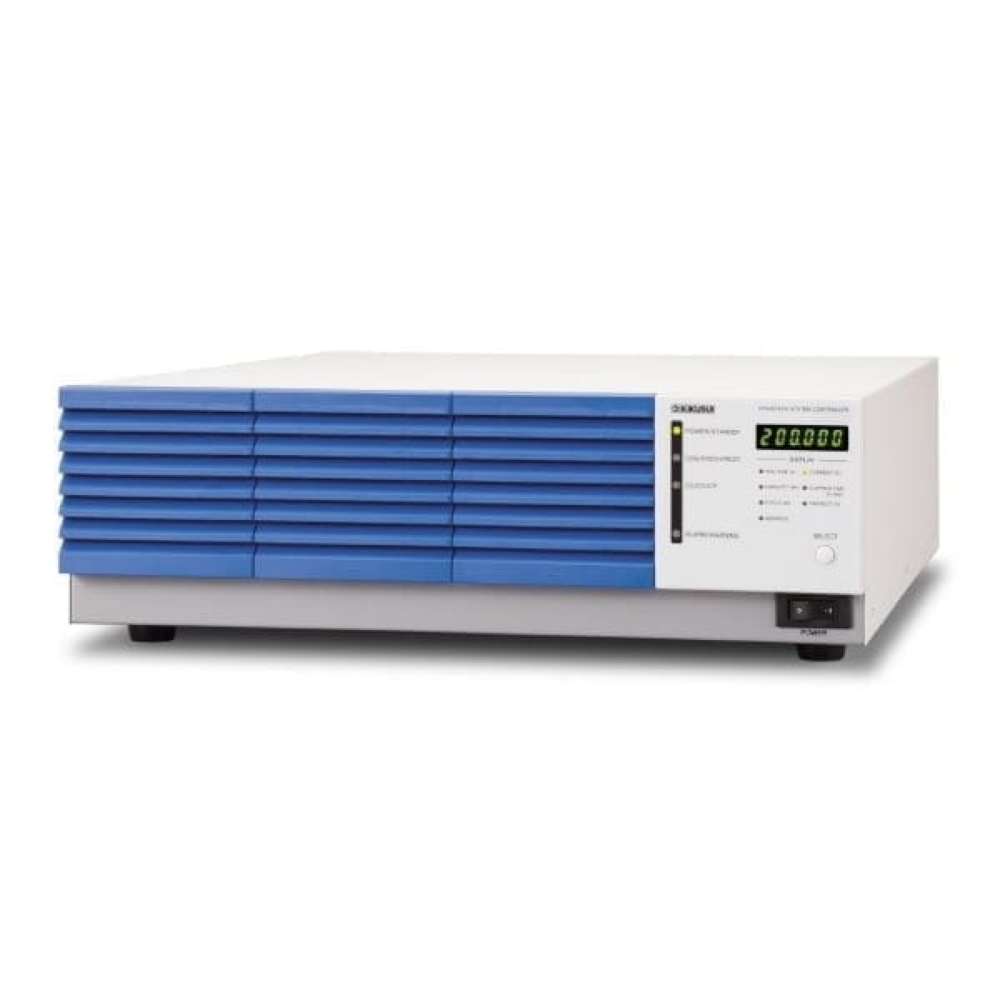

菊水電子工業 充放電システムコントローラ
- 最大電圧：60.0000V ／最大電流：200.0000A
- シームレス充放電（高速充放電切替制御）が可能
- 電圧、電流はもちろん、積算の容量、電力量も高精度に測定可能
- 10000ステップのパターン充放電機能を搭載
- 温度測定にも対応、充放電中の温度監視が可能
- 最速1msの高速サンプリングを実現
- 6Vレンジを新設し高精度測定が可能
- 過充電には電圧・電気量・温度によるプロテクションをかけるなど安全対策も万全
- 感震センサにより揺れや衝撃を感知し出力をオフすることで電池の損傷を防止
- LAN標準装備
※システム構成の際は、本製品の他に、直流電源、電子負荷、パソコン等が必要になります。
仕様(クリックして詳細を表示)
定格出力
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 出力数 | 1 ch | ||
| 充電電流範囲*1 | 0.000 A ～ 50.000 A | 0.000 A ～ 200.000 A | |
| 充電電圧範囲 *1 | 60 V レンジ | 0.000 V ～ 60.000 V | |
| 6 V レンジ | 0.000 V ～6.000 V | ||
| 放電電流範囲 *1 | 0.000 A ～ 50.000 A | 0.000 A ～ 200.000 A | |
| 放電電圧範囲*1 *2 | 60 V レンジ | 0.000 V ～ 60.000 V | |
| 6 V レンジ | 0.000 V ～ 6.000 V | ||
*1 接続する電源装置、電子負荷装置の機種、配線状態等により範囲が異なります。
*2接続する電子負荷装置の機種、配線状態等により、放電可能な最低電圧が異なります。
設定確度
Static
定電流充放電
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 *1 | 0.000 A ～ 50.000 A | 0.000 A ～ 200.000 A | 確度 *2 *3 | 分解能 1 mA |
定電圧充電
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 範囲 *1 | 60 V レンジ | 0.000 V ～ 60.000 V | |
| 6 V レンジ | 0.000 V ～ 6.000 V | ||
| 確度 *2 *3 | 分解能 | 1 mV | |
セル定電圧充放電 *4
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 *1 | 0.000 V ～ 20.000 V | |
| 確度 *2 | *3 | |
| 分解能 | 1 mV | |
定電力放電
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 *1 | 0.1 W ～ 3000.0 W | 1 W ～ 12000 W |
| 確度 *2 | ±（0.5 % of set + 1 W） *5 | ±（0.5 % of set + 10 W） *5 |
| 分解能 | 10 mW | 1W |
Pattern *6
パターン定電流
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 範囲 *1 | -50.000A～50.000A | -200.000A～200.000A | |
| 確度 *2 | *3 | ||
| 分解能 | 1 mA | ||
| 設定数 | 10000（最大ステップ数） | ||
| 時間幅 | 範囲 | 0.1s ～ 9999.9s（1ステップの時間幅） | |
| 確度 *2 | ±（0.05% of set ＋10ms） | ||
| 分解能 | 100 ms | ||
パターン定電力
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 範囲 *1 | -3000.00W～3000.00W | -12000W～12000W | |
| 確度 *2 *7 | ±（0.5 % of set ＋1 W）*5 | ±（0.5 % of set ＋10 W）*5 | |
| 分解能 | 10 mW | 1 W | |
| 設定数 | 10000（最大ステップ数） | ||
| 時間幅 | 範囲 | 0.1s ～ 9999.9s | |
| 確度 *2 | ±（0.05% of set ＋10ms） | ||
| 分解能 | 100 ms | ||
*1 接続する直流電源、電子負荷装置の機種、配線状態等により範囲が異なります。
*2 周囲温度：18 ～? 28 ～にて
*3 ソフトウェア制御により、計測値＝設定値となるように外部装置が制御されます。設定確度は計測確度と等しくなります。制御周期に依存するため、インピーダンスが高い試料（電池）回路が開放した試料は、正しく制御しない場合があります。制御周期は定電流／定電圧制御＝ 1ms、セル定電圧制御＝ 100 ms となります。
*4 オプションの電圧／温度計ユニットOP02-PFX、または電圧計ユニットOP03-PFX 装着時のみ設定可能。
*5 電池電圧を計測して、設定された電力値からソフトウェア演算により制御電流（定電流制御）を算出しています。1 回の演算処理時間（電圧計測から出力設定まで）は、約1 ms です。
*6 動作電圧範囲は1V以上となります（TL10-PFX 使用時、バイアス電源有無に関わらず）
*7 電池電圧2 V 以上にて。
計測確度
Static
充放電電流計測
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | 0.0000 A ～ 50.0000 A*1 | 0.000 A ～ 200.000 A*1 |
| 確度*2 | ±（0.15 % of reading+ 0.02 % of rating） | ±（0.2 % of reading+ 0.1 % of rating） |
| 分解能 | 0.1 mA | 1 mA |
電圧計測
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 範囲 | 60 V レンジ | -6.0000 V ～ 60.0000 V*3 | |
| 6 V レンジ | -1.0000 V ～ 6.0000 V*4 | ||
| 確度 *2 *5 | 60 V レンジ | ±（0.05 % of reading + 0.02 % of rating） | |
| 6 V レンジ | ±（0.05 % of reading + 0.04 % of rating） | ||
| 分解能*5 | 0.1 mV | ||
電力計測
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | 0.000 W ～ 3000.000 W | 0.0 W ～ 12000.0 W |
| 確度 | ソフトウェア演算（電圧計測×電流計測） | |
| 分解能 | 1 mW | 100 mW |
電流容量計算
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | 0.000 Ah ～2000.000 Ah | |
| 確度*2 | 電流計測確度と時間確度に依存 | |
| 分解能 | 1 mAh | |
電力容量計算
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | 0.000 Wh ～120000.000 Wh | |
| 確度 *2 | 電圧、電流計測確度、時間確度に依存 | |
| 分解能 | 1 mWh | |
時間*6
| PFX2512 | PFX2532 | 確度*2 *7 | ±10 ppm（TYP 値） |
|---|
充放電電流計測
Pattern
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | -50.0000 A ～ 50.0000 A*1 | -200.000 A ～ 200.000 A*1 |
| 確度*2 | ±（0.2 % of reading + 0.03 % of rating） | ±（0.2 % of reading + 0.1 % of rating） |
| 分解能 | 0.1 mA | 1 mA |
| 計測値 | 平均電流、1 s 更新（測定は連続） | |
電圧計測
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 範囲 | 60 V レンジ | -6.0000 V ～ 60.0000 V *3 | |
| 6 V レンジ | -1.0000 V ～6.0000 V *4 | ||
| 確度*2 | 60 V レンジ | ±（0.05 % of reading + 0.02 % of rating） | |
| 6 V レンジ | ±（0.05 % of reading + 0.04 % of rating） | ||
| 分解能*5 | 0.1 mV | ||
電力計測
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | -3000.000 W ～ 3000.000 W | -12000.00 W ～ 12000.00 W |
| 確度*2 | ソフトウェア演算（電圧計測×電流計測） | |
| 分解能 | 1 mW | 10 mW |
電流容量計算
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | -2000.000 Ah ～2000.000 Ah | |
| 確度*2 | 電流計測確度と時間確度に依存 | |
| 分解能 | 1mAh | |
電力容量計算
| PFX2512 | PFX2532 | |
|---|---|---|
| 範囲 | -120000.000 Wh ～120000.000 Wh | |
| 確度*2 | 電圧、電流計測確度、時間確度に依存 | |
| 分解能 | 1 mWh | |
時間*6
| PFX2512 | PFX2532 | |
|---|---|---|
| 確度*2 *7 | ±10 ppm（TYP 値） | |
*1 計測可能範囲：PFX2512：-52.500 A ? 52.500 A（TYP 値）、PFX2532：-210.000 A ? 210.000 A（TYP 値） ただし、上記の範囲外では保証されません。?値は放電電流値。
*2 周囲温度：18 ～? 28 ～にて。
*3 計測可能範囲：-6.500 V ? 65.000 V（TYP 値）ただし、上記の範囲外では確度は保証されません。
*4 計測可能範囲：-6.500 V ? 6.500 V（TYP 値）ただし、上記の範囲外では確度は保証されません。
*5 6 V/ 60 V レンジ共通。
*6 充放電時、休止時における経過時間（終止条件）の確度。*7 月差30 秒相当。
高速サンプリング
電流計測
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 範囲*1 | -50.0000 A ～ 50.0000 A | -200.000 A ～ 200.000 A | |
| 確度*1 *2 *3 | 1 msサンプリング | ±（0.2 % of reading + 0.5 % of rating） | ±（0.4 % of reading + 0.5 % of rating） |
| 10 msサンプリング | ±（0.15 % of reading + 0.05 % of rating） | ±（0.3 % of reading + 0.1 % of rating） | |
| 100 msサンプリング | ±（0.15 % of reading + 0.02 % of rating） | ±（0.2 % of reading + 0.1 % of rating） | |
| 分解能 | 1 msサンプリング | 0.1 mA | 1 mA |
| 10 msサンプリング | |||
| 100 msサンプリング | |||
電圧計測
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 範囲*1 | 60 V レンジ | -6.0000 V ～ 60.0000 V*4 | |
| 6 V レンジ | -1.0000 V ～ 6.0000 V*5 | ||
| 確度*1 *2 *3 | 1 ms*6 サンプリング | ±（0.1 % of reading + 0.1 % of rating） | |
| 10 ms *6サンプリング | ±（0.1 % of reading + 0.05 % of rating） | ||
| 100 msサンプリング | 60 V レンジ: ±（0.05 % of reading+ 0.02 % of rating） | ||
| 6 V レンジ: ±（0.05 % of reading+ 0.04 % of rating） | |||
| 分解能 | 1 msサンプリング | 0.1 mV（全サンプリング設定で共通） | |
| 10 msサンプリング | |||
| 100 msサンプリング | |||
*1 定格出力範囲外は確度が保障されません。
*2 周囲温度：18 ～? 28 ～にて。
*3 組み合わせる電源装置のリップルノイズ、AC ラインノイズ（50 Hz/ 60Hz）に起因するふらつきは含みません。
*4 計測可能範囲：-6.500 V ? 65.000 V（TYP 値）ただし、上記の範囲外では確度は保証されません。
*5 計測可能範囲：-6.500 V ? 6.500 V（TYP 値）ただし、上記の範囲外では確度は保証されません。
*6 6 V/ 60 V レンジ共通。
温度計測
※測温体はサーミスタ103AT-2（SEMITEC製）を使用します。
抵抗（温度）計測部 *1
| PFX2512 | PFX2532 | |
|---|---|---|
| 計測可能範囲 | -40.0 ～ ～ 100.0 ～ | |
| 計測分解能 | 0.1 ～ | |
| 計測確度 *2 *3 | ±0.5 ～ （計測温度 0 ～ ～ 40.0 ～にて） | |
| ±1 ～（計測温度 -20 ～ ～ 80 ～にて） | ||
参考（サーミスタ 103AT）
| PFX2512 | PFX2532 | |
|---|---|---|
| 形名 | 103AT-2、SEMITEC製 | |
| R25 | 10.0 kΩ、25 ～における公称ゼロ負荷抵抗値 | |
| 使用温度範囲 | -50.0 ～ ～ 110.0 ～ | |
| 温度確度*3 | ±0.5 ～（計測温度0 ～ ～ 40.0 ～にて） | |
| 許容差 | ±1 % | |
| B 定数 | 3435K±1 %（計測温度 25 ～にて） | |
*1 温度計測については、絶対温度をトレースするものではありません。抵抗 → 温度 換算値。
*2 測温体の誤差を除きます。
*3 周囲温度：18 ～? 28 ～にて。
保護機能
| PFX2512 | PFX2532 | |
|---|---|---|
| 過電圧（過充電）保護 | ソフトウェアOVP、ハードウェアOVP | |
| 低電圧（過放電）保護 | ソフトウェアUVP、ハードウェアUVP | |
| 過電流保護 | ソフトウェアOCP *1、ハードウェアOCP、負荷短絡保護 | |
| 容量（過充放電）保護 | ソフトウェアOAH*2 | |
| 過温度保護（試料） | ソフトウェアOTP | |
| その他 | 感震アラーム | |
*1 ソフトウェアOCP は設定電流に対して、アプリケーションソフトが自動的に設定します。
*2 公称容量に対して、設定された百分率を掛けた値をアプリケーションソフトが計算して容量で設定します。
一般仕様
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 公称入力定格 | 100 Vac ～ 240 Vac、50 Hz / 60 Hz | ||
| 入力電圧範囲 | 90 Vac ～ 250 Vac | ||
| 消費電力 | 60 VAmax OP02-PFX 3 枚装着時：80 VAmax | ||
| 動作温度・湿度範囲 | 0 ～～ 40 ～、20 %rh ～ 85 %rh（結露なし） | ||
| 保存温度・湿度範囲 | -10 ～～ 60 ～、0 %rh ～ 90 %rh（結露なし） | ||
| 動作環境 | 屋内、過電圧カテゴリII | ||
| 高度 | 2000 m まで | ||
| 対接地電圧 | 入出力端子⇔シャシ | ±60 Vmax | ±60 Vmax |
| 絶縁抵抗 | 一次±シャシ | 500 Vdc、30 MΩ 以上、70 %rh 以下 | |
| 一次⇔入出力端子 | |||
| 耐電圧 | 一次⇔シャシ | 1500 Vac、1 分間にて異常なし | |
| 一次⇔入出力端子 | |||
| 安全性 *1 | 以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU *2EN 61010-1 （Class I *3, 汚染度2 *4） | ||
| 電磁適合性（EMC） *1 *2 | 以下の指令および規格の要求事項に適合 EMC 指令2014/30/EU EN 61326-1 （Class A *5） EN 55011（Class A *5、Group 1 *6） EN 61000-3-2 EN 61000-3-3 | ||
| 【適用条件】 本製品に接続するケーブルおよび電線は、すべて5 m 未満を使用 | 【適用条件】 本製品に接続するケーブルおよび電線は、すべて3 m 未満を使用 | ||
| 外形寸法 | 外形寸法図参照 | ||
| 質量 | 約7 kg | 約17 kg | |
| 付属品 | 電源コード *7 | 1 本 | 1 本 |
| 圧着端子付きケーブル | 4本（赤：2本、白：2本）各45cm | ? | |
| 入出力端子用 カバーセット | ? | 端子カバー3 個、 ロック用結束バンド6 個 | |
| 入出力端子用ねじセット | ? | 6 組 | |
| 負荷入力端子用カバーセット | ? | カバー、補助バンド 4 組 | |
| 26 芯フラットケーブル | 1 本 | 1 本 | |
| 20 芯フラットケーブル | 1 本 | 1 本 | |
| 26 芯ケーブル（PAT-T用） | ? | 1 本 | |
| センシングコネクタ | 1 個 | 1 個 | |
| センシングコネクタ カバーセット | ? | カバー1組、 ロック用結束バンド1個 | |
| サーミスタ | 1 個 | 1 個 | |
| ロックレバー | 2 個 | 2 個 | |
| LANケーブル （2 m） | 1 本（ストレートタイプ） | 1 本（ストレートタイプ） | |
| 取扱説明書 | 1 冊 | 1 冊 | |
*1 特注品、改造品には適用されません。
*2 パネルにCE マーキングの表示のある製品に限ります。オプションの電圧計ユニットOP03-PFX を使用する場合には、オプションのセンシングケーブルTL12-PFX（線長：約3m、コネクタ部：カバー付き）を使用すると適用されます。
*3 本製品はClass A 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
*4 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
*5 本製品はClass A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。
*6 パネルにCE マーキングの表示のある製品に限ります。オプションの電圧計ユニットOP03-PFX を使用する場合には、オプションのセンシングケーブルTL12-PFX（線長：約3m、コネクタ部：カバー付き）を使用すると適用されます。
*7 CE 非適合のため、仕向地によって付属されない場合があります。
商品仕様
| 製品名: | PFX2532 |
|---|---|
| 型番: | PFX2532 |
| メーカー: | 菊水電子工業 |
