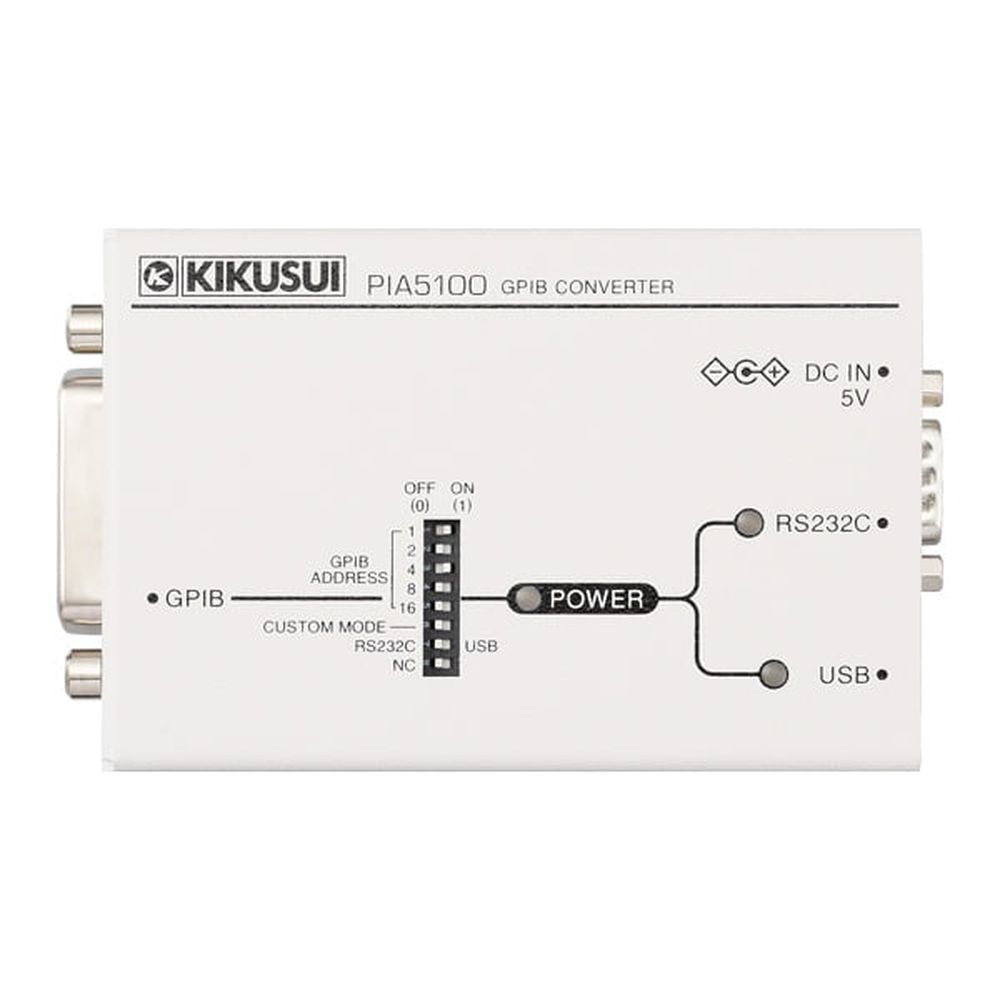

菊水電子工業 GPIBコンバータ PIA5100
RS232CまたはUSBをGPIBにコンバート
- RS232CまたはUSBインターフェースをIEEE488.2 GPIBに変換
- ドライバ不要でかんたん接続
- カスタムモードで通信条件の変更も可能

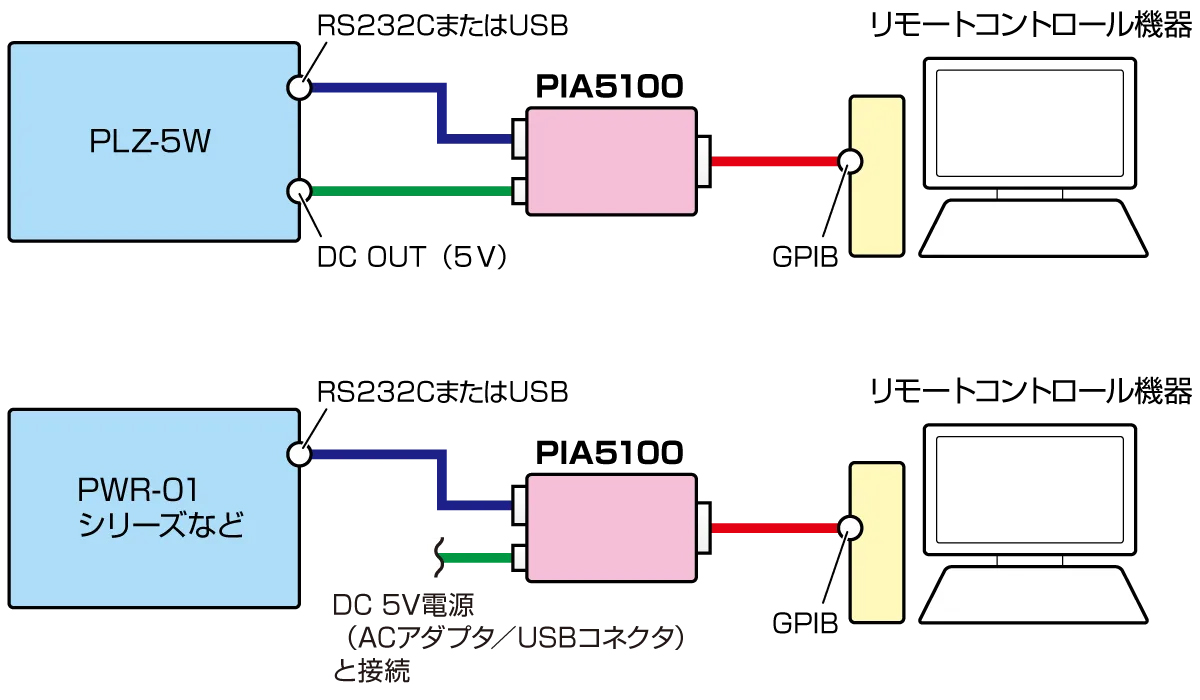

PIA5100 は、GPIBを搭載していない当社製計測器／電源のRS232CまたはUSBインターフェース※を通して、GPIB機能を提供するインターフェース変換器です。複雑な設定なしでIEEE488.2に準拠した計測器／電源と通信できるほか、カスタムモードで通信条件を変更すると、IEEE488.2に準拠していない計測器／電源とも通信できます。
※USB-TMCに準拠している装置に限る
対応製品（動作確認済み計測器／電源）
| 機種名 | 推奨設定 |
|---|---|
| PLZ-5W シリーズ 電子負荷装置 | GPIB-CONV 設定：RS232 CUSTOM MODE OFF |
| PWX シリーズ 直流安定化電源 | GPIB-CONV 設定：RS232 CUSTOM MODE OFF バッファオーバーランを避けるため、定期的にクエリの挿入が必要 *1 |
| PMX シリーズ 直流安定化電源 | GPIB-CONV 設定：RS232 CUSTOM MODE OFF バッファオーバーランを避けるため、定期的にクエリの挿入が必要 *1 |
| PWR-01 シリーズ 直流安定化電源 | GPIB-CONV 設定：RS232 CUSTOM MODE OFF バッファオーバーランを避けるため、定期的にクエリの挿入が必要 *1 |
| PCZ1000A 交流電子負荷装置 | GPIB-CONV設定： RS232、CUSTOM MODE ON CUSTOM MODE設定： Bitrate = 9600 Stopbits = 2 Flow Control = Software Termination Character = 0x0A 488.2 Block Transfer = No IDN Query = IDN? KISTD Mode = No バッファオーバーランを避けるため、定期的にクエリの挿入が必要 *1 |
| PLZ-5WH2シリーズ 多機能電子負荷装置 | GPIB-CONV設定： RS232、CUSTOM MODE OFF |
| PXBシリーズ 双方向直流電源 | GPIB-CONV設定： RS232、 CUSTOM MODE OFF バッファオーバーランを避けるため、定期的にクエリの挿入が必要 *1 |
| PXTシリーズ 直流安定化電源 | GPIB-CONV設定： RS232、 CUSTOM MODE OFF バッファオーバーランを避けるため、定期的にクエリの挿入が必要 *1 |
| PXZシリーズ 電子負荷装置 | GPIB-CONV設定： RS232、 CUSTOM MODE OFF バッファオーバーランを避けるため、定期的にクエリの挿入が必要 *1 |
*1 設定方法については、接続する機器の取扱説明書を参照してください。
給電方法について
PIA5100の動作にはDC5Vが必要です。下記いずれかの電源（給電方法）をご用意ください。

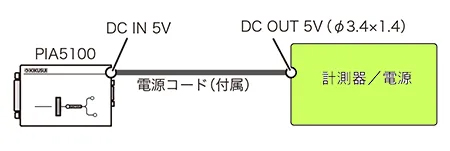

計測器／電源からの給電
計測器／電源にDC OUT 5Vが搭載されている場合は、付属の入力電源用コードを使用して計測器／電源から給電します。

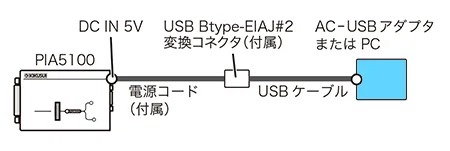

USBコネクタからの給電
付属の電源コードセットを使い、AC ｰUSBアダプタやPCのUSBコネクタから給電します。

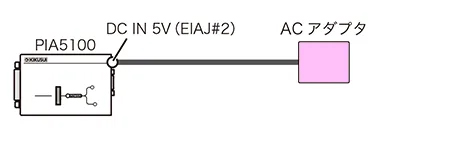

ACアダプタからの給電
市販の汎用ACアダプタ（EIAJ-2プラグ／センタープラス）を使用して給電します。
機能制限
デフォルト（工場出荷状態）では下記のGPIB 固有機能は使用できません。
- シリアルポーリング／パラレルポーリング
- リモートローカル制御
- デバイスクリア
仕様
GPIBコネクタ
| GPIB 仕様 | IEEE488.1-1987 |
|---|---|
| プライマリアドレス | 0 ～ 30 |
USBコネクタ
| USB 仕様 | 標準 A タイプソケット、USB1.1 Full-Speed |
|---|---|
| 制御対象計測器／電源 | USBTMC-USB488 仕様に準拠した SCPI または IEEE488.2 言語仕様の計測器／電源。 ただし、動作保証は「動作確認済み計測器リスト」に掲載した計測器／電源のみ。 |
RS232Cコネクタ
| UART 仕様 | Dsub 9 ピン（計測器／電源とはクロスケーブルによる接続） |
|---|---|
| 制御対象計測器／電源 | 通信条件を 19200/NoParity/8/1/NoFlow に設定可能な SCPI または IEEE488.2 言語仕様の計測器。 | ただし、動作保証は「動作確認済み計測器リ スト」に掲載した計測器／電源のみ。
SERVICE PORTコネクタ
| USB 仕様 | Mini B タイプソケット、USB1.1 Full-Speed |
|---|---|
| 対応プロトコル | Communication Device Class, Abstract Control Model (CDC-ACM) |
一般仕様
| 入力電源 | 5 V 0.25 A |
|---|---|
| DC IN 5V コネクタ | EIAJ#2 |
| 動作温度範囲 | 0 ℃ ～ 50 ℃ |
| 動作湿度範囲 | 20%rh ～ 85％ rh 以下（結露なし） |
| 保存温度範囲 | -20 ℃ ～ 70 ℃ |
| 保存湿度範囲 | 90%rh 以下（結露なし） |
| 質量 | 約 200 g |
| 付属品 | 電源コードセット（線長約50cm／USB Btype-EIAJ#2変換コネクタ） マグネットシート 取扱説明書 |
商品仕様
| 製品名: | PIA5100 |
|---|---|
| 型番: | PIA5100 |
| メーカー: | 菊水電子工業 |
