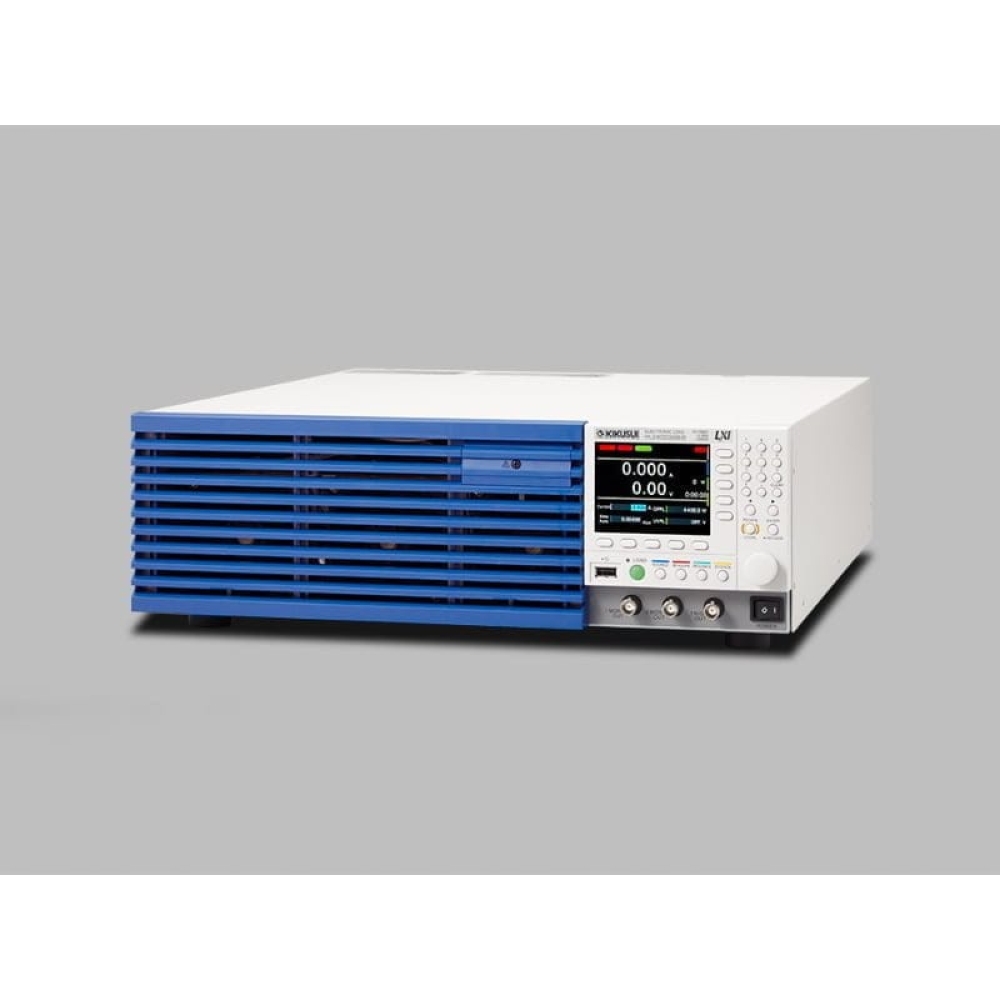

菊水電子工業 高電圧大容量直流電子負荷装置 PLZ-5WH2シリーズ

• 動作電圧：10V〜1000V（最小動作電圧1.5V）
• 1筐体20kWで超コンパクト（PLZ20005WH2）
• 並列接続：5台（最大100kW/2000A）、異モデルによる接続が可能
• 同期運転可能：複数台のPLZ-5WH2シリーズに対して、ロードオン／オフコントロールやシーケンスの実行を同期させることも可能
• シーケンス機能：USBメモリでプログラムを保存／読込可能
• 任意IV特性（ARB）モードを搭載
• カラー液晶ディスプレイを搭載で視認性アップ
• データロギング機能：電圧／電流／電力／経過時間／積算電流／積算電力の測定（測定値の表示、 内部メモリーに記憶、USBにCSV形式で保存）
• 正弦波電流の重畳が可能（サイン機能、1Hz〜10kHz）
• カットオフ機能搭載：任意の電圧／経過時間／積算電流／積算電力にてロードオフ
• LAN（LXI対応）・USB・RS232Cを標準装備 ※GPIBはオプション

仕様(各項目をクリックして詳細を表示)

定格

項目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作電圧（DC）		10 V ～ 1000 V
電力		1000 W	2000 W	4000 W	12000 W	20000 W
電流		20 A	40 A	80 A	240 A	400 A
DC INPUT 端子の対接地電圧		+ 端子： ± 1000 V、- 端子：± 900 V
最低動作電圧	定格電流時	10 V
	流れ出し時	1.5 V 以下

定電流（CC）モード

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作範囲	0 A ～ 20 A	0 A ～ 40 A	0 A ～ 80 A	0 A ～ 240 A	0 A ～ 400 A
設定範囲	0.0000A ～ 20.2000A	0.000A ～ 40.400A	0.000A ～ 80.800A	0.00A ～ 242.40A	0.00A ～ 404.00A
分解能	0.0005 A	0.001 A	0.002 A	0.005 A	0.01 A
設定確度	±（0.2 % of setting + 0.1 % of rating）
並列運転	±（0.4 % of setting + 0.2 % of rating）

定抵抗（CR）モード

項目			PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作範囲*1		Hレンジ	500 mS ～ 0 S	1 S ～ 0 S	2 S ～ 0 S	6 S ～ 0 S	10 S ～ 0 S
		Lレンジ	5 mS ～ 0 S	10 mS ～ 0 S	20 mS ～ 0 S	60 mS ～ 0 S	100 mS ～ 0 S
設定範囲		Hレンジ	505.00 mS ～0.00 S	1.01000 S ～0.00000 S	2.02000 S ～0.00000 S	6.0600 S ～0.00000 S	10.1000 S ～0.0000 S
		Lレンジ	5.0500 mS ～0.0000 S	10.1000 mS ～0.0000 S	20.2000 mS ～0.000 S	60.600 mS ～0.000 S	101.000 mS ～0.000 S
分解能		Hレンジ	0.01 mS	0.00002 S	0.00005 S	0.0002 S	0.0002 S
		Lレンジ	0.0001 mS	0.0002 mS	0.0005 mS	0.002 mS	0.002 mS
設定確度*2		Hレンジ	±（0.5 % of setting + 0.5 % of rating*3）
		Lレンジ	±（0.5 % of setting + 0.2 % of rating*3）
	並列運転	Hレンジ	±（1.0 % of setting + 1.0 % of rating*3）
		Lレンジ	±（1.0 % of setting + 0.4 % of rating*3）
応答速度			NORM／FAST

*1 コンダクタンス［S］= 入力電流［A］／入力電圧［V］= 1／抵抗値［Ω］
*2 入力電流での換算値。リモートセンシング時のセンシングポイントにて
*3 定格電流値

定電圧（CV）モード

項目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作範囲		10 V ～ 1000 V
設定範囲		0.00 V ～ 1010.00 V
分解能		0.02 V
設定確度 *1		±（0.05 % of setting + 0.05 % of rating）
	並列運転	±（0.1 % of setting + 0.1 % of rating）
応答速度		NORM／FAST

*1 入力電圧が動作範囲内で、リモートセンシング時のセンシングポイントにて

定電力（CP）モード

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作範囲	0 W ～ 1000 W	0 W ～ 2000 W	0 W ～ 4000 W	0 W ～ 12000 W	0 W ～ 20000 W
設定範囲	0.00 W ～ 1010.00 W	0.00 W ～ 2020.00 W	0 W ～ 4040.00 W	0.0000 kW ～ 12.1200 kW	0.0000 kW ～ 20.2000 kW
分解能	0.02 W	0.05 W	0.1 W	0.0005 kW
設定確度	±（0.5 % of rating 設定確度 *1 + 0.02 A × Vin 設定確度 *2）	±（0.5 % of rating 設定確度 *1 + 0.04 A × Vin 設定確度 *2）	±（0.5 % of rating 設定確度 *1 + 0.08 A × Vin 設定確度 *2）	±（0.5 % of rating 設定確度 *1 + 0.2 A × Vin 設定確度 *2）	±（0.5 % of rating 設定確度 *1 + 0.4 A × Vin 設定確度 *2）
並列運転	±（1 % of power rating + 0.1 % current rating × Vin 設定確度 *2）

*1 定格電力値
*2 DC INPUT 端子電圧、または SENSING 端子電圧

任意IV 特性（ARB）モード

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作範囲	入力電圧に対して 3 点～ 100 点の電流値を設定可能。設定された点の間は直線で補間
応答速度	500 µs、1 ms、2 ms、5 ms、10 ms、20 ms、50 ms、100 ms、またはオフ

測定機能

電圧計

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
表示	0.00 V ～ 1000.00 V
分解能	10 mV
確度	±（0.05 % of reading + 0.05 % of rating）
並列運転	±（0.1 % of reading + 0.1 % of rating）（TYP 値）

電流計

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
表示	0.000 A ～ 20.000 A	0.000 A ～ 40.000 A	0.000 A ～ 80.000 A	0.00 A ～ 240.00 A	0.00 A ～ 400.00 A
分解能	0.001 A	0.001 A	0.001 A	0.01 A	0.01 A
確度	±（0.2 % of reading + 0.1 % of rating）
並列運転	±（0.4 % of reading + 0.2 % of rating）（TYP 値）

電力表示

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
表示	電圧計表示値と電流計表示値の積を表示

計測トリガ

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
Trigger Source	Immediate／BUS／DIGITAL2／MSync／TALink／LoadOff
Trigger Count	1 ～ 65536
Trigger Delay	0.00000 s ～ 100.00000 s
Interval	Disable／Enable
Interval Time	0.00001 s ～ 3600 s
Sense Aperture	0.00001 s ～ 1.00000 s

パルス機能

項目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作モード		CC および CR
周波数設定範囲		1.0 Hz ～ 10.0 kHz
周波数設定分解能 *1	1 Hz ～ 10 Hz	0.1 Hz
	11 Hz 〜 100 Hz	1 Hz
	110 Hz ～ 1000 Hz	10 Hz
	1.1 kHz ～ 10.0 kHz	0.1 kHz
周波数設定確度	1 Hz ～ 5.0 kHz	±（0.5 % of setting）
	5.1 Hz ～ 10.0 kHz	±（1.0 % of setting）
デューティ比設定範囲、ステップ	1 Hz ～ 10 Hz	5.0 % ～ 95.0 %、0.1 % ステップ
	11 Hz ～ 100 Hz
	110 Hz ～ 1000 Hz
	1.1 kHz ～ 10.0 kHz	5 % ～ 95 % *2 、1 % ステップ

*1（参考）実際に機器に設定される分解能は、下記式の周期分解能⊿ T= 1 µs となる。たとえば、9300 Hz を設定した場合、機器内部で設定される周期は、n × ⊿ T = 108 × 1 µs = 108 µs となり、周波数に換算すると、1/108 µs = 9259 Hzとなる。（n は機器内部での積算設定数）
*2 最小時間幅は 20 µs。最小デューティ比は最小時間幅によって制限

切り替え値（Depth）

項目 *1		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
CCモード		0.0000 A ～ 20.2000 A	0.000 A ～ 40.400 A	0.000 A ～ 80.800 A	0.000 A ～ 242.40 A	0.00 A ～ 404.00 A
CRモード	Hレンジ	505.00 mS ～ 0.00 S	1010.00 mS ～ 0.00 S	2020.00 mS ～ 0.00 S	6.06000 S ～ 0.00000 S	10.1000 S ～ 0.0000 S
	Lレンジ	5.0500 mS ～ 0.0000 S	10.1000 mS ～ 0.0000 S	20.2000 mS ～ 0.0000 S	60.600 mS ～ 0.000 S	101.000 mS ～ 0.000 S

*1 切り替え値は、設定電流値または設定コンダクタンス値以下に制限

スルーレート

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作モード	CC
動作範囲	0.001 A/µs ～ 1 A/µs	0.002 A/µs ～ 2 A/µs	0.004 A/µs ～ 4 A/µs	0.01 A/µs ～ 12 A/µs	0.02 A/µs ～ 20 A/µs
分解能	0.00002 A/µs	0.00005 A/µs	0.0001 A/µs	0.0002 A/µs	0.0005 A/µs
設定確度 *1	±（10 % of setting + 20 µs）

*1 定格電流の 0 % ～ 100 % の電流変化にて、10 % ～ 90 % に達する時間

サイン機能

項目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作モード		CC
周波数設定範囲		1 Hz ～ 1000 Hz、2000 Hz、5000 Hz、10000 Hz
周波数設定分解能 *1	1Hz ～ 10 Hz	1 Hz
	20 Hz ～ 100 Hz	10 Hz100 Hz
	200 Hz ～ 1000 Hz
	1000 Hz 〜	2kHz、5kHz、10kHz
周波数設定確度	300 Hz ～ 900 Hz	±（1.0 % of setting）
	上記周波数以外	±（0.5 % of setting）

*1 （参考）実際に機器に設定される分解能は、下記式の周期分解能⊿ T= 20 µs となる。
たとえば、900 Hz を設定した場合、機器内部で設定される周期は、 n × ⊿ T = 56 × 20 µs = 1120 µs となり、周波数に換算すると、1/1120 µs ≒ 893 Hz となる。（n は機器内部での積算設定数）

ソフトスタート

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作モード	CC
時間設定範囲	500 µs、1ms、2ms、5ms、10 ms、20 ms、50 ms、100 ms、またはオフ

アラーム機能

アラーム１

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
過電圧検出	定格の 110 % 以上の電圧が加わったとき、ロードオフ
逆接続検出	DC INPUT 端子に定格電流の約 -1 ％ が流れたとき、ロードオフ
過熱検出／前面 DC INPUT 端子の過電流検出	ヒートシンク温度が 100 ℃ に達したとき、ロードオフ または、前面DC INPUT 端子に 30 A 以上の電流が流れたとき、ロードオフ
アラーム入力検出	EXT CONT コネクタの ALARM INPUT（6 番端子）に 0 V ～ 1.5 V が入力されたとき、ロードオフ
並列運転異常検出	下記の異常時にロードオフ • 並列運転時のマスタ機、スレーブ機間の通信に異常が発生した • スレーブ機の電源が遮断された • マスタ機またはスレーブ機の過熱が検出された } • 前面 DC INPUT 端子に過電流が流れた • スレーブ機に PLZ-5WH シリーズまたは PLZ-5W シリーズが接続された

アラーム２

項目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
過電流保護（OCP）	設定範囲	0.000 A ～22.000 A	0.00 A ～ 44.00A	0.00 A ～ 88.00A	0.00 A ～ 264.00A	0.00 A ～ 440.00A
	分解能	0.001 A	0.01 A	0.01 A	0.01 A	0.1 A
	保護動作	ロードオフまたは制限から選択
過電力保護（OPP）	設定範囲	0.0 W ～ 1100.0 W	0.0 W ～2200.00 W	0 W ～ 4400 W	0.000 W ～13.200 kW	0.000 W ～22.000 kW
	分解能	0.1 W	0.1 W	1 W	0.001 kW	0.001 kW
	保護動作	ロードオフまたは制限から選択
低電圧保護（UVP）	設定範囲	0.00 V ～ 1000.00 V、またはオフ
	分解能	0.02 V
	保護動作	ロードオフまたは制限から選択
ウォッチドッグ 保護（WDP）	設定範囲	1s ～ 3600 s、またはオフ
	保護動作	ロードオフ

シーケンス機能

項目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
動作モード	CC、CR、CV、CP
最大プログラム数	30
最大ステップ数	10000
ステップ実行時間	0.000050 s ～ 3600000 s（50 µs ～ 1000 h）
時間分解能	1 µs

カットオフ機能

項目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
時間経過		経過時間表示値が設定値に達するとロードオフ
	範囲	0 s ～ 3600000 s（1000 h 0 min 0 s）
	分解能	1 s
積算電流		積算電流計の値が設定値に達するとロードオフ
	範囲	0 Ah ～ 70000 Ah	0 Ah ～ 140000 Ah	0 Ah ～ 280000 Ah	0 Ah ～ 80 商品仕様 製品名: PLZ1005WH2 型番: PLZ1005WH2 メーカー: 菊水電子工業
