【お問合せ商品】菊水電子工業 電子負荷装置 PLZ70UA

定価: ¥157,300(税込)
価格: ¥149,435 (税込) 5%OFF
メーカー: 菊水電子工業
型番: PLZ70UA

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)



概要
近年のトレンドである「半導体の低電圧化・高速化」は、パワー部となるSW電源、バッテリ、DC/DCコンバータ等への要求であるとともに、試験に使用される電子負荷への要求事項でもあります。また「パワー部の多出力化」や「チャンネルの組み替えを簡単におこないたい」というニーズから「多チャンネル化しやすいプラグイン形態の電子負荷」を求める声も多く、これらの要求をトータルに満たせる電子負荷装置が待たれていました。PLZ-Uシリーズは、このような背景から開発されました。

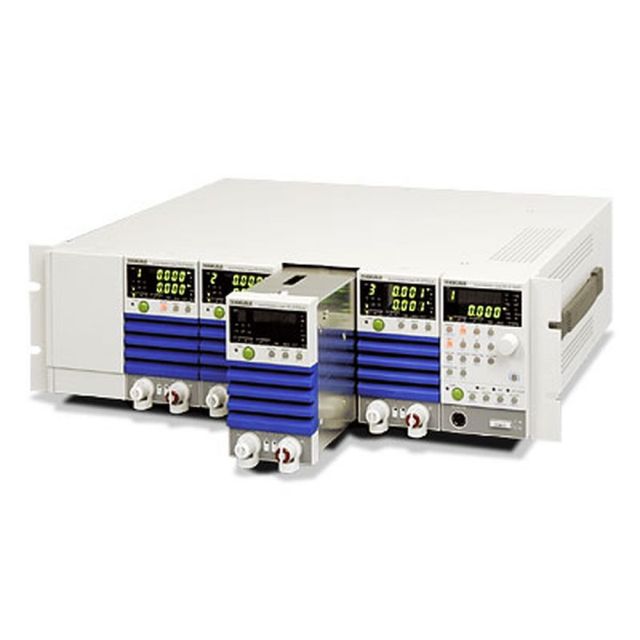

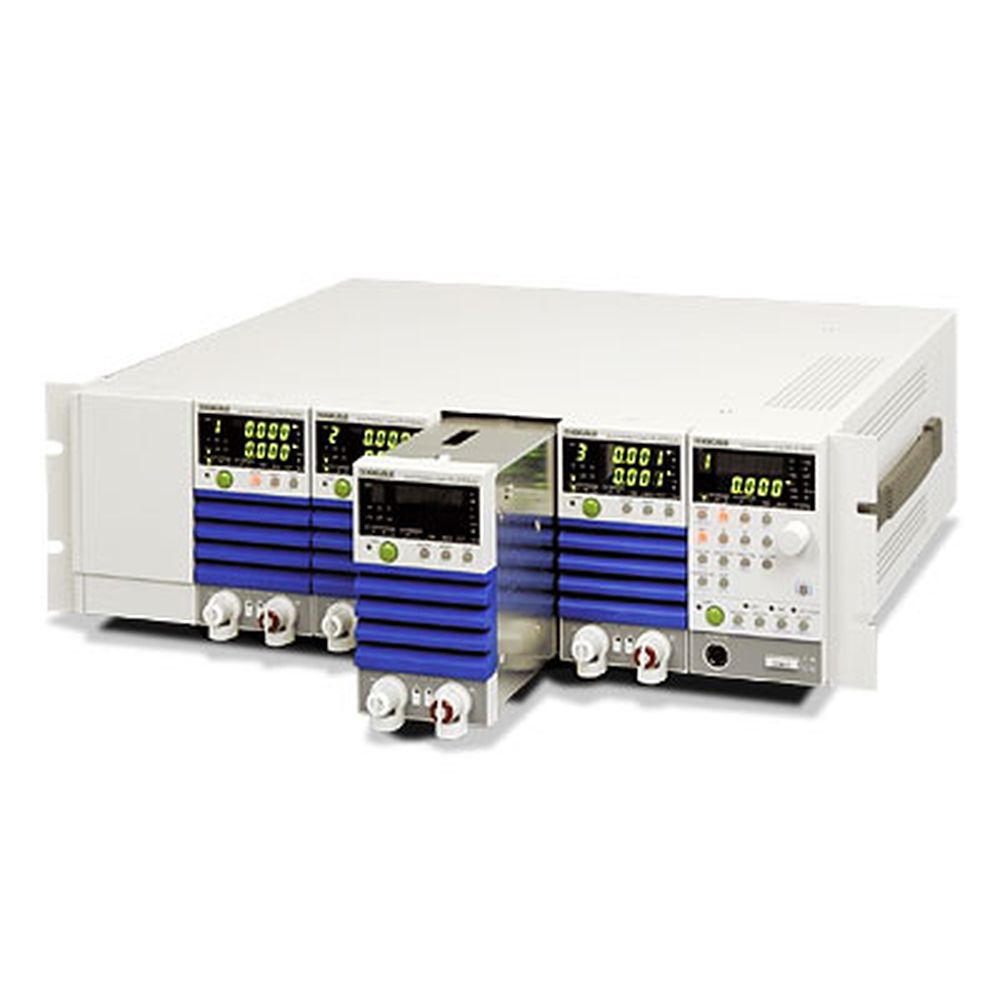

PLZ-Uシリーズは定電流、定抵抗、定電圧、定電流+定電圧、定抵抗+定電圧の5つの動作モードをもつ、小型・高性能のユニットタイプ直流電子負荷装置です。本体は、「フレーム」と「負荷ユニット」で構成され、コントロール部となる「フレーム」に「負荷ユニット」を挿入して使用します。フレームPLZ-30Fでは3チャンネル、フレームPLZ-50Fでは5チャンネルまで負荷ユニットを実装することができます。さらには負荷ユニットの並列運転が可能ですので、75Wから750W(*1)まで、被試験物の出力に応じて電流容量や電力容量をフレキシブルに変更することができます。
また、最高スルーレート2.4A/μs(*2)の高速応答と10μA(*3)の最小設定分解能に加え、ソフトスタート機能、可変スルーレート、スイッチング機能、ABCプリセットメモリ、4本のセットアップメモリ、シーケンス機能、またタイマと時間・電圧計測機能の組み合わせにより電池の放電特性評価を可能にするなど、多彩な機能を備えています。
通信機能としては、GPIBおよびRS-232Cを標準装備。各インターフェースは、IEEE488.2に加え、SCPI(Standard Commands for Programmable Instruments:試験・計測装置向けに考案された共通コマンド)にも対応しております。
形名 PLZ150U PLZ70UA
動作範囲 レンジ H 0 A~30 A 0 A~15 A
M 0 A~3 A 0 A~1.5 A
L 0 A~300 mA 0 A~150 mA
設定範囲 0 %~105 % of f.s
設定分解能 レンジ H 2 mA 1 mA
M 0.2 mA 0.1 mA
L 0.02 mA 0.01 mA
設定確度 レンジ H, M,L ±(0.2 % of set + 0.2 % of f.s) + Vin*2/500 kΩ
入力電圧変動*3 レンジ H 2 mA
M 1 mA
L 0.1 mA
リップル rms*4 3 mA 7.5 mA
p-p*5 30 mA 50 mA

保証:メーカー保証
校正:別途料金

商品仕様

製品名: PLZ70UA
型番: PLZ70UA
メーカー: 菊水電子工業
