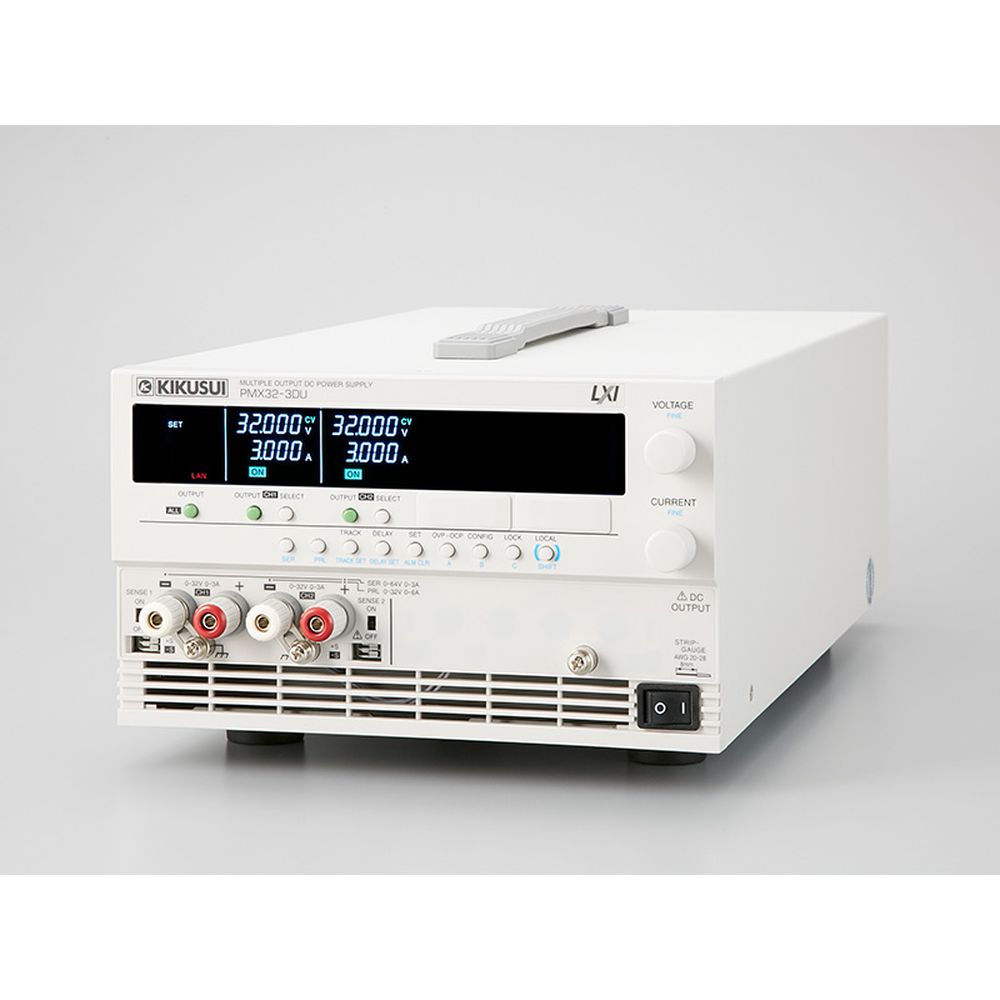

コンパクト・マルチ出力直流電源 PMX-Multiシリーズ
各出力がアイソレーション。ワンタッチで直列／並列接続が可能。出力容量200W。2、3、4出力の全3モデル。
PMX-Multiシリーズは、各出力がアイソレーションされている小型の多出力直流電源です。PMX32-3DUは2ch、PMX32-3TRは3ch、PMX32-2QUは4chを同時に出力し、各チャンネルを同時に可変（トラッキング）することができます。また、各モデルとも出力1と出力2を直列接続／並列接続がワンタッチで切替え可能です。さらにLAN（LXI規格に対応）、USB、RS232Cの通信インターフェースが標準装備ですので各種検査システムへの組み込み（システムアップ）が容易です。シリーズレギュレータ方式によるローノイズで安定した出力を得られる当シリーズは、トランジスタ、IC回路、オペアンプ等での実験、研究開発や生産ラインでの使用に最適です。
仕様
AC入力
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU |
| 公称入力定格 | 217 Vac *1、50 Hz ／ 60 Hz、単相 | ||
| 入力電圧範囲 | ± 10 ％ | ||
| 入力周波数範囲 | 47 Hz ~ 63 Hz | ||
| 突入電流（MAX）*2 | 150 A | ||
| 電力（MAX） | 700 VA | 900 VA | 800 VA |
|
|||
出力
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | ||
| 定格 | 出力電圧 | CH1 | 32.000 V | 32.000 V | 32.000 V |
| CH2 | 32.000 V | 32.000 V | 32.000 V | ||
| CH3 | ー | 6.000 V | 18.000 V | ||
| CH4 | ー | ー | 18.000 V | ||
| 出力電流 | CH1 | 3.000 A | 3.000 A | 2.000 A | |
| CH2 | 3.000 A | 3.000 A | 2.000 A | ||
| CH3 | ー | 5.000 A | 2.500 A | ||
| CH4 | ー | ー | 2.500 A | ||
| 定電圧 | 最大設定電圧 | CH1 | 33.600 V | 33.600 V | 33.600 V |
| CH2 | 33.600 V | 33.600 V | 33.600 V | ||
| CH3 | ー | 6.300 V | 18.900 V | ||
| CH4 | ー | ー | 18.900 V | ||
| 設定分解能 | 1 mV | ||||
| 電圧設定確度 *1 | ±（0.03 % set +5 mV） | ||||
| 入力電圧変動 *2 | CH1 | 3 mV | 3 mV | 3 mV | |
| CH2 | 3 mV | 3 mV | 3 mV | ||
| CH3 | ー | 1 mV | 1 mV | ||
| CH4 | ー | ー | 1 mV | ||
| 負荷変動 *3 | CH1 | 4 mV | 4 mV | 2 mV | |
| CH2 | 4 mV | 4 mV | 2 mV | ||
| CH3 | ー | 5 mV | 3 mV | ||
| CH4 | ー | ー | 3 mV | ||
| 過渡応答 *4 | 50 μs | ||||
| リップルノイズ（rms）*5 | 500 μV | ||||
| コマンドディレイ | 80 ms | ||||
| 立ち上り時間（定格負荷時）*6 | 10 ms ± 30 % | ||||
| 立ち下り時間 （無負荷時）*7 |
CH1 | 350 ms ± 30 % | 350 ms ± 30 % | 350 ms ± 30 % | |
| CH2 | 350 ms ± 30 % | 350 ms ± 30 % | 350 ms ± 30 % | ||
| CH3 | ー | 220 ms ± 30 % | 240 ms ± 30 % | ||
| CH4 | ー | ー | 240 ms ± 30 % | ||
| 温度係数（TYP値） | 100 ppm/℃ | ||||
| 定電流 | 最大設定電流 | CH1 | 3.150 A | 3.150 A | 2.100 A |
| CH2 | 3.150 A | 3.150 A | 2.100 A | ||
| CH3 | ー | 5.250 A | 2.625 A | ||
| CH4 | ー | ー | 2.625 A | ||
| 設定分解能 | 0.1 mA | ||||
| 電流設定確度 *1 | ±（0.3 % set + 0.1 % rating) | ||||
| 入力電圧変動 *2 | 0.01 % + 0.25 mA | ||||
| 負荷変動 *8 | 5 mA | ||||
| リップルノイズ（rms）*5 | CH1 | 1 mA | 1 mA | 1 mA | |
| CH2 | 1 mA | 1 mA | 1 mA | ||
| CH3 | ー | 2 mA | 1 mA | ||
| CH4 | ー | ー | 1 mA | ||
| 温度係数（TYP値） | 200 ppm/℃ | ||||
|
|||||
表示機能
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | ||
| 電圧計 | 最大表示 | 99.999（固定小数点） | |||
| 表示確度 *1 | ±（0.1 % of reading +10 mV） | ||||
| 電流計 | 最大表示 | 9.999（固定小数点） | |||
| 表示確度 *1 | ±（0.2 % of reading +5 mA） | ||||
| 動作表示 | OUTPUT ON/OFF | 出力オン : “ON“ 表示（緑色） 出力オフ : “OFF“ 表示 |
|||
| 出力オンディレイ／ オフディレイ |
設定時に “DELAY SET” 表示 出力オンディレイ／オフディレイ中は “DELAY” が点滅表示 出力オンディレイ／オフディレイ動作経過後は “DELAY” 表示 |
||||
| CV 動作 | “CV” 表示（緑色） | ||||
| CC 動作 | “CC” 表示（赤色） | ||||
| アラーム動作 | 保護機能作動時に “ALARM” 表示（赤色） | ||||
| メモリー | メモリー使用時に “PRESET A/ B/ C” のどれかが表示 | ||||
| キーロック | ロック状態で “LOCK” 表示 | ||||
| トラッキング | 動作時に “ TRACKING 1”、または“ TRACKING 2” 表示 | ||||
| リモート動作 | リモートコントロール時に “REMOTE” 表示 | ||||
| LAN 動作 | “LAN” 表示／点滅表示（状態によって変化）
|
||||
|
|||||
保護機能
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
| 過電圧保護 （OVP） |
動作 | 出力オフ、“OVP” 表示、“ALARM” 表示（赤色） | ||
| 設定範囲 | 定格出力電圧の 10 % ~ 110 % | |||
| 設定確度 | ±（1 % of rating） | |||
| 設定分解能 | 1 mV | |||
| 過電流保護 （OCP） |
動作 *1 | 出力オフ、“OCP” 表示、“ALARM” 表示（赤色） | ||
| 設定範囲 | 定格出力電流の 10 % ~ 110 % | |||
| 設定確度 | ±（1 % of rating） | |||
| 設定分解能 | 0.1 mA | |||
| 過熱保護 （OHP） |
動作 | 出力オフ、“OHP” 表示、“ALARM” 表示（赤色） | ||
| 通信監視 （WATCHDOG） |
動作 | 出力オフ、“WDOG” 表示、“ALARM” 表示（赤色） | ||
| アラーム信号入力 （ALARM IN） |
動作 | 出力オフ、“IN” 表示、“ALARM” 表示（赤色） | ||
|
||||
信号出力
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
| ステータス 信号出力 *1 |
OUTPUT ON STATUS | 出力オン時にオン | ||
| ALARM STATUS | アラーム動作時（OVP、OCP、OHP、WATCHDOG、ALARM IN）にオン | |||
| POWER ON STATUS | POWER オン時にオン | |||
|
||||
制御機能
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
| 外部コントロール | 出力オン／オフ制御 （OUTPUT ON / OFF CONT） |
論理選択可能：
|
||
| アラーム入力 （ALARM IN） |
アラーム信号入力（0.5 s 以上接点スイッチを短絡）で出力オフ | |||
センシング
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU |
| センシング | 片道 0.6 V（ただし、出力端子は定格電圧で制限される） | ||
並列運転/直列運転
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
| 並列運転 | ||||
| 動作チャンネル | マスタ：CH2、スレーブ：CH1 | |||
| 定電圧 | 動作範囲 | 0V ~ 32 V | ||
| 設定範囲 | 0V ~ 33.6 V | |||
| 設定確度 *1 | 0.3 % set + 0.1 % rating | |||
| 設定分解能 | 1 mV | |||
| 定電流 | 動作範囲 | 0 A ~ 6 A | 0 A ~ 4 A | |
| 設定範囲 | 0 A ~ 6.3 A | 0 A ~ 4.2 A | ||
| 設定確度 *1 | 0.4 % set + 0.1 % rating | |||
| 設定分解能 | 0.2 mA | |||
| 電圧計 | 最大表示 | 99.999（固定小数点） | ||
| 表示確度 *1 | ±（0.5 % of reading + 10 digit） | |||
| 電流計 | 最大表示 | 9.999（固定小数点） | ||
| 表示確度 *1 | ±（1 % of reading + 10 digit） | |||
| 直列運転 | ||||
| 動作チャンネル | マスタ：CH2、スレーブ：CH1 | |||
| 定電圧 | 動作範囲 | 0 V ~ 64 V | ||
| 設定範囲 | 0 V ~ 67.2 V | |||
| 設定確度 *1 *2 | 0.3 % set + 0.1 % rating | |||
| 設定分解能 | 2 mV | |||
| 定電流 | 動作範囲 | 0 A ~ 3 A | 0 A ~ 2 A | |
| 設定範囲 | 0 A ~ 3.15 A | 0 A ~ 2.1 A | ||
| 設定確度 *1 | 0.4 % set + 0.1 % rating | |||
| 設定分解能 | 0.1 mA | |||
| 電圧計 | 最大表示 | 99.999（固定小数点） | ||
| 表示確度 *1 *2 | ±（0.5 % of reading + 20 digit） | |||
| 電流計 | 最大表示 | 9.999（固定小数点） | ||
| 表示確度 *1 | ±（1 % of reading + 5 digit） | |||
|
||||
その他の機能
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
| 出力オンディレイ／オフディレイ | ||||
| 動作チャンネル | 各チャンネル | |||
| 設定 | 出力オン／オフの遅延時間を設定 | |||
| 設定範囲 | 0.0 s ~ 99.9 s | |||
| 設定分解能 | 0.1 s | |||
| 設定確度 *1 | ±50 ms | |||
| メモリー | 電圧、電流、OVP 、OCP、および出力オンディレイ／オフディレイの各設定値の組み合わせを 3 つ保存 | |||
| キーロック | 3 通りの中から選択 Loc1：OUTPUT キーとメモリー（ A / B / C ) の呼び出し以外をロック Loc2：OUTPUT キー以外をロック Loc3：すべてのキーとロータリノブをロック |
|||
| トラッキング | ||||
| 動作チャンネル | 各チャンネル | |||
| 動作モード | トラッキング機能 1 *2 | 絶対値変化 | ||
| トラッキング機能 2 *3 | 比率変化 | |||
| 設定確度 | CV 設定確度 | 0.4 % of rating + 40 mV | ||
| CC 設定確度 | 0.7 % of rating + 10 mA | |||
|
||||
インターフェース
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
| 共通仕様 | ソフトウェアプロトコル | IEEE Std 488.2-1992 | ||
| コマンド言語 | SCPI Specification 1990.0 に準拠 | |||
| RS232C | ハードウェア | EIA232D 仕様に準拠（端子台を除く） D-SUB 9 ピン端子台（オス） ボーレート：1200, 2400, 4800, 9600, 19200, 38 400, 57600, 115200 bps データ長：8 bit、ストップビット：1 bit、パリティビット：なしフロー制御：なし |
||
| プログラムメッセージ ターミネータ |
受信時 LF、送信時 LF | |||
| USB | ハードウェア | 標準 B タイプソケット USB2.0 仕様に準拠、通信速度 12 Mbps (Full speed) |
||
| プログラムメッセージ ターミネータ |
受信時：LF または EOM、送信時：LF+EOM | |||
| デバイスクラス | USBTMC-USB488 デバイスクラス仕様に準拠。 | |||
| LAN | ハードウェア | IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4, RJ-45 端子台 |
||
| 対応規格 | LXI Device Specification 2016 LXI HiSLIP Extended Function Rev. 1.0 LXI VXI-11 Extended Function Rev. 1.0 |
|||
| 通信プロトコル | VXI-11、HiSLIP、SCPI-RAW、SCPI-Telnet | |||
| メッセージターミネータ | VXI-11、HiSLIP: 受信時LF または END、送信時LF + END SCPI-RAW: 受信時 LF、送信時 LF |
|||
一般仕様
| 形名 | PMX32-3DU | PMX32-3TR | PMX32-2QU | |||||||
| 質量（本体のみ） | 約 13 kg | |||||||||
| 環境条件 | 動作温度範囲 | 0 ℃ ~ 40 ℃ | ||||||||
| 動作湿度範囲 | 20 %rh ~ 85 %rh（結露なし） | |||||||||
| 保存温度範囲 | -25 ℃ ~ 70 ℃ | |||||||||
| 保存湿度範囲 | 90 %rh 以下（結露なし） | |||||||||
| 設置場所 | 屋内使用、2000 ｍ まで、過電圧カテゴリⅡ | |||||||||
| 対接地電圧 | 各チャンネル間 | ±70 Vdc | ||||||||
| 出力 ⇔ シャシ間 | ±70 Vdc | |||||||||
| 耐電圧 | 一次 ⇔ シャシ間 | 1500 Vac、1 分間にて異常なし | ||||||||
| 一次 ⇔ 二次間 | 2600 Vac、1 分間にて異常なし | |||||||||
| 二次 ⇔ シャシ間 | 1500 Vdc、1 分間にて異常なし | |||||||||
| 絶縁抵抗 | 一次 ⇔ シャシ間 | 500 Vdc、30 MΩ 以上 | ||||||||
| 一次 ⇔ 二次間 | ||||||||||
| 二次 ⇔ シャシ間 | ||||||||||
| 各チャンネル間 | ||||||||||
| 冷却方式 | ファンモータによる強制空冷（感熱コントロール） | |||||||||
| コモン | 各チャンネルが独立 各チャンネル間の耐電圧は± 70 V |
|||||||||
| 接地極性 | 負接地、または正接地可能 | |||||||||
| 付属品 | 電源コード：1本（仕向け先によって異なります。）、出力端子カバーセット：1組、CD-ROM（1枚）、パッキングリスト（1枚）、安全のために（1冊） | |||||||||
| 電磁適合性（EMC）*1 *2 | 以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU EN 61326-1（Class A 商品仕様
| |||||||||
