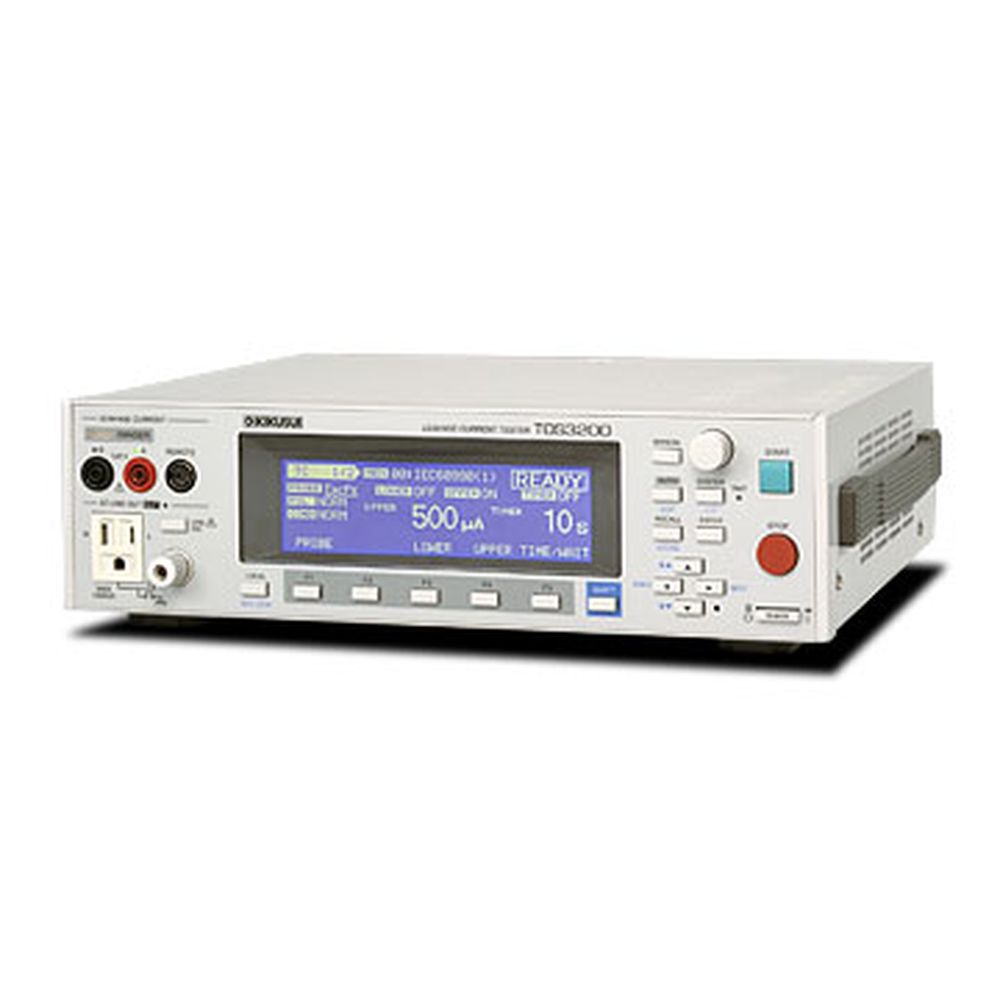

菊水電子工業 リーケージカレントテスタ TOS3200
概要
一般電気機器のさまざまな安全規格に準拠。
接触電流（タッチカレント）および保護導体電流（接地漏れ電流）の各試験に対応。リーケージカレントテスタTOS3200は医用電気機器を除く一般電気機器向けの漏洩電流（接触電流、保護導体電流）試験を行うための試験器です。IEC、UL、JIS、電気用品安全法などの規格要求に対応した試験を行うことができます。本体内のメモリに情報技術、家電、AV、照明、電動工具、計測・制御機器のIEC/JIS規格と電気用品安全法の試験条件を51種類格納してありますので、簡単なパネル操作で規格試験を行うことができます。
| 測定項目、測定モード | |||
|---|---|---|---|
| 測定項目 | TC（接触電流測定）、PCC（保護導体電流測定）、METERの3種 | ||
| 測定方法 | TC | 測定回路網（NTWK）を利用して基準抵抗の電圧降下を測定して算出 | |
| PCC | 保護接地線に接続した基準抵抗の電圧降下を測定して算出 | ||
| METER | 測定端子を使用して電圧、電流を測定 | ||
| 測定モード | DC/RMS/PEAK（RMSは真の実効値） | ||
| 測定回路網 | ネットワークA | 基本測定素子：（1.5kΩ//0.22μF）＋500Ω | |
| （NTWK） | ネットワークB/B1 | 基本測定素子：（1.5kΩ//0.22μF）＋500Ω//（10kΩ＋0.022μF） | |
| ネットワークC | 基本測定素子：（1.5kΩ//0.22μF）＋500Ω//（10kΩ＋（20kΩ＋6.2nF）//9.1nF） | ||
| ネットワークD | 基本測定素子：1kΩ | ||
| ネットワークE | 基本測定素子：1kΩ//（10kΩ＋11.225nF＋579Ω） | ||
| ネットワークF | 基本測定素子：1.5kΩ//0.15μF | ||
| ネットワークG | 基本測定素子：2kΩ | ||
| 回路網の定数確度 | 抵抗：±0.1%、コンデンサ0.15μF：±2%、その他：±1% | ||
| 電流測定部 | |||
| 測定範囲 | レンジ1 | DC/RMS：30μA~600μA、 | |
| PEAK：50μA~850μA （*3） | |||
| レンジ2 | DC/RMS：125μA~6.00mA、 | ||
| PEAK：175μA~8.50mA（*3） | |||
| レンジ3 | DC/RMS：1.25mA~30.0mA、 | ||
| PEAK：1.75mA~90.0mA（*3） | |||
| レンジ切り替え | AUTO/FIX | ||
| 測定電流（i）表示／分解能 | i<1mA： □□□μA/1μA, 1mA≤i<10mA： □.□□mA/0.01mA | ||
| 10mA≤i<100mA：□□,□mA/0.1mA | |||
| 測定確度 | レンジ1 | DC | ±（5.0% of rdng ＋ 20μA） |
| RMS | DC/15Hz≤f≤10kHz：±（5.0% of rdng ＋ 5μA） | ||
| 10kHz<f≤1MHz：±（5.0% of rdng ＋ 10μA） | |||
| PEAK | 15Hz≤f≤10kHz：±（5.0% of rdng ＋ 10μA） | ||
| レンジ2 | DC | ±（5.0% of rdng ＋ 50μA） | |
| RMS | DC/15Hz≤f≤10kHz：±（2.0% of rdng ＋ 20μA） | ||
| 10kHz≤f≤1MHz：±（5.0% of rdng ＋ 20μA） | |||
| PEAK | 15Hz≤f≤1kHz：±（2.0% of rdng ＋ 50μA） | ||
| 1kHz<f≤10kHz：±（5.0% of rdng ＋ 50μA） | |||
| レンジ3 | DC | ±（5.0% of rdng ＋ 0.5mA） | |
| RMS | DC/15Hz≤f≤10kHz：±（2.0% of rdng ＋ 0.2mA） | ||
| 10kHz<f≤1MHz：±（5.0% of rdng ＋ 0.2mA） | |||
| PEAK | 15Hz≤f≤1kHz：±（2.0% of rdng ＋ 0.5mA） | ||
| 1kHz<f≤10kHz：±（5.0% of rdng ＋ 0.5mA） | |||
| 入力抵抗、入力容量 | 1MΩ±1%、 <200pF | ||
| コモンモード除去比 | f≤10kHz：60dB以上、10kH<f≤1MHz：40dB以上 | ||
| 判定機能 | |||
| 判定方法 | ウインドコンパレータ方式での上限・下限電流設定によるPASS/FAIL判定 | ||
| 判定 | 上限設定以上の電流ではU-FAIL、下限設定以下の電流ではL-FAIL判定 | ||
| 表示etc | U-FAIL/L-FAIL/PASS表示、ブザー鳴動 | ||
| PASSホールド | PASS判定を保持する時間を0.2s~10.0sまたはHOLDに設定可能 | ||
| 設定範囲 | レンジ1 | DC/RMS：30μA~600μA、 | |
| PEAK：50μA~850μA （*4） | |||
| レンジ2 | DC/RMS：151μA~6.00mA、 | ||
| PEAK：213μA~8.50mA （*4） | |||
| レンジ3 | DC/RMS：1.51mA~30.0mA、 | ||
| PEAK：2.13mA~90.0mA （*4） | |||
| 判定確度 | 測定確度に準ずる（rdngをsetに読み変えてください） | ||
| AB間電圧測定 | |||
| 測定範囲 | DC/RMS：10.000V~300.0V、PEAK：15.000V~430.0V | ||
| 確度 | ±（3% of rdng ＋ 2V）、測定レンジはAUTOに固定 | ||
| 入力インピーダンス | 約40MΩ | ||
| SELV検出 | SELVを設定してその値を超えたらDANGERランプ点灯 | ||
| SELV設定範囲 | 10V~99V、1Vステップ、OFF機能あり | ||
| タイマー、試験実行機能、メモリ | |||
| タイマー | 試験待ち時間 | 設定範囲：0s~999s、 | |
| 確度：±（100ppm of set ＋ 20ms） | |||
| 試験時間 | 設定範囲：1s~999s/OFF機能、 | ||
| 確度：±（100ppm of set ＋ 20ms） | |||
| 試験実行 | 自動試験（AUTO）：最大100ステップの試験条件を自動実行 | ||
| 単独試験（MANUAL）：TC,PCC,METERの各測定を単独実行 | |||
| メモリ | 試験条件 | AUTO：最大100ステップの試験条件を最大100通り（トータル・ステップは500まで） | |
| MANUAL：最大100通りの試験条件を記憶 | |||
| 試験結果 | 試験終了時の判定結果出力中に保存するか否かを選択可能 | ||
| AUTO：最大50プログラム分を試験結果を記録可能 | |||
| MANUAL：最大50試験分の試験結果を記録可能 | |||
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | TOS3200 |
|---|---|
| 型番: | TOS3200 |
| メーカー: | 菊水電子工業 |
