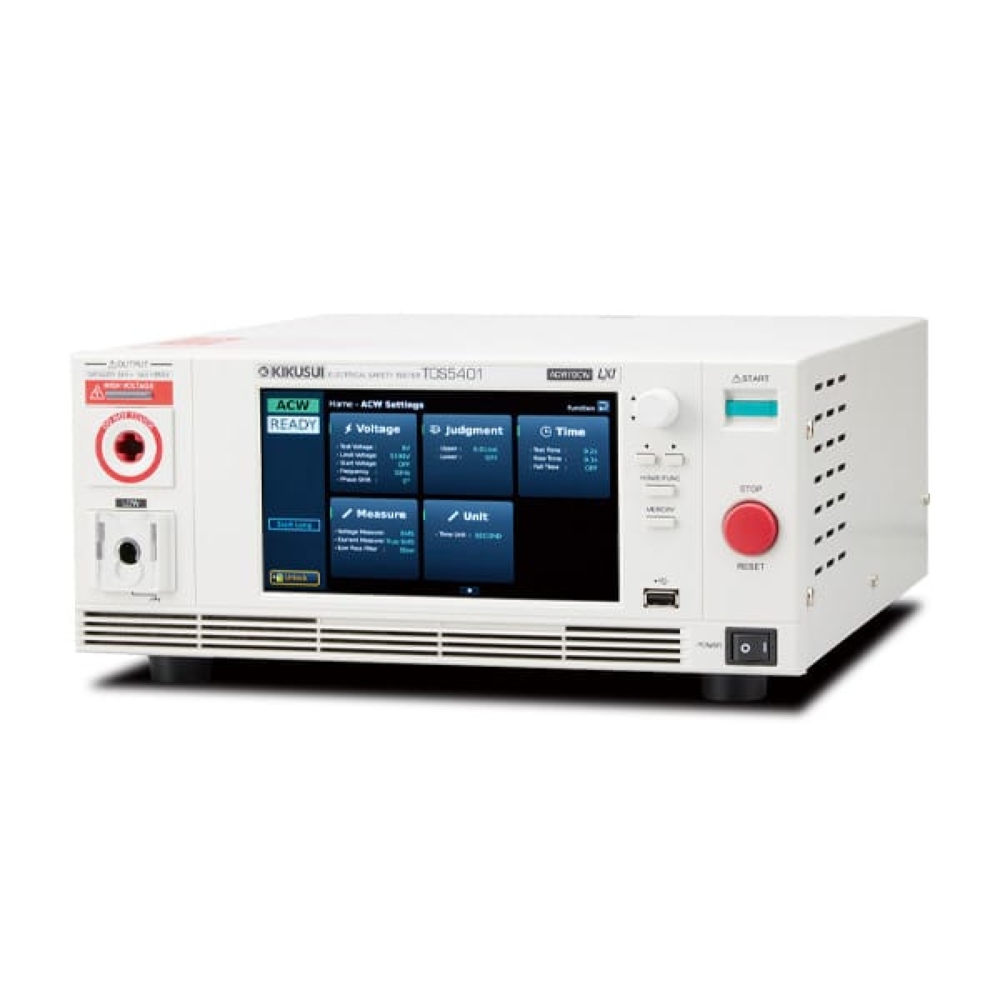

【お問合せ商品】菊水電子工業 AC/DC耐電圧試験器 TOS5400
- 高安定な出力を実現するPWMアンプ方式
- 5kV/100mA(500VA)のAC耐電圧試験(TOS5401/TOS5402)
- 6kV/10mA(50W)のDC耐電圧試験(TOS5401/5403)
- タッチパネルディスプレイを搭載
- LAN、USB、RS232Cを標準装備
- 出力制御、計測の高速化により高速タクトタイムに対応
TOS5400シリーズは、電気製品の安全確保に必要とされている4つの試験の中で、耐電圧試験、絶縁抵抗試験をするための試験器です。
出力は5kV/100mA(AC)、6kV/10mA(DC)でIEC、EN、BS、VDE、UL、CSA、GB、JISなどの安全規格および電気用品安全法の要求事項に基づく電子機器、電子部品の耐電圧/絶縁抵抗試験が可能です。高効率PWMスイッチングアンプの採用により、ACライン電圧や周波数の変動があっても出力電圧を安定的に維持できるため、電源環境が不安定な地域でも信頼性の高い評価試験が可能です。
さらに当社の耐電圧・絶縁抵抗試験器として初めてタッチパネルディスプレイを搭載し、直感的で効率的な操作性を実現しました。放電検出は応答速度(感度)を変更できるため、瞬間的に発生する放電や高周波成分を含む放電も検出でき、アーク放電やコロナ放電等に対応できます。また、安全性に配慮し、意図しない試験開始を抑制するStart Long機能(START長押しで試験開始)を搭載しました。
研究開発、品質保証試験、規格認証機関での試験設備、さらには生産ラインの検査まで、幅広い用途で活躍する新たなスタンダードモデルです。
仕様
耐電圧試験部
出力機能
AC 出力部(ACW のみ)
| 項目 | TOS5401 | TOS5402 | ||
|---|---|---|---|---|
| 出力範囲 | 0.05kV ~ 5.00kV | |||
| 出力設定確度 | ±(2% of setting + 20V)(無負荷時) | |||
| 出力設定範囲 | 0.000kV ~ 5.500kV | |||
| 0.000kV ~ 1.500kV(Time Unit: CYCLE かつ Phase Shift:0° に設定時) | ||||
| 出力分解能 | 1V | |||
| 最大定格出力*1 | 500VA(5kV/100mA) | |||
| 最大定格電圧 | 5kV | |||
| 最大定格電流 | 100mA(出力電圧 0.5kV 以上) | |||
| トランス容量 | 500VA | |||
| 出力電圧波形*2 | 波形 | 正弦波 | ||
| 位相シフト | 出力電圧波形の位相をゼロクロスポイントから約 90° ずらして開始可能 | |||
| ひずみ率 | 3% 以下(無負荷時または純抵抗負荷時、出力電圧 0.5kV 以上) | |||
| 周波数 | 50Hz/60Hz | |||
| 周波数確度 | ± 0.5%(電圧上昇中を除く) | |||
| 電圧変動率 | ± 10% 以下(最大定格負荷→無負荷) | |||
| 入力電圧変動 | ± 0.3%(5kV 無負荷時、電源電圧 90V ~ 250V) | |||
| 短絡電流 | 200mA 以上(出力電圧 1.0kV 以上) | |||
| 出力方式 | PWM スイッチング方式 | |||
*1 連続で試験をする場合、上限判定基準値の設定によっては出力時間の制限と休止時間が必要になることがあります。 *2 容量の値に電圧依存性のある試料(セラミックコンデンサなど)を負荷にした場合には、波形にひずみが発生することがあります。ただし、試験電圧 1.5kV の場合には、1000pF 以下の容量の影響は無視できます。また、TOS54 シリーズの高圧電源部は PWM スイッチング方式のため、試験電圧が 500V 以下ではスイッチングノイズ、スパイクノイズの占める割合が大きくなり、試験電圧が低くなるほど波形のひずみも大きくなります。
DC 出力部(DCW のみ)
| 項目 | TOS5401 | TOS5403 | ||
|---|---|---|---|---|
| 出力範囲 | 0.05kV ~ 6.00kV | |||
| 出力設定確度 | ±(2% of setting + 20V)(無負荷時) | |||
| 出力設定範囲 | 0.000kV ~ 6.200kV | |||
| 出力分解能 | 1V | |||
| 最大定格出力*1 | 50W(5kV/10mA) | |||
| 最大定格電圧 | 6kV | |||
| 最大定格電流 | 10mA | |||
| リップル(TYP) | 5kV 無負荷 | 50Vp-p | ||
| 最大定格負荷 | 100Vp-p | |||
| 電圧変動率 | 3% 以下(最大定格負荷→無負荷) | |||
| 短絡電流(TYP) | 40mA(6kV 出力時) | |||
| 放電機能 | 試験終了時に強制放電(放電抵抗 125kΩ)*2、最大静電容量:1 μF*3 放電時間:0.0s ~ 100.0s インターロック作動時の放電機能:ON/OFF |
|||
*1 連続で試験をする場合、上限判定基準値の設定によっては出力時間の制限と休止時間が必要になることがあります。 *2 下記条件のとき、充電電流の影響でFAIL 判定または保護動作が作動することがあります。EUT の静電容量:1 μF、Rise Time:1.0 秒以下、Judge Delay:1.2 秒以下 *3 直流耐電圧試験において2 秒以内に放電できる最大静電容量です。最大静電容量を超えても試験はできますが、放電時間が長くなりますのでご注意ください。
共通
| 項目 | TOS5401 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|---|
| 開始電圧機能 | 試験開始時の電圧を試験電圧の 1% ~ 99% に設定可能。分解能 1% | ||||
| Time Unit を CYCLE に設定した場合には無効 | - | ||||
| 制限電圧機能 | 試験電圧設定の上限値を設定可能。ACW: 0.000kV ~ 5.500kV、DCW: 0.000kV ~ 6.200kV | ||||
| ACW: 0.000kV ~ 1.500kV(Time Unit: CYCLE かつ Phase Shift:0° に設定時) | - | ||||
| 出力電圧監視機能 | 出力電圧が設定値の±(350V)を越えた場合に、出力が遮断され保護機能が作動する。 | ||||
測定機能
電圧計
| 項目 | TOS5401 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|---|
| 測定範囲 | AC/DC: 0.000kV ~ 6.500kV | AC: 0.000kV ~ 6.500kV | DC: 0.000kV ~ 6.500kV | ||
| 表示 | □. □□□ kV | ||||
| 確度 | V < 500V: ± (1.5% of reading + 10V) | ||||
| V ≥ 500V: ± 1.5% of reading | |||||
| 応答*1 | ACW:真の実効値/平均値応答実効値表示を切り替え可能。DCW、IR:平均値 | 平均値 | |||
| ホールド機能 | PASS/FAIL 判定表示中に試験終了時の測定電圧値を保持。 | ||||
*1 真の実効値および平均値応答実効値換算において、測定確度を満たすには 50ms 以上の応答時間が必要です。
電流計
| 項目 | TOS5401 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|---|
| 測定範囲 | AC: 0.00mA ~110mA | AC: 0.00mA ~110mA | DC: 0.00mA ~11mA | ||
| DC: 0.00mA ~11mA | |||||
| 表示(i = 測定電流) | i < 10uA | □. □μA | |||
| 10uA ≤ i < 100uA | □□. □μA | ||||
| 100uA ≤ i < 1mA | □□□. □μA*1 | ||||
| 1mA ≤ i < 10mA | □. □□□mA*2 | ||||
| 10mA ≤ i < 100mA | □□. □□mA*2 | ||||
| 100mA ≤ i | □□□. □□mA | ||||
| 確度*3(i = 測定電流) | 1.00mA ≤ i | ±(1.5% of reading) | |||
| i < 1.00mA | ±(1.5% of reading + 20 μA) | ||||
| 応答*4 | ACW:真の実効値/平均値応答実効値表示を切り替え可能。DCW:平均値 | 平均値 | |||
| ホールド機能 | PASS 判定表示中に試験終了時の測定電流値を保持。 | ||||
*1 測定範囲により、□ . □□□□ mA と表示される場合があります。 *2 測定範囲により、小数点以下の表示桁数が1 桁増える場合があります。 *3 湿度70% 以上の場合には、50 μA を加算してください。交流電圧試験では、テストリードや治具などのストレー容量にも電流が流れます。 *4 真の実効値および平均値応答実効値換算において、測定確度を満たすには50ms 以上の応答時間が必要です。
判定機能
| 項目 | TOS5401 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|---|
| 電流判定*1 | 機能 | 判定時に出力が遮断される。ビープ音量はPASS、FAIL それぞれ設定可能。 | |||
| UPPER FAIL | 判定方法 | 上限判定基準値(Upper)以上の電流を検出するとUPPER FAIL 判定。 | |||
| 表示 | ディスプレイに表示 | ||||
| ビープ音 | オン | ||||
| SIGNAL I/O | STOP 信号が入力されるまでU FAIL 信号が連続で出力される。 | ||||
| LOWER FAIL | 判定方法 | 下限判定基準値(Lower)以下の電流を検出するとLOWER FAIL 判定。電圧上昇時間(Rise Time)中とACW 試験の電圧下降時間(Fall Time)中は判定しない。 | |||
| 表示 | ディスプレイに表示 | ||||
| ビープ音 | オン | ||||
| SIGNAL I/O | STOP 信号が入力されるまでL FAIL 信号が連続で出力される。 | ||||
| PASS | 判定方法 | 試験時間を経過してUpper-FAIL、Lower-FAIL でなければPASS 判定。 | |||
| 表示 | ディスプレイに表示 | ||||
| ビープ音 | オン(Pass Hold の設定にかかわらず0.2s 固定) | ||||
| SIGNAL I/O | Pass Hold に設定した時間までPASS 信号が連続で出力される。Pass Hold をInfinity に設定した場合には、STOP 信号が入力されるまでPASS 信号が連続で出力される。 | ||||
| 上限判定基準値(Upper)設定範囲 | AC:0.01mA ~110.00mA DC:0.01mA ~11.00mA | DC:0.01mA ~11.00mA | |||
| 下限判定基準値(Lower)設定範囲 | AC:0.00mA ~109.99mA、またはOFF DC:0.00mA ~10.99mA、またはOFF | DC:0.00mA ~10.99mA、またはOFF | |||
| 判定確度*2 | 1.00mA ≤ i | ±(1.5% of setting) | |||
| i < 1.00mA | ±(1.5% of setting + 20 μA) | ||||
| 電流検出方法 | 電流の真の実効値、または平均値を算出し、基準値と比較 | ||||
| 校正 | 純抵抗負荷を使用して正弦波の実効値で校正 | ||||
| 放電検出機能 | 機能 | Upper 判定とは別にEUT の放電を検出する低域通過方式(LPF)と高域通過方式(HPF)を選択可能。 | |||
| LPF | 判定基準値はUpper 設定値よりも高い値に設定される。Fast/Medium/Slow の3 段階に切り替え可能。主に通常の耐電圧試験用。 | ||||
| HPF | 判定基準値はUpper 設定値にかかわらず固定の値に設定される。High/Medium/Low の3 段階に切り替え可能。主に小規模な放電の検出用。 | ||||
*1 記条件のとき、充電電流の影響でFAIL 判定または保護動作が作動することがあります。EUT の静電容量:1 μF、Rise Time:1 秒以下、Judge Delay:1.2 秒以下 *2 湿度70% 以上の場合には、50 μA を加算してください。交流電圧試験では、テストリードや治具などのストレー容量にも電流が流れます。
タイマー機能
| 項目 | TOS5401 | TOS5402 | TOS5403 | |
|---|---|---|---|---|
| 電圧上昇時間(Rise Time) | 設定範囲 | 0.1s ~ 100s、または OFF。 | ||
| ACW 試験時に Time Unit を CYCLE に設定した場合*1 | - | |||
| ・Phase Shift 設定が 0° のとき:OFF で固定 | ||||
| ・Phase Shift 設定が 90° のとき:1/4 Cycle で固定 | ||||
| 設定分解能 | 0.1s | |||
| 電圧下降時間(Fall Time) | 設定範囲 | 0.1s ~ 100s、または OFF。PASS 判定時のみ有効。 | ||
| ACW 試験時に Time Unit を CYCLE に設定した場合には OFF で固定。 | - | |||
| 設定分解能 | 0.1s | |||
| 試験時間(Test Time) | 設定範囲 | 0.1s ~ 1000s、または OFF。 | ||
| ACW 試験時に Time Unit を CYCLE に設定した場合 ・50Hz 時:2Cycle ~ 50000Cycle ・60Hz 時:2Cycle ~ 60000Cycle | - | |||
| 設定分解能 | 0.1s または 1 Cycle | |||
| 判定遅延時間(Judge Delay) | 設定範囲 | 0.1s ~ 100s | - | 0.1s ~ 100s |
| 設定分解能 | 0.1s | - | 0.1s | |
| 確度 | ±(100ppm + 20ms)(Fall Time を除く) | |||
*1 Phase Shift を90°に設定した場合には、1/4 波長分の時間がRise Time として固定で設定されるため、Test Time + 1/4 周期の間電圧が出力されます。一例として、Test Time:2 Cycle、Phase Shift:90°、Frequency:50Hz に設定した場合には、20ms*(2 + 1/4 周期) で約45ms の間電圧が出力されます。
絶縁抵抗試験部
出力機能
| 項目 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|
| 出力電圧 | 25Vdc ~1000Vdc、負極性 | |||
| 出力設定確度 | ±(1.0% of setting + 2 V) | |||
| 出力設定範囲 | 0.00kV ~1.02kV | |||
| 出力設定分解能 | 1V | |||
| 最大定格負荷 | 1W (-1000Vdc/1mA) | |||
| 最大定格電流 | 1mA | |||
| リップル | 1000V 無負荷 | 2Vp-p 以下 | ||
| 最大定格負荷 | 10Vp-p 以下 | |||
| 電圧変動率 | 1% 以下(最大定格負荷→無負荷) | |||
| 短絡電流 | 12mA 以下 | |||
| 放電機能 | 試験終了時に強制放電(放電抵抗:約25k Ω)*1、最大静電容量 2 μF*2 放電時間:0.0s ~100.0s インターロック作動時の放電機能:ON/OFF | |||
| 出力電圧監視機能 | 出力電圧が±(10% of setting + 10V) を越えた場合に、出力が遮断され保護機能が作動する。 | |||
*1 下記条件のとき、充電電流の影響で FAIL 判定または保護動作が作動することがあります。EUT の静電容量:2 μF、Rise Time:1.5 秒以下、Judge Delay:2.0 秒以下、Low Pass Filter: OFF *2 絶縁抵抗試験において 2 秒以内に放電できる最大静電容量です。最大静電容量を超えても試験はできますが、放電時間が長くなりますのでご注意ください。
測定機能
電圧計
| 項目 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|
| 測定範囲 | 0V ~ -1200V | |||
| 表示(v=測定電圧) | v < 10V | □ . □ V | ||
| 10V ≤ v < 100V | □□ . □ V | |||
| 100V ≤ v < 1000V | □□□ . □ V | |||
| 1000V ≤ v | □□□□ . □ V | |||
| 確度 | ±(1% of reading + 1V) | |||
抵抗計
| 項目 | TOS5402 | TOS5403 | |
|---|---|---|---|
| 測定範囲/確度*1(i:測定電流)(R:測定絶縁抵抗) | 40nA ≤ i ≤ 100nA | 200.00MΩ≤R≤10.000GΩ:±(20% of reading) | |
| 100nA < i ≤ 200nA | 100.00MΩ≤R < 5.000GΩ:±(10% of reading) 5.000GΩ≤R≤10.000GΩ:±(20% of reading) |
||
| 200nA < i ≤ 1000nA | 10.000MΩ≤R < 5.000GΩ:±(5% of reading) | ||
| 1 μA < i ≤ 2mA | 0.001MΩ≤R < 10.000MΩ:±(2% of reading + 5digit) 10.000MΩ≤R < 2.000GΩ:±(2% of reading) |
||
| 表示(R:測定絶縁抵抗) | 25kΩ ≤ R < 1.000MΩ | □□□kΩ | |
| 1.000MΩ ≤ R < 20.0 GΩ | □ . □□□MΩ | ||
| □□ . □□MΩ | |||
| □□□ . □MΩ | |||
| □ . □□□GΩ | |||
| □□ . □□GΩ | |||
| 20.0GΩ ≤ R | OVER | ||
| ホールド機能 | 試験終了時の測定抵抗値をPASS判定表示中に保持。 | ||
| 応答 | 平均値応答(平均化時間100ms固定) | ||
*1 湿度 70%rh 以下(結露なし)、テストリードの揺れなどの外乱がない場合。200nA 以下の測定については湿度 50%Rh 以下。
判定機能
| 項目 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|
| 判定方式/判定動作*1 | 機能 | 判定時に出力が遮断される。ビープ音量はPASS、FAILそれぞれ設定可能。 | ||
| UPPER FAIL | 判定方法 | 上限判定基準値(Upper)以上の抵抗値を検出するとUPPER FAIL判定。電圧上昇時間(Rise Time)中は判定しない。 | ||
| 表示 | ディスプレイに表示 | |||
| ビープ音 | オン | |||
| SIGNAL I/O | STOP信号が入力されるまでU FAIL信号が連続で出力される。 | |||
| LOWER FAIL | 判定方法 | 下限判定基準値(Lower)以下の抵抗値を検出した場合、または電圧上昇中に異常があった場合にLOWER FAIL判定。 | ||
| 表示 | ディスプレイに表示 | |||
| ビープ音 | オン | |||
| SIGNAL I/O | STOP信号が入力されるまでL FAIL信号が連続で出力される。 | |||
| PASS | 判定方法 | 試験時間を経過してUpper-FAIL、Lower-FAILでなければPASS判定。 | ||
| 表示 | ディスプレイに表示 | |||
| ビープ音 | オン(Pass Holdの設定にかかわらず0.2s固定) | |||
| SIGNAL I/O | Pass Holdで設定した時間までPASS信号が出力される。Pass HoldでInfinityを設定した場合にはSTOP信号が入力されるまでPASS信号が連続で出力される。 | |||
| 上限判定基準値(Upper)設定範囲 | 0.001MΩ~10.000GΩ | |||
| 下限判定基準値(Lower)設定範囲 | 0.000MΩ~9.999GΩ | |||
| 判定確度(Upper, Lower共通)*2*3*4 | 測定確度 +2 digit | |||
*1 下記条件のとき、充電電流の影響でFAIL判定または保護機能が作動することがあります。EUTの静電容量:2μF、Rise Time:1.5秒以下、Judge Delay:2.0秒以下、Low Pass Filter:OFF *2 湿度70%rh以下(結露なし)、テストリードの揺れなどの外乱がない場合。 *3 5μA以下の判定は、1.0秒以上の試験時間が必要です。 *4 Low Pass FilterをMediumに設定した場合には、0.3秒以上の試験時間が必要です。Low Pass FilterをSlowに設定した場合には、0.5秒以上の試験時間が必要です。
タイマー機能
| 項目 | TOS5402 | TOS5403 | ||
|---|---|---|---|---|
| 電圧上昇時間(Rise Time) | 設定範囲 | 0.1s~ 100s、または OFF | ||
| 設定分解能 | 0.1s | |||
| 電圧下降時間(Fall Time) | 0.1s~ 100s、または OFF(PASS判定時のみ有効) | |||
| 判定遅延時間(Judge Delay) | 設定範囲 | 0.1s~ 100s | ||
| 設定分解能 | 0.1s | |||
| 確度 | ±(100ppm + 20ms)(Fall Timeを除く) | |||
その他
自動試験
| 項目 | 仕様 |
|---|---|
| プログラム数 | 61 |
| ステップ数 | 2 |
| 試験モード | 下記を除く単独試験設定と同じ設定が可能。同一の試験も連続して選択可能。
|
| FAIL判定時の動作 | 下記動作を選択可能
|
| ステップ間のインターバル時間 | 0.1s~ 100s |
| ステップ開始条件 | 下記動作を選択可能
|
一般仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 環境 | 設置場所 | 屋内、高度 2000mまで。汚染度 2*1 | |
| 仕様保証範囲 | 温度 | 5℃~ 35℃ | |
| 湿度 | 0%rh~ 80%rh(結露なし) | ||
| 動作範囲 | 温度 | 0℃~ 40℃ | |
| 湿度 | 20%rh~ 80%rh(結露なし) | ||
| 保存範囲 | 温度 | -20℃~ 70℃ | |
| 湿度 | 90%rh以下(結露なし) | ||
| 電源 | 公称電圧範囲(許容電圧範囲) | 100Vac~ 240Vac(90Vac~ 250Vac) | |
| 消費電力 | 無負荷時(READY状態) | 100VA以下 | |
| 定格負荷時 | 最大 800VA、TOS5403のみ最大 200VA | ||
| 許容周波数範囲 | 47Hz~ 63Hz | ||
| 絶縁抵抗(AC LINE-シャシ間) | 30MΩ以上(500Vdc) | ||
| 耐電圧(AC LINE-シャシ間) | 1400Vac、2秒間 | ||
| 接地連続性 | 25Aac/ 0.1Ω以下 | ||
| 外形寸法 | 320(330)W × 132(150)H × 350(380)D mm(最大寸) | ||
| 質量 | TOS5401:約 16kg、TOS5402:約 15kg、TOS5403:約 9kg | ||
| 電磁適合性(EMC)*2*3 | 以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU EN 61326-1(Class A*4)、EN 61000-3-2 EN 61000-3-3 EN 55011(Class A*4、Group 1*5) 適用条件 TOS54シリーズに接続するケーブルおよび電線は、すべて 2.5m未満を使用 付属の高電圧テストリードを使用 試験器の外部で放電がない状態 SIGNAL I/Oを使用する場合には、シールドケーブルを使用 |
||
| 安全性*2 | 以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU*3、EN 61010-1、EN61010-2-034(Class I*6,汚染度 2*1) |
||
*1 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。 *2 特注品、改造品には適用されません。 *3 本体にCEマーク/UKCAマークの表示のあるモデルに対してのみ。 *4 本製品はClass A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 *5 本製品はGroup 1 機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形で意図的に無線周波エネルギーを発生/使用しません。 *6 TOS54シリーズはClass I 機器です。TOS54シリーズの保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
商品仕様
| 製品名: | TOS5401 |
|---|---|
| 型番: | TOS5401 |
| メーカー: | 菊水電子工業 |
