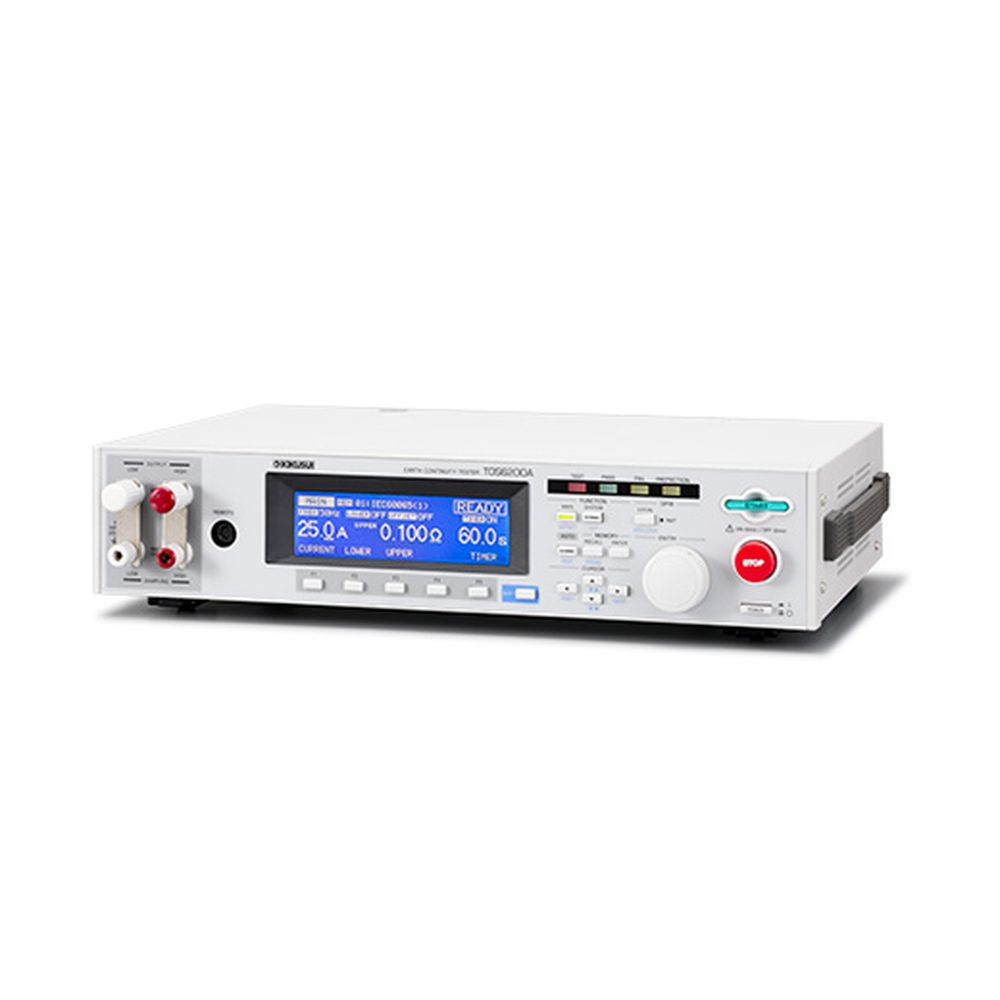

菊水電子工業 アース導通試験器 TOS6200A
概要
TOS6200AはIEC、EN、VDE、BS、UL、JIS、電気用品取締法等の安全規格で、クラスI機器に要求されているアース導通試験を実施するための試験器です。
新開発の高効率電源を搭載し、150VAの大出力を達成しつつ小型・軽量化を実現しています。
定電流方式により、被試験物の抵抗値が変化しても試験電流を再設定する必要がありません。試験時間も0.3sから設定可能となっており、タクトタイムの短縮が要求される生産ラインの試験に最適です。
操作面においても大きく見やすいディスプレイをはじめ、メモリ機能で試験条件を100通りまで記憶し、さらにそれをプログラムすることで自動実行を可能にするなど使いやすさを徹底追求しました。また、GPIBおよびRS-232Cインターフェースを標準装備していますので、外部からの試験電流、判定抵抗値、試験時間などの試験条件のコントロールおよび測定値、試験結果のリードバックが可能です。テストリードも標準で付属しており、高いコストパフォーマンスも魅力の1台です。
| 出力部 | 電流設定範囲（*1） | 3.0~31.0A AC |
|---|---|---|
| （ただし、最大定格出力以下で、かつ出力端子電圧5.4V以下の場合） | ||
| 分解能：0.1A | ||
| 確度：±（1% of setting ＋ 0.2A） | ||
| 最大定格出力 | 150VA（出力端子において） | |
| ひずみ率 | 2%以下（10A以上の0.1Ω純抵抗負荷にて） | |
| 周波数 | 50／60Hz正弦波（選択可） | |
| 確度：±200ppm | ||
| 開放端子電圧 | 6Vrms以下 | |
| 出力方式 | PWMスイッチング方式 | |
| 出力電流計 | 測定範囲 | 0.0~33.0A AC |
| 分解能 | 0.1A | |
| 確度 | ±（1% of reading ＋ 0.2A） | |
| 応答 | 平均値応答／実効値表示（応答時間200ms） | |
| ホールド機能 | 試験終了時の測定電流値をPASS、FAIL期間中ホールド | |
| 出力電圧計 | 測定範囲 | 0.00~6.00V AC |
| 分解能 | 0.01V | |
| 確度 | ±（1% of reading ＋ 0.02V） | |
| 応答 | 平均値応答／実効値表示（応答時間200ms） | |
| ホールド機能 | 試験終了時の測定電圧値をPASS、FAIL期間中ホールド | |
| 抵抗計（*2） | 測定範囲 | 0.001~1.200Ω |
| 分解能 | 0.001Ω | |
| オフセット | 0.000~1.200Ω（OFF機能あり） | |
| キャンセル機能 | ||
| 確度 | ±（2% of reading ＋ 0.003Ω） | |
| ホールド機能 | 試験終了時の測定抵抗値をPASS期間中ホールド | |
| 良否判定機能 | 抵抗値による判定方式 | ウインドウコンパレータ方式 |
| 上限基準値以上の抵抗値を検出した場合にFAILと判定 | ||
| 下限基準値以下の抵抗値を検出した場合にFAILと判定 | ||
| FAILと判定したとき、出力を遮断しFAIL信号を発生 | ||
| 設定時間を経過し異常がなければ出力を遮断してPASS信号を発生 | ||
| 上限基準値（UPPER）設定範囲 | 0.001~1.200Ω | |
| 下限基準値（LOWER）設定範囲 | 0.001~1.200Ω | |
| 分解能 | 0.001Ω | |
| 判定確度 | ±（2% of UPPER ＋ 0.003Ω） | |
| サンプリング電圧値による判定方式 | ウインドウコンパレータ方式 | |
| 上限基準値以上の電圧値を検出した場合にFAILと判定 | ||
| 下限基準値以下の電圧値を検出した場合にFAILと判定 | ||
| FAILと判定したとき、出力を遮断しFAIL信号を発生 | ||
| 設定時間を経過し異常がなければ出力を遮断してPASS信号を発生 | ||
| 上限基準値（UPPER）設定範囲 | 0.01~5.40V | |
| 下限基準値（LOWER）設定範囲 | 0.01~5.40V | |
| 分解能 | 0.01V | |
| 判定確度 | ±（2% of UPPER ＋ 0.05V） | |
| 校正 | 純抵抗負荷を用いて正弦波の実効値で校正 | |
| LED | ●PASS | |
| PASSと判定されたときに約0.2秒間以上点灯 | ||
| PASS HOLDに設定されているときは連続点灯 | ||
| ●UPPER FAIL | ||
| 上限基準値以上の電圧値を検出し、FAILと判定されたときに点灯 | ||
| ●LOWER FAIL | ||
| 下限基準値以下の電圧値を検出し、FAILと判定されたときに点灯 | ||
| ブザー | PASSと判定されたときに設定されたパスホールド時間の間ブザーON | |
| つぎの状態で連続的にブザーON | ||
| PASS HOLDに設定されているときにPASSの判定 | ||
| UPPER FAILの判定 | ||
| LOWER FAILの判定 | ||
| FAILまたはPASSのブザーの音量は調整可能。ただし、設定が共通のため単独に調整はできません | ||
| 時間 | 試験時間 | 設定範囲：0.3~999s |
| TIMER OFF 機能あり | ||
| 確度：±（100ppm of setting ＋20ms） | ||
| 環境 | 動作環境 | 屋内使用、過電圧カテゴリII |
| 仕様保証範囲 | 温度：5~35℃ | |
| 湿度：20~80%rh | ||
| （ただし、結露なきこと） | ||
| 動作範囲 | 温度：0~40℃ | |
| 湿度：20~80%rh | ||
| （ただし、結露なきこと） | ||
| 保存範囲 | 温度：-20~70℃ | |
| 湿度：90%rh以下 | ||
| （ただし、結露なきこと） | ||
| 高度 | 高度2000mまで | |
| 電源 | 入力電圧範囲 | 85~250Vac |
| 消費電力 | 無負荷時（READY）：60VA以下 | |
| 定格負荷時：最大280VA | ||
| 入力周波数範囲 | 47Hz~63Hz |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | TOS6200A |
|---|---|
| 型番: | TOS6200A |
| メーカー: | 菊水電子工業 |
