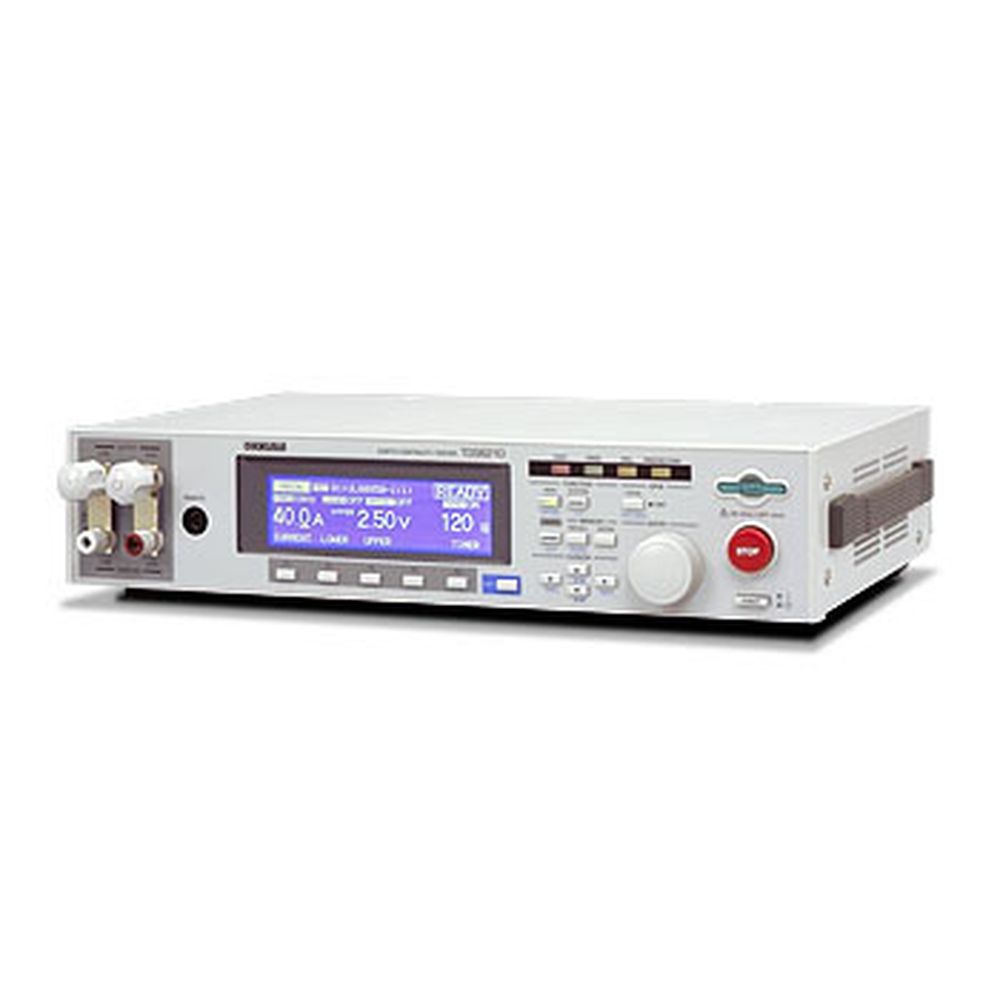

菊水電子工業 アース導通試験器 TOS6210
概要
TOS6210は、IEC, EN, VDE, BS, UL, JIS, 電気用品安全法等の従来の安全規格に加えて、情報処理機器（ITE)の安全規格UL60950-1にも対応できる大電流タイプのアース導通試験器です。
定電流駆動方式による歪の少ない電流波形と高い測定確度などの基本性能および各種機能は従来製品（TOS6200）から継承しつつ、最大試験電流を30Aから同規格の要求する60Aまで拡大しました。また規格要求されている電圧降下での判定も可能です。さらには、本体パネルメモリに情報処理機器、家電、医療機器、計測器など20種類の安全規格の試験条件をあらかじめ格納し、簡単な呼び出し操作でUL60950-1をはじめIEC, JISなどで定められた保護接地（Protective earthing）や保護接続（Protective bonding）の導通試験の設定を行うことができます。
その他、オフセットキャンセル機能や、校正年月日・製造番号などを入力しておきGPIB／RS-232Cから読み出すメモ機能など、現場の細かなニーズにお応えした機能も装備されています。
| 出力部 | ||
|---|---|---|
| 電流設定範囲（*1,4） | AC 6.0A ~ 62.0A | |
| 分解能／確度 | 0.1A／±（1% of setting ＋ 0.4A） | |
| 最大定格出力 | 220VA（出力端子において） | |
| ひずみ率 | 2%以下（20A以上の0.1Ω純抵抗負荷の場合） | |
| 周波数 | 50／60Hz正弦波（選択可） | |
| 確度 | ±200ppm | |
| 開放端子電圧 | 6Vrms以下 | |
| 出力方式 | PWMスイッチング方式 | |
| 出力電流計 | ||
| 測定範囲 | AC 0.0A ~ 66.0A | |
| 分解能／確度 | 0.1A／±（1% of reading ＋ 0.4A） | |
| 応答 | 平均値応答／実効値表示（応答時間200ms） | |
| ホールド機能 | 試験終了時の測定電流値をPASS、FAIL期間中ホールド | |
| 出力電圧計 | ||
| 測定範囲 | AC 0.00V ~ 6.00V | |
| 分解能／確度 | 0.01V／±（1% of reading ＋ 0.02V） | |
| オフセットキャンセル機能 | 0.00V ~ 5.40V（OFF 機能あり） | |
| 応答 | 平均値応答／実効値表示（応答時間200ms） | |
| ホールド機能 | 試験終了時の測定電圧値をPASS、FAIL期間中ホールド | |
| 抵抗計（*2） | ||
| 測定範囲 | 0.001Ω ~ 0.600Ω | |
| 分解能／確度 | 0.001Ω／±（2% of reading ＋ 0.003Ω） | |
| オフセットキャンセル機能 | 0.000Ω ~ 0.600Ω（OFF機能あり） | |
| ホールド機能 | 試験終了時の測定抵抗値をPASS、FAIL 期間中ホールド | |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | TOS6210 |
|---|---|
| 型番: | TOS6210 |
| メーカー: | 菊水電子工業 |
