| 概要 | ||

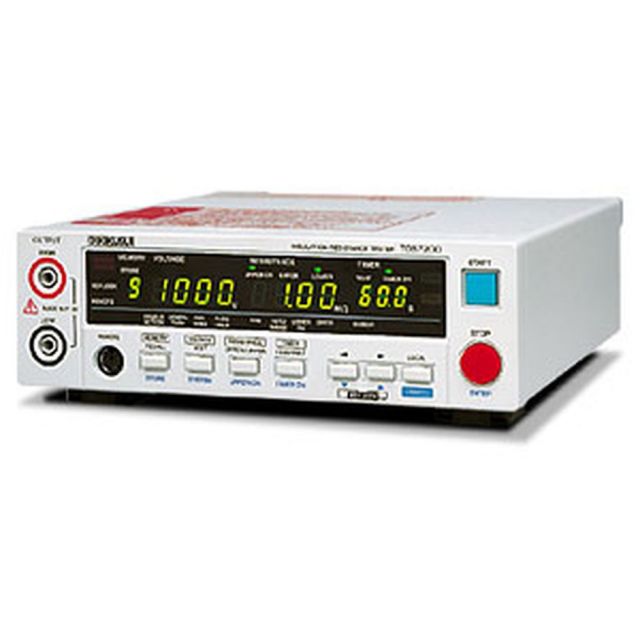

| TOS7200は、各種電気 ・電子部品から電気・電子機器まで広範囲に使用できる絶縁抵抗試験器です。出力電圧は25~1000V（負極性）を1V分解能で任意に設定可能とし、出力電圧特性はJIS C 1302-1994に準拠しました。また、ウィンドウコンパレータ、タイマー機能を装備していますので、各種安全規格に基づいた絶縁抵抗試験を効率よく行なう事が可能です。その他、外部から呼出可能なパネルメモリ、SIGNAL I／Oコネクタ、RS-232Cインターフェースを標準装備し、自動化システムにも対応しています。 | ||
| 出力部 | ||
| 出力電圧範囲 | -25 V~ -1000 V | |
| 分解能 | 1 V | |
| 設定確度 | ±（1.5％ of setting ＋ 2V） | |
| 最大定格負荷 | 1 W（1000 V DC／1 mA） | |
| 最大定格電流 | 1 mA | |
| 出力端子 | 出力型式 | フローティング |
| 対接地電圧 | ±1000V DC | |
| リップル | 1000V無負荷 | 2 Vp-p以下 |
| 最大定格負荷 | 10 Vp-p以下 | |
| 電圧変動率 | 1％以下［最大定格負荷 → 無負荷］ | |
| 短絡電流 | 12 mA以下 | |
| 出力立ち | 50ms以下（10~90％） | |
| 上がり時間 | ［無負荷］ | |
| 放電機能 | 試験終了時に強制放電（放電抵抗25kΩ） | |
| 電圧計 | ||
| 測定範囲 | 0 V~-1200 V | |
| 分解能 | 1 V | |
| 確度 | ±（1％ of reading ＋ 1 V） | |
| 抵抗計 | ||
| 測定範囲 | 0.01 MΩ~5000 MΩ（100nAを超え最大定格電流1mAまでの範囲にて） | |
| 表示 | R < 10.0MΩ | 10.0MΩ≤ R <100.0MΩ |
| □.□□MΩ | □□.□MΩ | |
| 100.0MΩ ≤ R <1000MΩ | 1000MΩ ≤ R ≤5000MΩ | |
| □□□MΩ | □□□□MΩ | |
| R=測定絶縁抵抗値 | ||
| 確度 | 100nA < i ≤200nA | |
| ±（10％ of reading） | ||
| 200nA < i ≤ 1μA | ||
| ±（5％ of reading） | ||
| 1μA < i ≤1mA | ||
| ±（2％ of reading） | ||
| i=電圧測定値／抵抗測定値 | ||
| ［湿度20％rh~70％rh（結露なきこと）、テストリードの揺れなどの外乱のないこと］ | ||
| 測定レンジ | 電流測定レンジをAUTOかFIXに選択可 | |
| AUTO：測定電流値に応じて電流測定レンジを随時自動的に変更 | ||
| FIX：出力電圧設定値とLOWER設定値により電流測定レンジを固定（UPPER OFFにて） | ||
| ホールド機能 | 試験終了時の測定抵抗値をPASS期間中ホールド | |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | TOS7200 |
|---|---|
| 型番: | TOS7200 |
| メーカー: | 菊水電子工業 |
