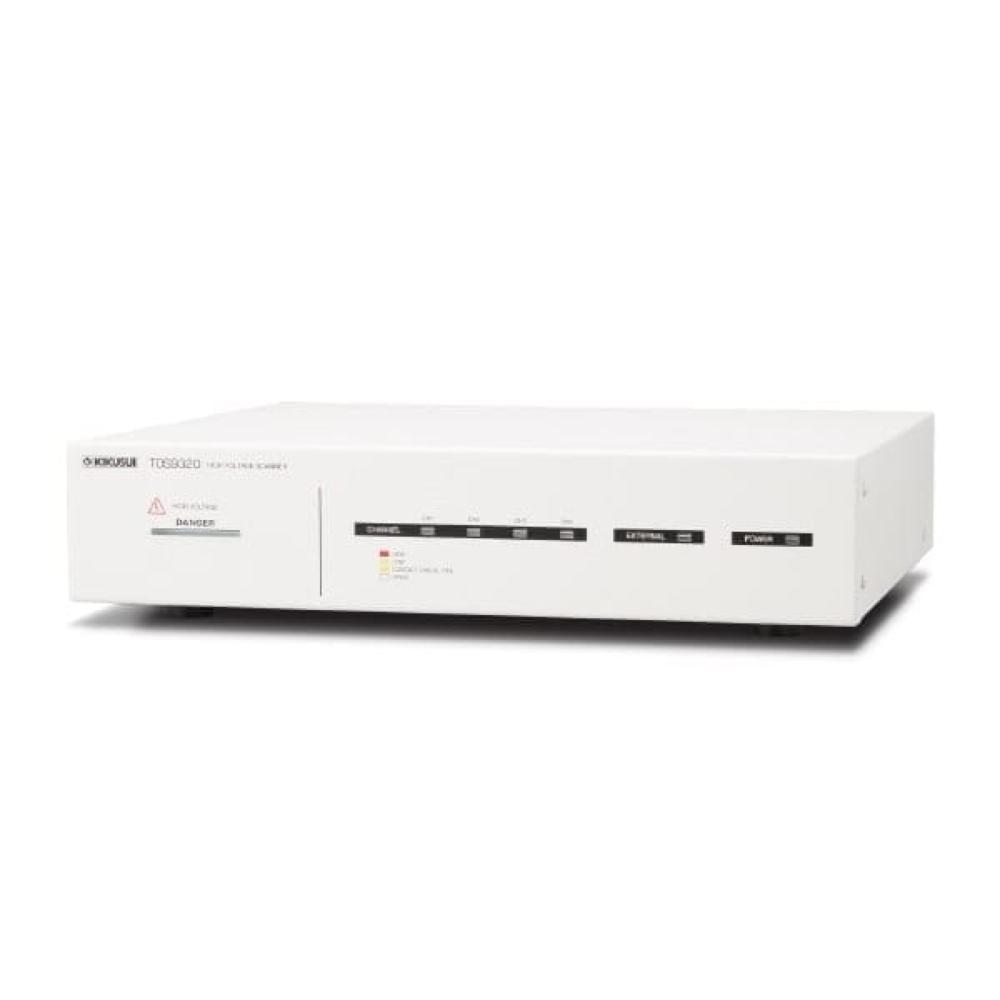

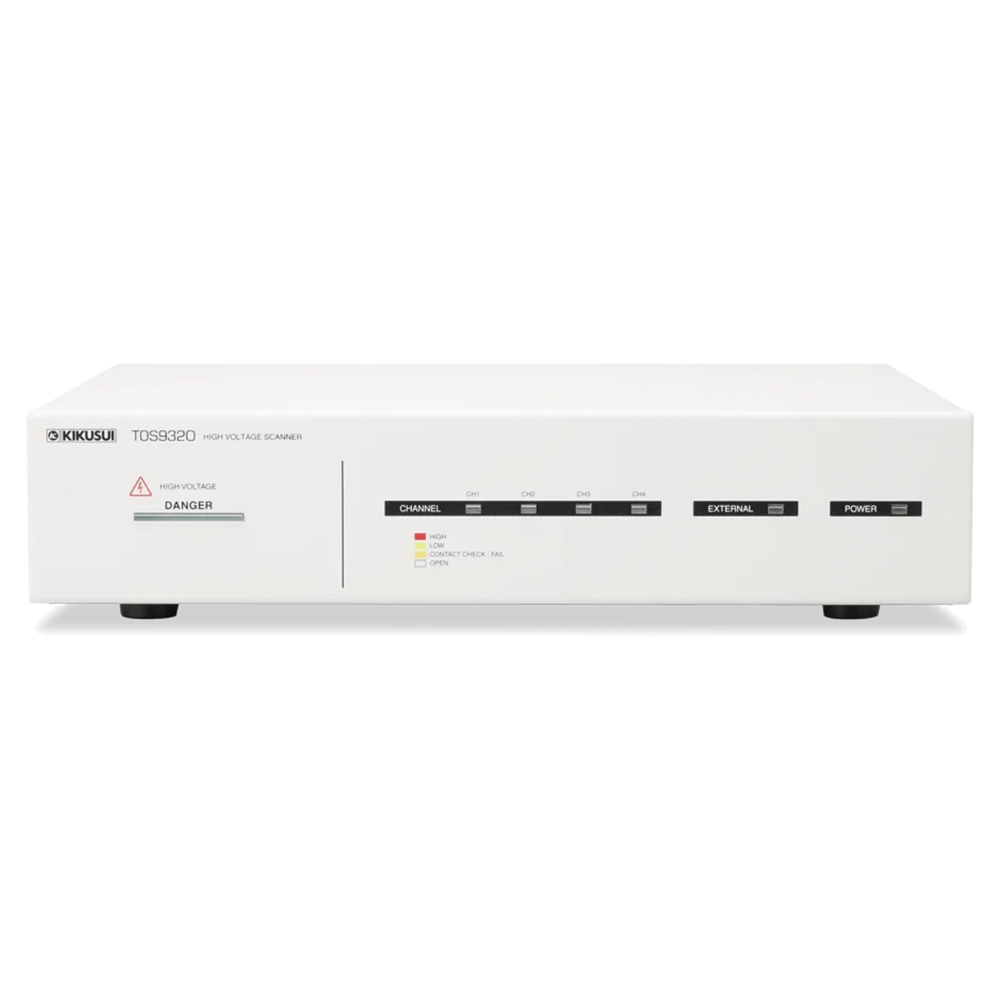

菊水電子工業 高電圧スキャナ
- 1 台の高電圧スキャナで、出力を4チャンネルに拡張します。各チャンネルは、High、Low、Open の任意の電位に設定でき、4点の試験ポイントのうち任意の点に対して試験することができます。
- 1台の本製品につき、高電圧スキャナを最大4台（16チャンネル）まで接続できます。
- 各チャンネルの出力と試験ポイントとの間の接触をチェックできます。
製品概要
高電圧スキャナTOS9320 はTOS9300 シリーズ専用オプションです。耐電圧試験および絶縁抵抗試験において、試験器本体から供給される試験電圧を複数の試験ポイントに分配する機能を備えています。後面パネルのCONTROLLER INTERFACE コネクタを介して外部機器からチャンネルをコントロールできます。外部制御機器と組み合わせることによって、当社製耐電圧・絶縁抵抗試験器 TOS5300 シリーズなどの出力も分配できます。複数の試験ポイントを持つ電気・電子機器、電子部品などの試験を省力化し、信頼性の高い試験ができます。
製品仕様
基本性能
| 項目 | TOS9320 | |
|---|---|---|
| 最大使用電圧 | AC | 5 kV |
| DC | 7.2 kV | |
| チャンネル数 | 4（各チャンネルを High、Low または Open に設定可能） | |
| 最大接続 | 4台 TOS93シリーズ試験器への接続順でチャンネル番号が決定される。 1 台目 : CH1 ～ CH4 2 台目 : CH5 ～ CH8 3 台目 : CH9 ～ CH12 4 台目 : CH13 ～ CH16 | |
| 接触確認機能 | あり | |
表示
| 項目 | TOS9320 |
|---|---|
| DANGER | TOS9300シリーズ試験器と連動して点灯 |
| CHANNEL | 各チャンネルの設定を点灯する色によって示す。 赤:High 緑:Low オレンジ:コンタクトチェック中 消灯:Open |
| EXTERNAL | 外部コントロールがオン時に点灯 |
| POWER | 電源オン時に点灯 |
インターフェースとその他の機能
| 項目 | TOS9320 | |
|---|---|---|
| 制御切り替え | EXTERNAL I/O スイッチで、下記の制御を切り替え。 ON：CONTROLLER INTERFACE による外部制御 OFF：TOS93シリーズ試験器による制御 | |
| CONTROLLER INTERFACE（外部制御） | D-sub 25 ピンコネクタ。 | |
| 機能 | 各チャンネルを High または Low に設定、または全チャンネルを Openに設定可能。各チャンネルの設定を出力。 | |
| 入力 | 入力信号はすべてローアクティブ制御。入力端子は抵抗により +12 V にプルアップ。入力端子の開放はハイレベルの入力と等価。 | |
| ハイレベル入力電圧 | 11 V ～ 15 V | |
| ローレベル入力電圧 | 0 V ～ 4 V | |
| ローレベル入力電流 | 最大 -5 mA | |
| 入力時間幅 | 最小 5 ms | |
| 出力 | 出力方式 | オープンコレクタ出力（4.5 Vdc ～ 30 Vdc） |
| 出力耐電圧 | 30 Vdc | |
| 出力飽和電圧 | 約 1.1 V（25 ℃） | |
| 最大出力電流 | 400 mA（TOTAL） | |
| TOS9300シリーズ試験器インターフェース | MINI DIN 8 ピンコネクタ 最大 4 台 16CH までを確度保証 | |
一般仕様
| 項目 | TOS9320 | ||
|---|---|---|---|
| 環境 | 設置場所 | 屋内、高度 2000 m まで | |
| 仕様保証範囲 | 温度 | 5 ℃～ 35 ℃ | |
| 湿度 | 20 %rh ～ 70 %rh（結露なし） | ||
| 動作範囲 | 温度 | 0 ℃～ 40 ℃ | |
| 湿度 | 20 %rh ～ 80 %rh（結露なし） | ||
| 保存範囲 | 温度 | ?20 ℃～70℃ | |
| 湿度 | 90 %rh 以下（結露なし） | ||
| 電源 | 公称電圧範囲（許容電圧範囲） | 100 Vac ～ 240 Vac（90 Vac ～ 250 Vac） | |
| 消費電力 | 最大 50 VA | ||
| 許容周波数範囲 | 47 Hz ～ 63 Hz | ||
| 絶縁抵抗（AC LINE ?シャシ間） | 30 MΩ 以上（500 Vdc） | ||
| 耐電圧（AC LINE ?シャシ間） | 1500 Vac、1 分間、20 mA 以下 | ||
| 接地連続性 | 25 Aac/0.1 Ω 以下 | ||
| 質量 | 約 8 kg | ||
| 付属品 | 電源コード（1本、線長約2.5m：仕向け先によってものが異なります。）、高電圧テストリードTL31-TOS（赤８本）、高電圧並列接続用リードTL33-TOS（1組）、インターフェースケーブル（1本）、CONTROLLER INTERFACE用プラグ（1組）、高電圧危険シール（2枚）、チャンネル表示シールパネル面用（1枚）、テストリード用（1枚）、ユーザーズマニュアル（1冊）、安全のために（1冊） | ||
| 電磁適合性（EMC） *1 *2 | 以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU、EN 61326-1（Class A *3）、EN 55011（Class A *3、Group 1 *4） 、EN 61000-3-2、EN 61000-3-3 適用条件 本製品に接続するケーブルおよび電線は、すべて 2.5 m 未満を使用 CONTROLLER INTERFACE への接続にはシールドケーブルを使用 高電圧テストリード TL31-TOS を使用 試験器の外部で放電がない状態 | 安全性 *1 | 以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU *2、EN 61010-1（Class I *5 , 汚染度 2 *6） |
*1 特注品、改造品には適用されません。
*2 本体にCEマーキングの表示のあるモデルに対してのみ。
*3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。
*4 本製品はGroup 1 機器です。本製品は、材料処理または検査／分析のために、電磁放射、誘導および／または静電結合の形で意図的に無線周波エネルギーを発生／使用しません。
*5 本製品はClass I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
*6 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度2は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
商品仕様
| 製品名: | TOS9320 |
|---|---|
| 型番: | TOS9320 |
| メーカー: | 菊水電子工業 |
