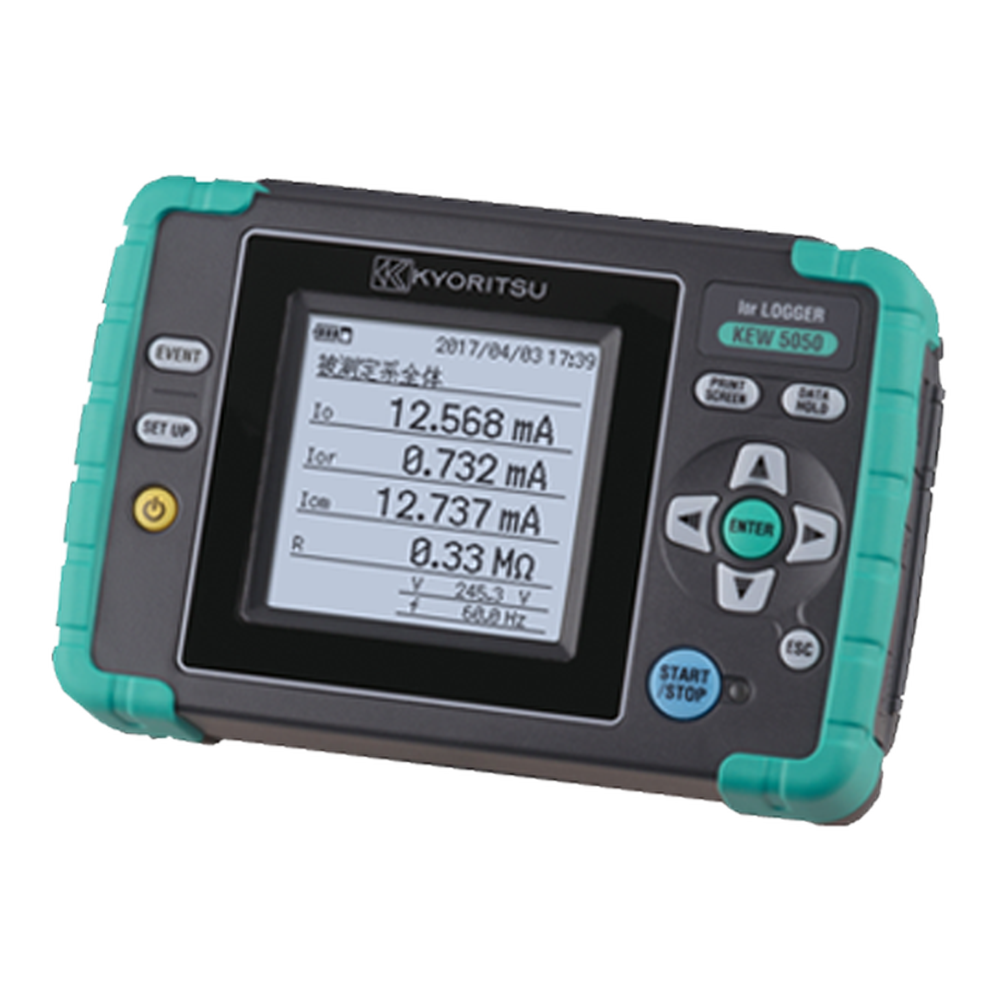

共立電気計器 Ior 漏電監視ロガー ベーシックモデル KEW 5050
特徴
全ての漏電トラブルに、新Iorロガー登場!
- 最大4系統を同時測定、ロギング
- 様々な結線方式に対応(単相2線、単相3線、三相3線、三相4線)
- 高調波の影響を受けない高精度なIor測定を実現
- 業界最速の200ミリ秒でIorのロギングが可能
- 軽量・背面マグネット付だから本体をそのまま取り付け可能
- 通常の漏れ電流、負荷電流ロガーとしても利用可能
測定範囲
| 結線方式 | 単相2線、単相3線、三相3線、三相4線 |
|---|---|
| 測定演算項目 | 対地抵抗成分漏洩電流（Ior）, 漏洩電流（Io）, 漏洩電流実効値（Iom）, 基準電圧（V）, 基準電圧実効値（Vm）, 絶縁抵抗値（R）, 周波数（Hz）, 位相角（θ） |
| その他の機能 | デジタル出力機能, プリントスクリーン, バックライト, データホールド |
| 入力数 | 電流4ch 電圧1ch |
| 記録間隔 | 200/400m秒/1/5/15/30秒/1/5/15/30/60/120分 ※200m秒を超える記録間隔では、その間の最大・最小・平均・瞬時値を記録 |
対地抵抗成分漏洩電流（Ior）
| 電流レンジ | 10.000/100.00/1000.0mA/10.000A/AUTO |
|---|---|
| 確度 | ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度＋位相確度による誤差 ※クランプセンサ振幅確度＝センサ確度のrdg部のみの確度 位相確度による誤差＝漏洩電流Ioの測定値±2.0%rdg |
| 有効入力範囲 | 各レンジの1~110%（rms）及び各レンジの200%（peak） |
| 表示範囲 | 各レンジの0.15~130%（0.15%未満は0表示、130%を超えた場合はOL表示） |
漏洩電流（Io） ※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流（Ior）に同じ
| 確度 | ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度 |
|---|
漏洩電流実効値（Iom） ※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流（Ior）に同じ
| 確度 | ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度 |
|---|---|
| 測定方式 | 40.96ksps（24.4μs）、ギャップ無しで約200m秒ごとに実効値を算出 |
基準電圧（V）
| レンジ | 1000.0V |
|---|---|
| 確度 | ±0.2%rdg±0.2%f.s.（正弦波40~70Hz） |
| 有効入力範囲 | 10~1000Vrms及び、2000Vpeak |
| 表示範囲 | 0.9~1100.0Vrms（0.9V未満は0表示、1100Vを超えた場合はOL表示） |
基準電圧電流位相差（θ）
| 表示範囲 | 0.0°~ ±180.0°（基準電圧Vの位相を0.0°とする） |
|---|---|
| 確度 | ±1.0°以内 正弦波40~70Hz, 基準電圧90Vrms以上, Ioレンジの10%以上の入力時 |
仕様
| 周波数 | 40~70Hz |
|---|---|
| 表示/LCD表示更新 | 160×160ドット モノクロ液晶/0.5秒 |
| メモリーカード | SDカード(2GB) ※標準付属 |
| パソコン通信 | USB Ver2.0 |
| 適合規格 | IEC61010-1 CAT IV 300V,CATIII 600V 汚染度2 IEC61010-2-030, IEC61010-031, IEC61326 |
| 確度保証温湿度範囲 | 23±5 ℃ 相対湿度45~85%（結露しないこと） |
| 使用温湿度範囲 | -10~50℃ 相対湿度85%以下（結露しないこと） |
| 保存温湿度範囲 | -20~60℃ 相対湿度85%以下（結露しないこと） |
| 外部電源 | AC100~240V（50/60Hz） 7VAmax |
| 使用電池 | 単３形アルカリ乾電池（LR6）×6 （連続使用時間:約11時間） |
| 外形寸法/質量 | 165（L）×115（W）×57（D）mm/約680g（電池含む） |
| オプション |
|
付属品：
- 電圧用測定コード
- ACアダプタ
- アースコード
- USBケーブル
- SDカード 2GB
- キャリングバッグ
- 取扱説明書
- 識別マーカー
- インストールマニュアル
- 単三アルカリ乾電池 (LR6)×6
- KEW Windows for KEW 5050 (ソフトウェア)
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 5050 |
|---|---|
| 型番: | 5050 |
| メーカー: | 共立電気計器 |
