共立電気計器 Ior 漏電監視ロガー (8178セットモデル) KEW 5050-01

定価: ¥242,000(税込)
価格: ¥212,960 (税込) 12%OFF
メーカー: 共立電気計器
型番: 5050-01
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)



lor 漏電監視ロガー KEW 5050 に、Ior用リーク電流検出型クランプセンサ KEW8178 を加えたオトクなセットです。

≪ Ior 漏電監視ロガー KEW 5050-01 ≫
特徴

全ての漏電トラブルに、新Iorロガー登場!

  • 最大4系統を同時測定、ロギング
  • 様々な結線方式に対応(単相2線、単相3線、三相3線、三相4線)
  • 高調波の影響を受けない高精度なIor測定を実現
  • 業界最速の200ミリ秒でIorのロギングが可能
  • 軽量・背面マグネット付だから本体をそのまま取り付け可能
  • 通常の漏れ電流、負荷電流ロガーとしても利用可能
測定範囲
結線方式 単相2線、単相3線、三相3線、三相4線
測定演算項目 対地抵抗成分漏洩電流(Ior), 漏洩電流(Io), 漏洩電流実効値(Iom), 基準電圧(V), 基準電圧実効値(Vm), 絶縁抵抗値(R), 周波数(Hz), 位相角(θ)
その他の機能 デジタル出力機能, プリントスクリーン, バックライト, データホールド
入力数 電流4ch 電圧1ch
記録間隔 200/400m秒/1/5/15/30秒/1/5/15/30/60/120分
※200m秒を超える記録間隔では、その間の最大・最小・平均・瞬時値を記録
対地抵抗成分漏洩電流(Ior)
電流レンジ 10.000/100.00/1000.0mA/10.000A/AUTO
確度 ±0.2%rdg±0.2%f.s.+クランプセンサ振幅確度+位相確度による誤差
※クランプセンサ振幅確度=センサ確度のrdg部のみの確度
位相確度による誤差=漏洩電流Ioの測定値±2.0%rdg
有効入力範囲 各レンジの1~110%(rms)及び各レンジの200%(peak)
表示範囲 各レンジの0.15~130%(0.15%未満は0表示、130%を超えた場合はOL表示)
漏洩電流(Io)
※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流(Ior)に同じ
確度 ±0.2%rdg±0.2%f.s.+クランプセンサ振幅確度
漏洩電流実効値(Iom)
※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流(Ior)に同じ
確度 ±0.2%rdg±0.2%f.s.+クランプセンサ振幅確度
測定方式 40.96ksps(24.4μs)、ギャップ無しで約200m秒ごとに実効値を算出
基準電圧(V)
レンジ 1000.0V
確度 ±0.2%rdg±0.2%f.s.(正弦波40~70Hz)
有効入力範囲 10~1000Vrms及び、2000Vpeak
表示範囲 0.9~1100.0Vrms(0.9V未満は0表示、1100Vを超えた場合はOL表示)
基準電圧電流位相差(θ)
表示範囲 0.0°~ ±180.0°(基準電圧Vの位相を0.0°とする)
確度 ±1.0°以内
正弦波40~70Hz, 基準電圧90Vrms以上, Ioレンジの10%以上の入力時
仕様
周波数 40~70Hz
表示/LCD表示更新 160×160ドット モノクロ液晶/0.5秒
メモリーカード SDカード(2GB) ※標準付属
パソコン通信 USB Ver2.0
適合規格 IEC61010-1 CAT IV 300V,CATIII 600V 汚染度2
IEC61010-2-030, IEC61010-031, IEC61326
確度保証温湿度範囲 23±5 ℃ 相対湿度45~85%(結露しないこと)
使用温湿度範囲 -10~50℃ 相対湿度85%以下(結露しないこと)
保存温湿度範囲 -20~60℃ 相対湿度85%以下(結露しないこと)
外部電源 AC100~240V(50/60Hz) 7VAmax
使用電池 単3形アルカリ乾電池(LR6)×6 (連続使用時間:約11時間)
外形寸法/質量 165(L)×115(W)×57(D)mm/約680g(電池含む)
オプション 8177 (Ior リークセンサ 10A type φ40mm)

8178 (Ior リークセンサ 10A type φ68mm)

8329 (電源供給アダプタ)

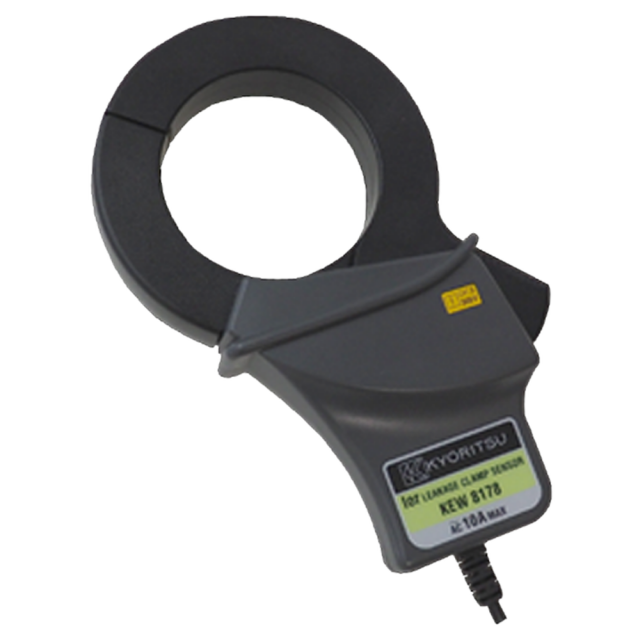

≪ Ior用リーク電流検出型クランプセンサ KEW 8178 ≫
  • φ68mm
  • DINプラグ採用
仕様
適応機種 5050
被測定導体径 φ68mm
定格電流 AC 10A
出力電圧 AC500mV/AC10A(50mV/A)
確度 ±1.0%rdg±0.025mV (40~70Hz)

±4.0%rdg±0.025mV (30Hz~5kHz、100mA以上の入力において)

コード長/出力端子 約3m/MINI DIN 6pin
出力インピーダンス 約60Ω
適合規格 IEC 61010-1, IEC 61010-2-032, CAT III 300V 汚染度2,
IEC 61326-1(EMC)、EN50581(RoHS)
使用温湿度範囲 -10~50℃、相対湿度85%以下(結露無きこと)
外形寸法 186(L)×129(W)× 53(D)mm
質量 約560g

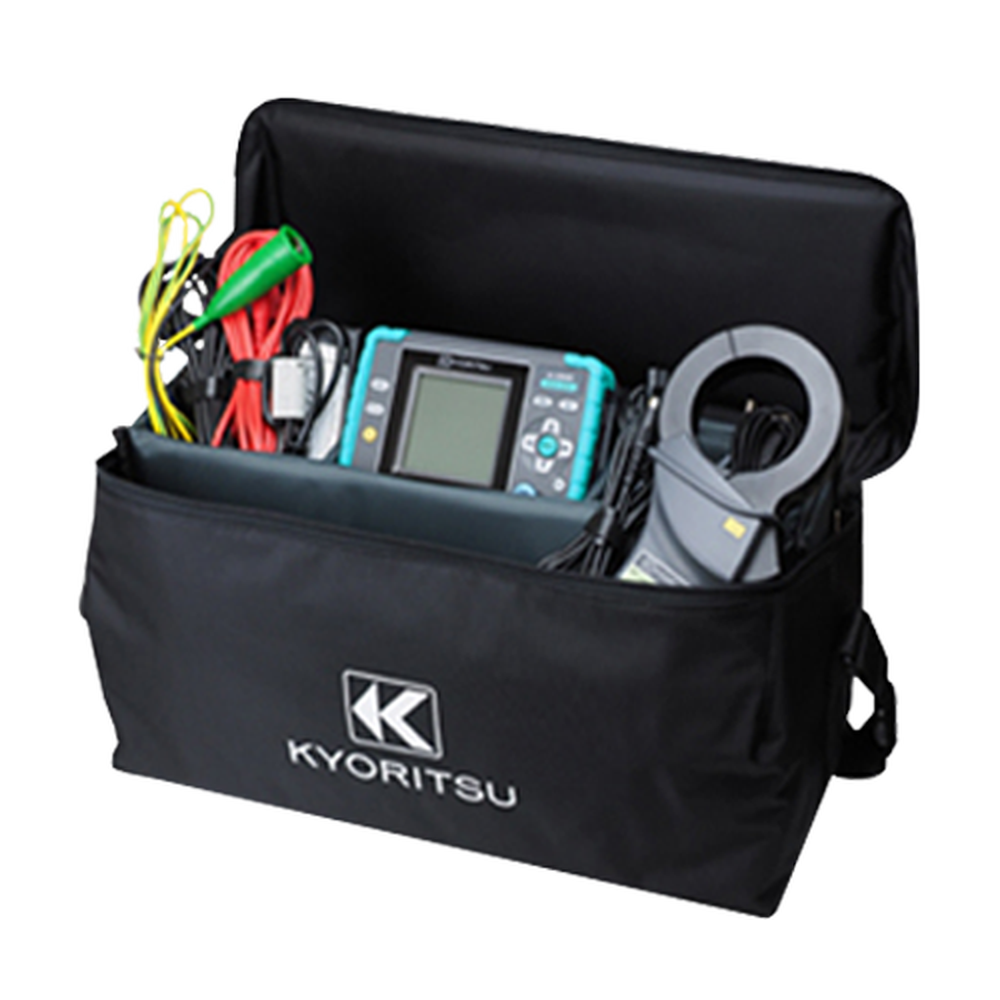

付属品:

  • 電圧用測定コード
  • ACアダプタ
  • アースコード
  • USBケーブル
  • SDカード 2GB
  • キャリングバッグ
  • 取扱説明書
  • 識別マーカー
  • インストールマニュアル
  • 単3形アルカリ乾電池(LR6)×6
  • KEW Windows for KEW 5050 (ソフトウェア)

保証:メーカー保証
校正:別途料金

商品仕様

製品名: Jan-50
型番: 5050-01
メーカー: 共立電気計器
