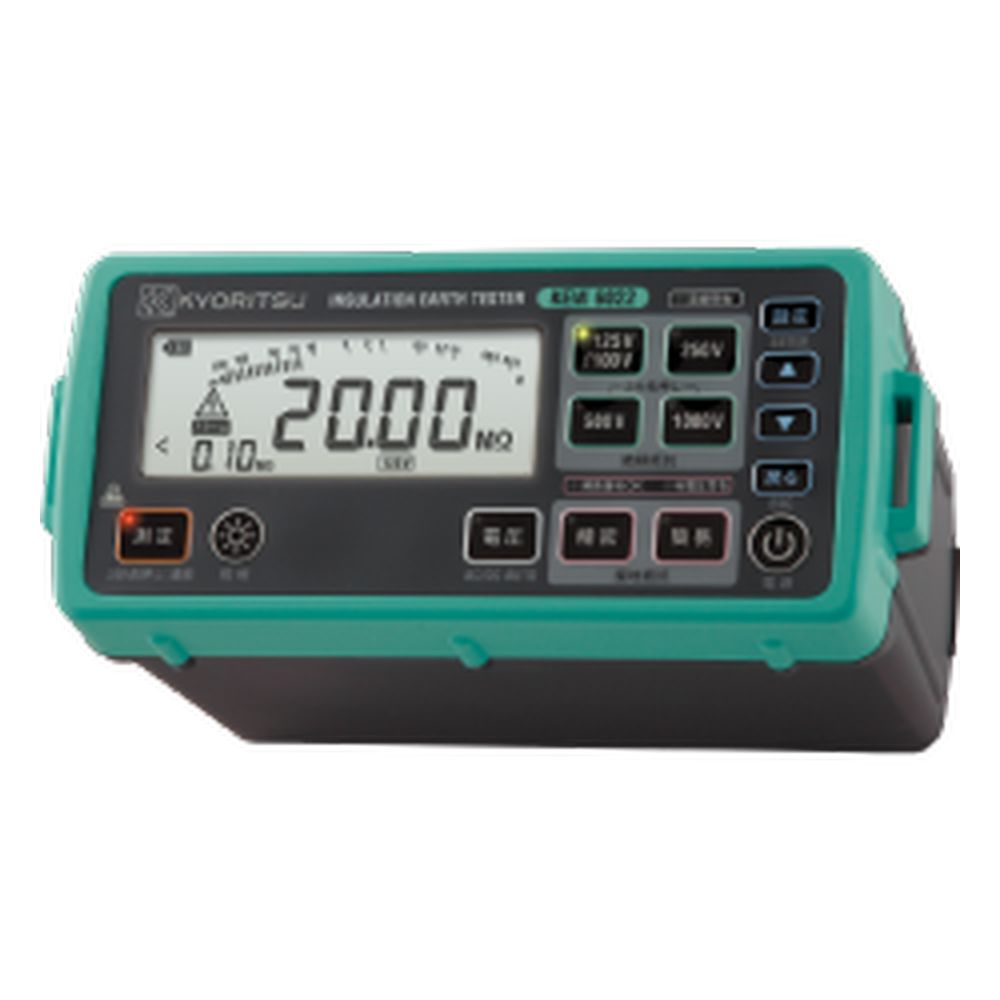

コンパクトなボディに使いやすさを追求した複合測定器
- 小型・軽量設計で長時間の作業や持ち運びに便利
- 手元でスイッチ操作ができるリモートスイッチ付測定プローブ標準装備
- 応答時間が早く、スピーディーな絶縁測定で効率アップ
- リモートスイッチ付測定プローブによる簡易測定で接地測定が簡単
- 交流電圧（真の実効値）および直流電圧を自動判別して測定
- さまざまな警告機能が安全正確な測定をサポート（活線警告、補助接地OK など）
- 暗所での作業をサポートするバックライトや蓄光式操作ボタン
- 悪天候下の測定でも平気な防塵・防滴構造 IEC 60529 (IP54)
- オートディスチャージ機能付
絶縁抵抗計
| 定格測定電圧 | 100V*1 | 125V*1 | 250V | 500V | 1000V |
| 有効最大表示値 (オートレンジ) |
2.000/20.00/200.0MΩ | 20.00/200.0/2000MΩ | |||
| 中央表示値 | 5MΩ | 50MΩ | |||
| 第一有効測定範囲 | 0.200~20.00MΩ | 1.51~100.0MΩ | 1.51~200.0MΩ | 1.51~1000MΩ | |
| 確度 | ±1.5%rdg±5dgt | ||||
| 第二有効測定範囲 | 0.110~0.199MΩ 20.01~200.0MΩ |
1.20~1.50MΩ 100.1~2000MΩ |
1.20~1.50MΩ 200.1~2000MΩ |
1.20~1.50MΩ 1001~2000MΩ |
|
| 確度 | ±5%rdg±6dgt | ||||
| 開放回路電圧 | 定格測定電圧値の1.2倍以下 | ||||
| 定格測定電流 | 定格測定電圧×1000Ωの値の試験抵抗を接続したとき DC1.0~1.2mA | ||||
| 短絡電流 | DC1.5mA以下 | ||||
接地抵抗計
| 測定レンジ(オートレンジ) | 20.00/200.0/2000Ω （簡易測定）（精密測定） |
| 確度 | ±3%rdg±0.1Ω (20Ω) ±3%rdg±3dgt (200/2000Ω) |
電圧計
| 測定範囲 | AC5~600V (45~65Hz) DC±5~600V |
| 確度 | ±1%rdg±4dgt |
一般仕様
| 適合規格 | JIS C 1302:2014準拠 IEC 61010-1 CAT III 600V, CAT IV 300V 汚染度2 IEC 61010-031 IEC 60529 (IP54) IEC 61557-1, -2, -5, -10 IEC 61326-2-2 |
| 使用電池 | 単3形アルカリ乾電池 LR6 (1.5V)×6 |
| 外形寸法/質量 | 84 (L) × 184 (W) × 133 (D) mm 約900g （電池を含む） |

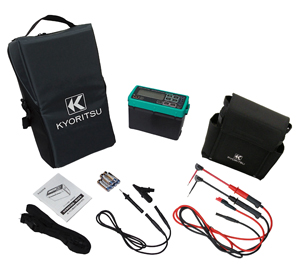

| 付属品 | 6022 （デジタル絶縁・接地抵抗計） 7243A （L型プローブ） 7244A （ワニグチコードセット） 9155 （肩掛ベルト（コードベルト付）） 9156A（携帯用ケース） 9172（保管用ケース） 単3形乾電池×6，取扱説明書 |
