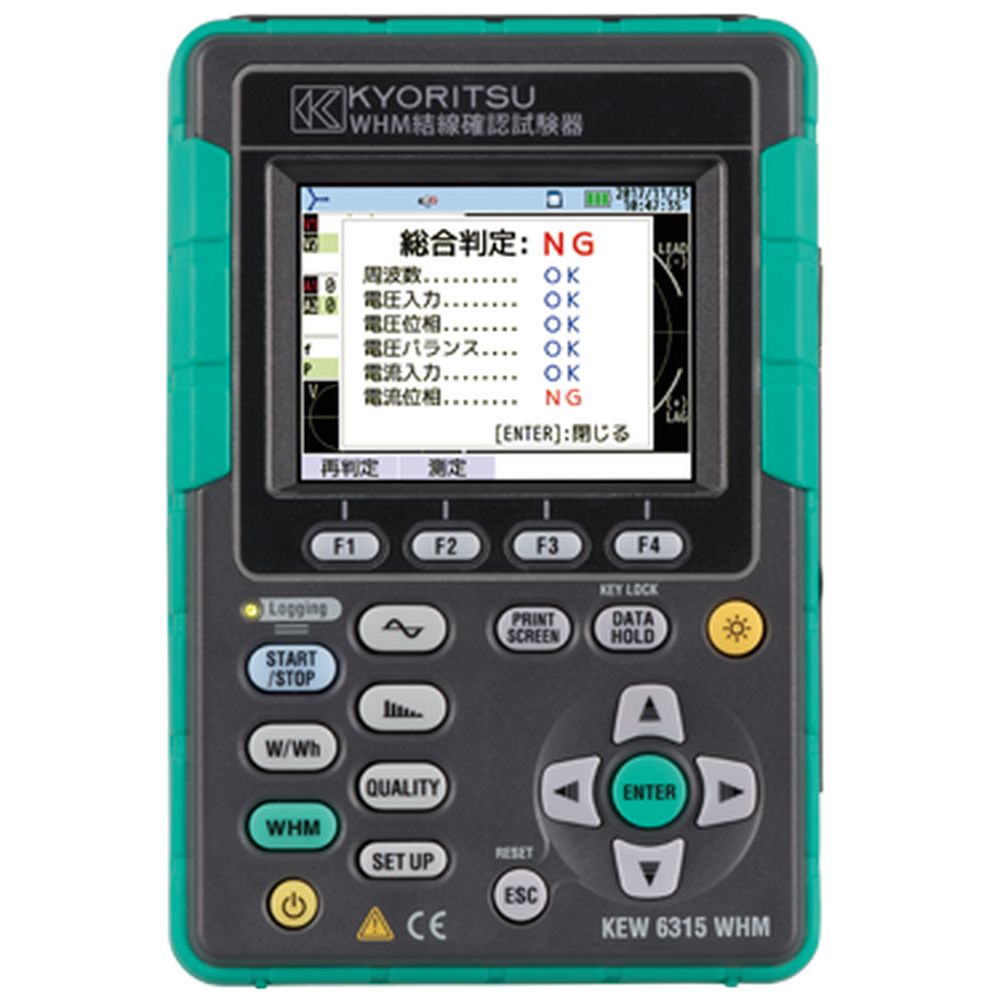

WHM（電力量計）の結線を簡単・確実・スピーディーに判定！
- 電力量計の新設・取替配線工事後の結線確認が簡単・確実に実施でき、工事品質の向上を強力支援
- 判定結果は一目で良否がわかる「OK」、「NG」表示（測定値や位相角からの解析は不要）
- 電圧の大きさ・バランス・位相および電流の大きさ・位相から自動で良否を判定
- 測定ライン（100~240V）から電源を供給可能なアダプタを標準装備
- 配線方式は単相2線、単相3線、三相3線、三相4線式タイプの電力量計に対応
- 電源品質測定(高調波、インラッシュカレント、波形表示…etc）により様々な電源トラブルの原因究明をサポート
| 測定ライン | 単相2線（4系統）、単相3線（2系統）、三相3線（2系統）、三相4線 |
| 測定項目 | 電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電力量、無効電力量、 皮相電力量、力率、中性線電流、デマンド、高調波、電源品質 |
| その他の機能 | デジタル出力端子機能、アナログDCV入力機能 |
| 電圧レンジ [RMS] | 600.0/1000V（CF：3 以下） |
| 電流レンジ [RMS] | 8128（50Aタイプ）：5000mA/50.00A/AUTO |
| 有効電力確度 | ±0.3%rdg±0.2%f.s.＋クランプセンサ確度（力率1、正弦波、40~70Hz） |
| 力率の影響 | ±1.0%rdg（力率1に対する力率0.5の指示値） |
| 周波数範囲 | 40~70Hz |
| 電圧トランジェント サンプリング速度 |
24μs |
| 確度保証温湿度範囲 | 23±5℃、相対温度：85%以下（結露の無きこと） |
| 使用温湿度範囲 | 0~45℃、相対温度：85%以下（結露の無きこと） |
| 保存温湿度範囲 | ?20~60℃、相対温度：85%以下（結露の無きこと） |
| 適合規格 | IEC 61010-1 CAT Ⅳ 300V、CAT Ⅲ 600V、CAT Ⅱ 1000V 汚染度2、 IEC 61010-2-030、IEC 61326、IEC 61000-4-30 Class S、 IEC 61000-4-15、IEC 61000-4-7 |
| 電源 | AC100V~240V±10%（45~60Hz） |
| 使用電池 | 単3形（アルカリ or NiMH） |
| 外形寸法/質量 | 約175(L)×120(W)×68(D)mm／約900g（電池含む） |
| 付属品 | 7255（電圧用測定コード） ￥6,000（消費税別） 7219（USBケーブル） ￥1,200（消費税別） 7169（電源コード） ￥1,500（消費税別） 8128（負荷電流クランプセンサ）×2台 ￥18,000（消費税別）（ 1台） 8312（電源供給アダプタ） ￥10,000（消費税別） 9125（キャリングバック） ￥5,800（消費税別） 8326-02（SDカード2GB） ￥5,000（消費税別） 単3形乾電池LR6×6、入力端子プレート×6 クイックマニュアル、取扱説明書 KEW Windows for KEW6315（PC ソフトウェア） |
| オプション | 8124、8125、8126、8127（負荷電流クランプセンサ） 8146、8147、8148（リーク電流~負荷電流クランプセンサ） 9132（マグネット付携帯ケース） ￥8,300（消費税別） |
