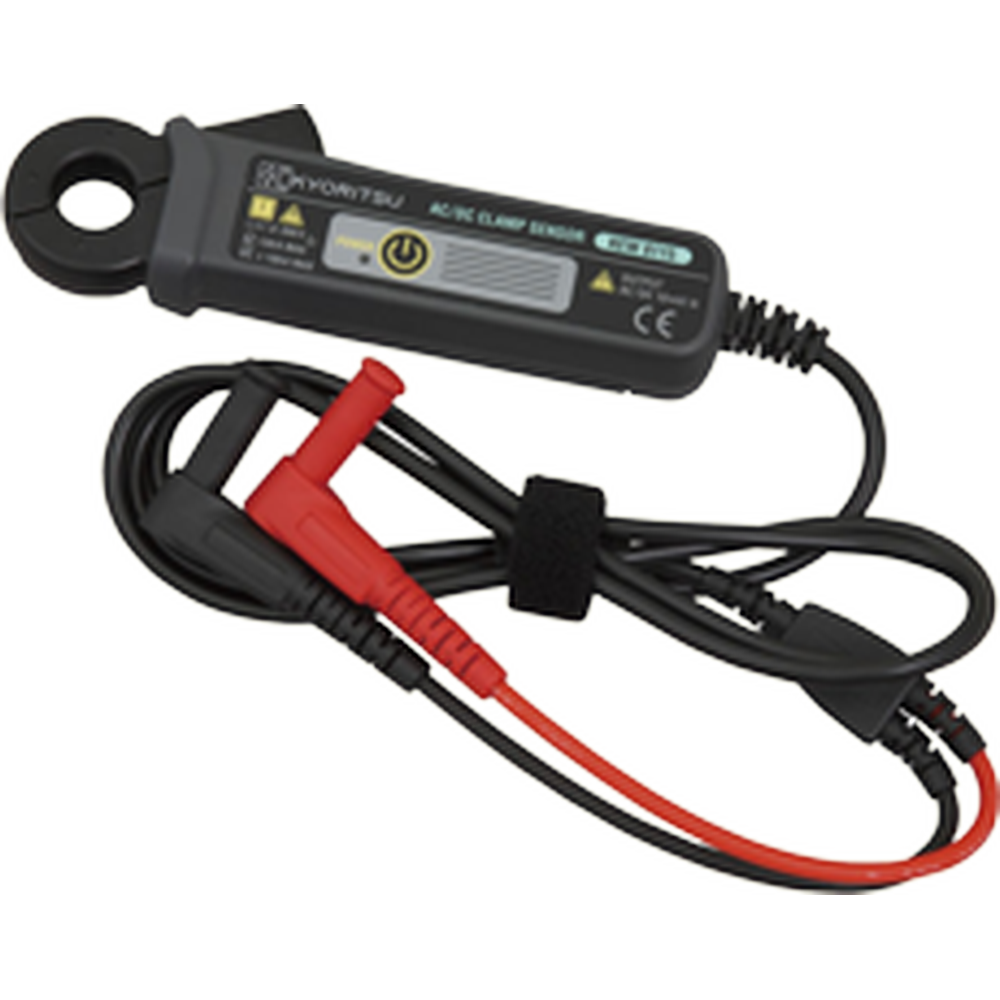

共立電気計器 クランプセンサ・クランプアダプタ 8115
AC120Aまでの電流-電圧変換器
- 交流専用の高周波対応電流-電圧変換器
- 200mA：1A→1V
- 2A：1A→100mV
- 20A：1A→10mV
測定範囲・確度
| レンジ | 測定範囲 | 出力 | 確度 | 周波数範囲 |
|---|---|---|---|---|
| 200mA | AC0~500mA | AC0~500mV | ±1.5％rdg±0.2mA | 50Hz~1kHz |
| AC0~1000mA | AC0~1000mV | ±3％rdg±0.4mA | 40Hz~10kHz | |
| 2A | AC0~20A | AC0~2000mV | ±1％rdg±1mA | 40Hz~1kHz |
| ±1.5％rdg±2mA | 1kHz~10kHz | |||
| 20A | AC0~20A | AC0~200mV | ±1％rdg±0.01A | 40Hz~1kHz |
| AC20~60A | AC200~600mV | ±2.5％rdg | 50Hz~10kHz | |
| AC60~120A | AC600~1200mV | ±2.5％rdg | 100Hz~10kHz |
一般仕様
| 被測定導体径 | 最大Φ8mm |
|---|---|
| 最大可能入力電流 | AC200mAレンジで6A AC2Aレンジで60A AC20Aレンジで120A |
| 適合規格 | IEC 61010-1（JIC C 1010-1） CAT II 100V 汚染度2 |
| 外形寸法 | 153（L）×18（W）×23（D）mm |
| 付属品 | 9057（携帯用ケース） 取扱説明書 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 8115 |
|---|---|
| 型番: | 8115 |
| メーカー: | 共立電気計器 |
