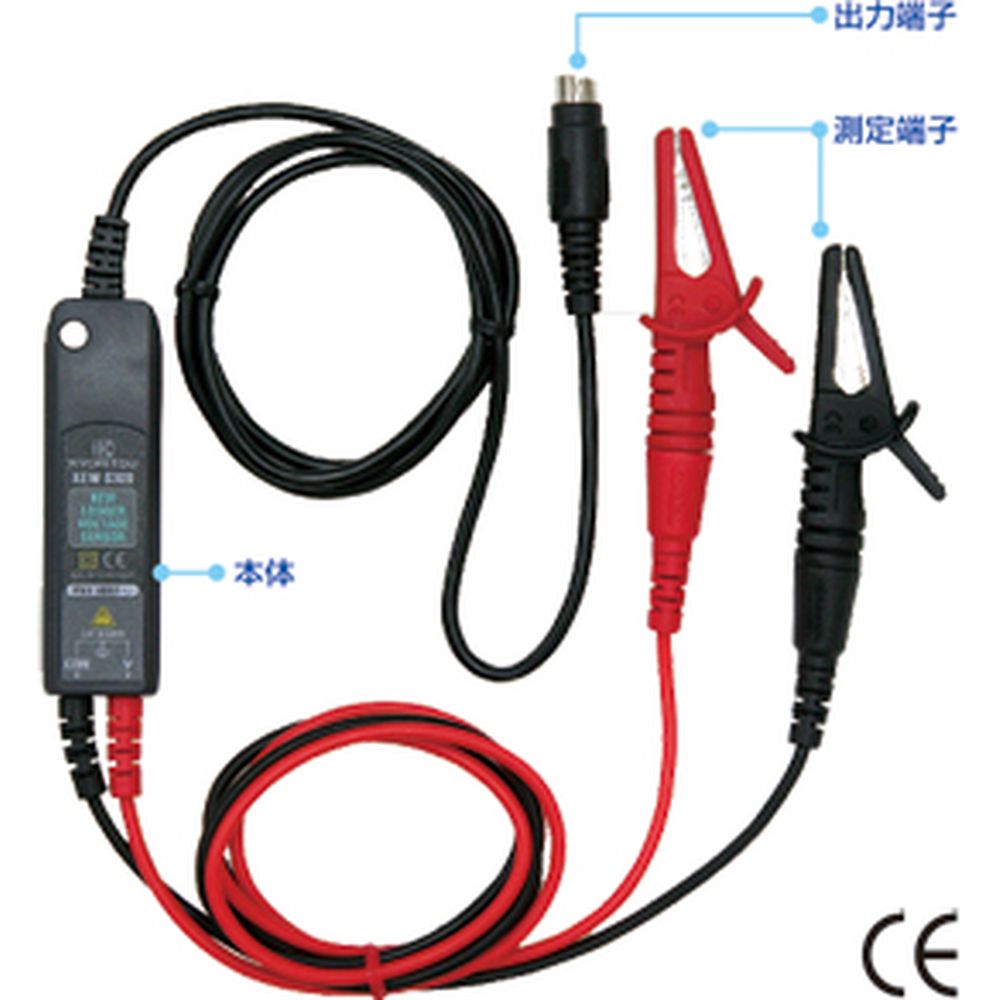

共立電気計器 電圧センサ 8309
- フローティング電圧の測定が可能(フローティング電圧:接地されていない相間電圧)
- 適応機種:5020
| 最大入力電圧 | AC 600Vrms, 848.4Vpeak |
|---|---|
| 入力方式 | 差動入力(フローティング電圧測定可能) |
| 出力電圧 | AC 0~60mV(出力/入力:0.1mV/V) |
| 測定範囲 | 6~600V |
| 確度(周波数範囲) | ±1.0% rdg±0.1mV (50/60Hz) |
| 使用温度範囲 | -10~50℃ 相対湿度85%以下(結露しないこと) |
| 入力インピーダンス | 約3.4MΩ |
| 出力インピーダンス | 約180Ω |
| 環境条件 | 高度2000mまで 屋内 |
| 適合規格 | IEC/EN 61010-1:2001 測定CAT.III 600V 汚染度2 IEC/EN 61010-031:2002, EN 61326:2001(EMC規格) |
| 耐電圧 | AC 5350V(実効値 50/60Hz)/5秒間 測定端子と本体外装の間 |
| 外形寸法/質量 | 87(L)×26(W)×17(D)mm(突起部除く)/ 約135g |
| 全長 | 約2m |
| 出力端子 | MINI DIN 6PIN |
付属品
- 取扱説明書
商品仕様
| 製品名: | 8309 |
|---|---|
| 型番: | 8309 |
| メーカー: | 共立電気計器 |
