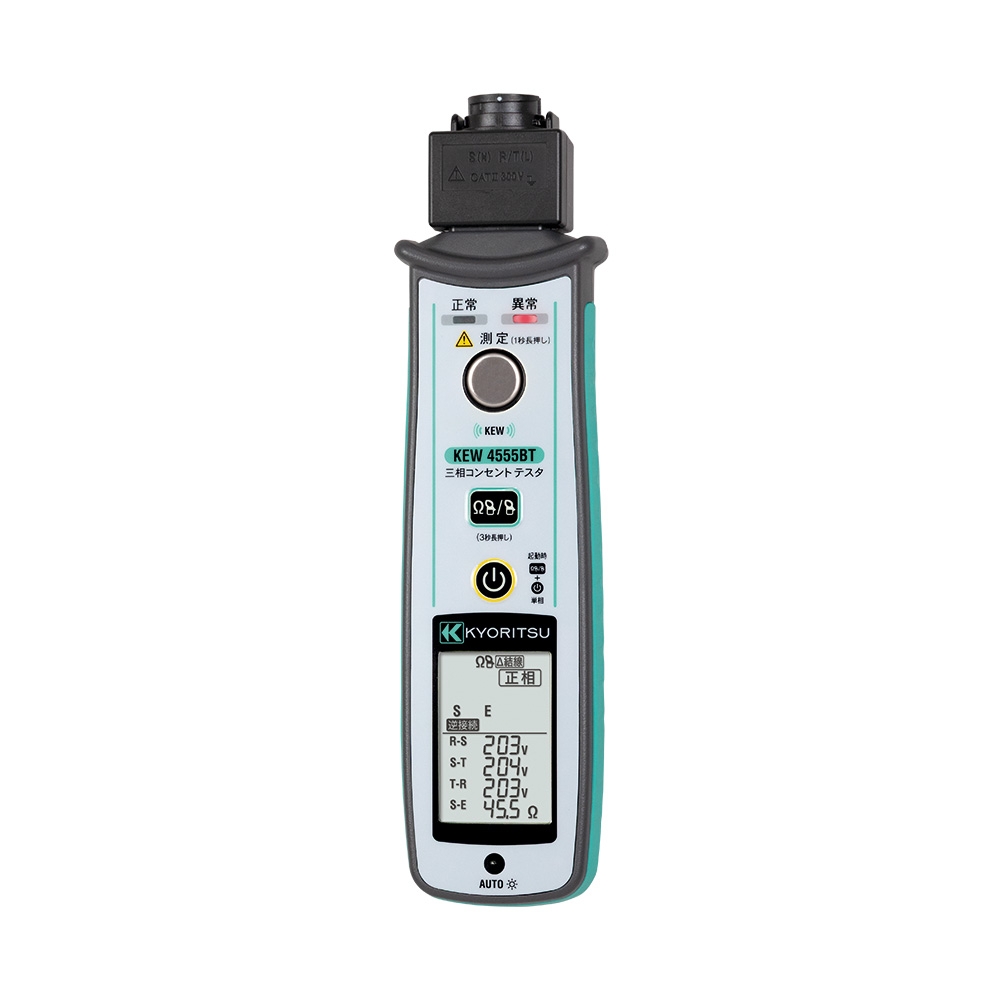

共立電気計器 三相コンセントテスタ KEW 4555BT
三相コンセントの電圧・検相・配線チェックがボタン1つで判定可能!
- 三相3線式200 V Δ(デルタ)結線の中性線と接地線を含むコンセント配線接続の誤りを判定
- 漏電遮断器を動作させずに、S-E接続の判定が可能
- 単相100 V(アース付き)のチェックも可能
- 三相コンセントテスタ用注入器 KEW 8345(別売オプション)の使用でTN接地、構造体接地、共用接地の判定も可能
- Bluetooth®通信機能により、タブレットやスマートフォンに試験結果を送信可能
仕様
| コンセントチェック | ||
|---|---|---|
| コンセント | 三相Δ結線(V結線) | 単相(3P) |
| 判定内容 | 正常・異常(LED)、 相順(正相、逆相)、逆接続、未接続、 V結線、電圧異常、判定不可 |
正常・異常(LED)、 正常、逆接続、未接続、電圧異常、判定不可 |
| 定格電圧(50/60 Hz) | 200 V | 100 V |
| 測定電流 | 10 mA以下 周波数 5.3 Hz ※ 注入信号検出モード時は、1 μA以下で試験します |
|
| 電圧計 | ||
| 表示範囲(50/60 Hz) | R-S間 80~290 V S-T間 80~290 V T-R間 80~290 V S-E間(地電圧)80.0~290.0 V |
L-N間 80~290 V L-E間 80~290 V N-E間(地電圧)80.0~290.0 V |
| 抵抗計 ※ 接地抵抗値ではありません | ||
| 対象 | S-E間 | N-E間 |
| 測定範囲 | 0.0~199.9 / 200~1999Ω(オートレンジ) | |
| その他仕様 | ||
| 通信インターフェース | Bluetooth® 5.0 | |
| 適合規格 | IEC 61010-1、IEC 61010-2-030 CAT Ⅱ 300V 汚染度2 |
|
| 使用温湿度範囲 | ー10~50 ℃ 相対湿度85%以下(結露のないこと) | |
| 保存温湿度範囲 | ー20~60 ℃ 相対湿度85%以下(結露のないこと) | |
| 使用電池 | 単3形アルカリ乾電池 LR6(1.5 V)×2 (オートパワーオフ:約10分) | |
| 外形寸法 | 215(L)× 56(W)× 39(D)mm | |
| 質量 | 約250 g(電池含む) | |
| 本体付属品 | 7306(4Pバナナプラグ 測定コード) 7308(引掛 20Aプラグ 測定コード) 7313-BLU(短絡防止測定プローブ(青)) 7313-GRN(短絡防止測定プローブ(緑)) 7313-RED(短絡防止測定プローブ(赤)) 7313-WHT(短絡防止測定プローブ(白)) 7314-BLU(安全ワニグチクリップ(青)) 7314-GRN(安全ワニグチクリップ(緑)) 7314-RED(安全ワニグチクリップ(赤)) 7314-WHT(安全ワニグチクリップ(白)) 9198(携帯用ケース) 単3形アルカリ乾電池 LR6×2、取扱説明書 |
|
| 別売オプション | 7307(4芯 加工用測定コード) 7309(引掛 30Aプラグ 測定コード) 8345(三相コンセントテスタ用注入器) |
|
注1) 単相200 V、単相2Pコンセントはチェックができません。
注2) 三相3線式 400 V Y(スター)結線および、三相4線式 400 V Y(スター)結線に接続しないでください。
商品仕様
| 製品名: | KEW4555BT |
|---|---|
| 型番: | KEW4555BT |
| メーカー: | 共立電気計器 |
