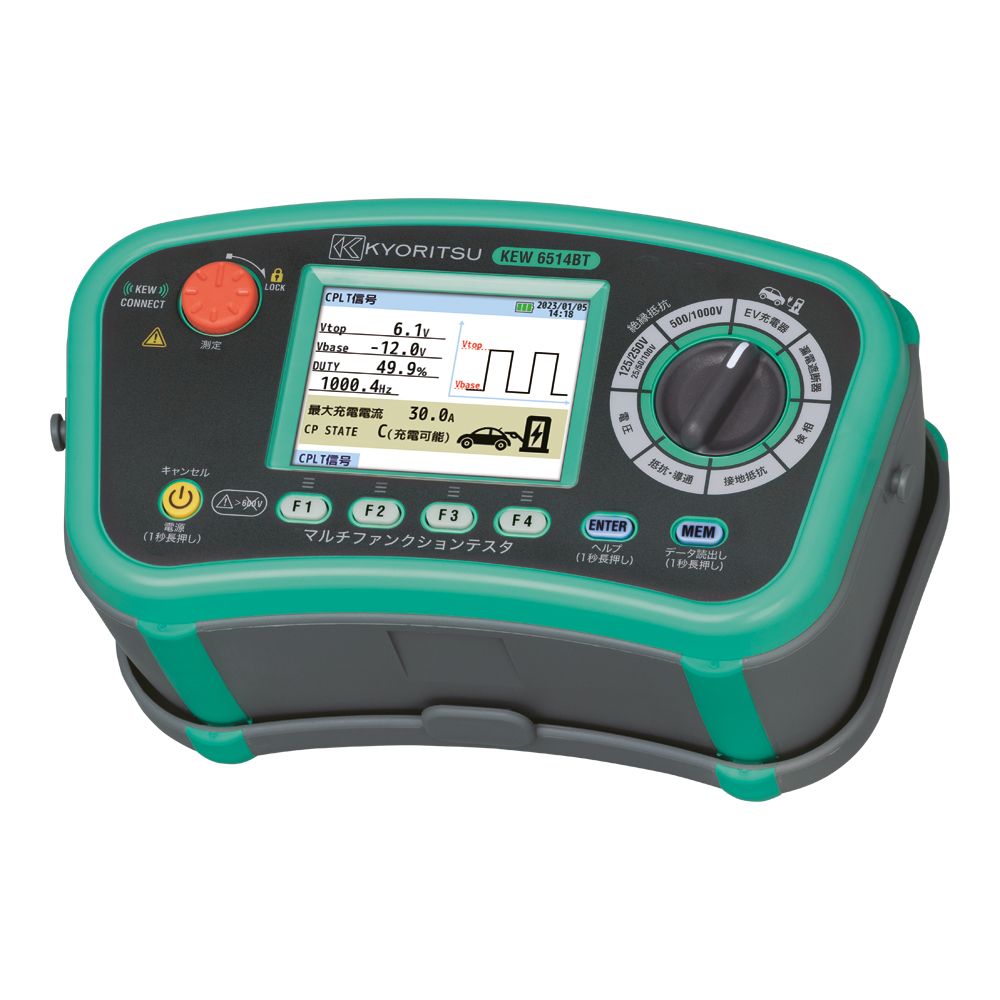

共立電気計器 マルチファンクションテスタ KEW 6514BT
竣工検査や保守に必要な測定機能が詰まった1台!
EVSEアダプタとの併用でEV普通充電器の試験もスマートに実施
- 保守・メンテナンスに必要な測定機能を豊富に搭載
絶縁抵抗測定/接地抵抗測定/電圧・周波数/抵抗・導通/漏電遮断器試験/検相/
SPD動作電圧確認/活線Eチェック/手回しモータ検相 - オートメモリ機能
- Bluetooth®接続による専用アプリとの連携
- EVSEに必要な試験が可能なEV充電器ファンクション搭載
仕様
絶縁抵抗
| 絶縁抵抗測定 | SPD (サージ防護電圧) |
||||||||
| 定格測定電圧 | 25V | 50V | 100V | 125V | 250V | 500V | 1000V | Max.1000V | |
| 測定範囲 (オートレンジ) |
2.000/ 20.00MΩ |
2.000/20.00/200.0MΩ | 2.000/20.00/ 200.0/1000MΩ |
2.000/20.00/ 200.0/2000MΩ |
0~1000V (1V単位で上昇) |
||||
| 確度 | ±2%rdg±2dgt (0.100~10.00MΩ) ±5%rdg (10.01~20.00MΩ) |
±2%rdg±2dgt (0.100~25.0MΩ) ±5%rdg (25.1~200.0MΩ) |
±2%rdg±2dgt (0.100~50.0MΩ) ±5%rdg (50.1~200.0MΩ) |
±2%rdg±2dgt (0.100~100.0MΩ) ±5%rdg (100.1~1000MΩ) |
±2%rdg±2dgt (0.100~1000MΩ) ±5%rdg (1001~2000MΩ) |
±5%rdg±5dgt | |||
| 定格測定電流 | 1.0~1.2mA (以下の抵抗において) | - | |||||||
| 0.025 MΩ |
0.05 MΩ |
0.1 MΩ |
0.125 MΩ |
0.25MΩ | 0.5MΩ | 1MΩ | - | ||
| 短絡電流 | 1.5mA以内 | ||||||||
接地抵抗
| レンジ | 20.00/200.0/2000Ω(オートレンジ) | ||||||||
| 確度 | ±2%rdg±0.08Ω(20.00Ω) ±2%rdg±3dgt(200/2000Ω) |
||||||||
活線Eチェック
| 入力電圧範囲 | 85~260V(50/60Hz) | ||||||||
| レンジ | 200.0/2000Ω(オートレンジ) | ||||||||
| 確度 | ±3%rdg±10dgt | ||||||||
| 測定電流 | L-PE:7mA | ||||||||
抵抗・導通
| レンジ | 20.00/200.0/2000Ω(オートレンジ) | ||||||||
| 開放回路電圧 | DC 7~14V | ||||||||
| 測定電流 | 200mA以上(2Ω以下) | ||||||||
| 確度 | ±2.0%rdg±8dgt | ||||||||
漏電遮断器
| 入力電圧範囲 | 85~440V(50/60Hz) | ||||||||
| レンジ | ×1/2 | ×1 | 感度電流 | ||||||
| 定格感度電流 | 15/30/50/100/200/500mA | ||||||||
| 確度 | 試験電流 | -8 ~ -2% | +2 ~ +8% | -4 ~ +4% | |||||
| 通電時間 | 時間測定:±1%rdg±2ms 通電時間:FS±3% |
通電時間:FS±3% | |||||||
EV充電器
| 測定範囲 | 電圧:Vtop | 2.0~15.0V | |||||||
| 電圧:Vbase | -15.0~-2.0V | ||||||||
| 周波数 | 980~1020Hz | ||||||||
| Duty | 10.0~96.0% | ||||||||
| 表示範囲 | 最大充電電流 | 6.0~80.0A | |||||||
| 確度 | 電圧:Vtop | ±4dgt | |||||||
| 電圧:Vbase | |||||||||
| 周波数 | ±0.5%rdg±4dgt | ||||||||
| Duty | ±10dgt | ||||||||
| 最大充電電流 | Duty測定の確度による | ||||||||
電圧
| レンジ | 300.0/600V(オートレンジ) | ||||||||
| 測定 範囲 |
電圧 | 2~600V | |||||||
| 周波数 | 45~65Hz | ||||||||
| 確度 | 電圧 | ±2%rdg±4dgt | |||||||
| 周波数 | ±0.5%rdg±2dgt | ||||||||
検相
| 測定 範囲 |
検相 | 3~600V(45~65Hz) | |||||||
| 手回しモータ 検相 |
0.1~2V(1~10Hz) | ||||||||
| 表示 | 正相:”正相”と”右回転マーク”を表示 逆相:”逆相”と”左回転マーク”を表示 |
||||||||
一般仕様
| 適合規格 | JIS C 1302:2018準拠、IEC 61010-1、 IEC 61010-2-030 CAT Ⅳ 300V / CAT Ⅲ 600V 汚染度2 IEC 61010-2-034、 IEC 61557-1,2,3,4,5,6,7,10、 IEC 60529 (IP40) |
||||||||
| 通信インターフェース | USB、 Bluetooth® 5.0 | ||||||||
| 使用電池 | 単3形乾電池LR6 (1.5V)× 8 | ||||||||
| 外形寸法 | 136(L)× 235(W)× 114(D)mm | ||||||||
| 質量 | 約1300g (電池を含む) | ||||||||
| 本体付属品 | 7281(リモートスイッチ付測定プローブ) 7247(配電盤用コード) 7228A(精密測定用コード) 8017B(先端金具・ロング) 8041(補助接地棒[2本1組]) 8923(*1)(ヒューズ[0.5A/600V])×2(本体内蔵、内スペア×1) 9084(ソフトケース) 9142(キャリングバッグ) 9151(肩掛ベルト・バックル) 9199(ショルダーパッド) 単3形乾電池LR6 × 8、取扱説明書 |
||||||||
| 別売オプション | 7245A(精密測定コードセット) 8212-USB(USBアダプタ) 8259(端子アダプタ[赤黄緑]) 8601(EVSEアダプタ) |
||||||||
商品仕様
| 製品名: | KEW6514BT |
|---|---|
| 型番: | KEW6514BT |
| メーカー: | 共立電気計器 |
