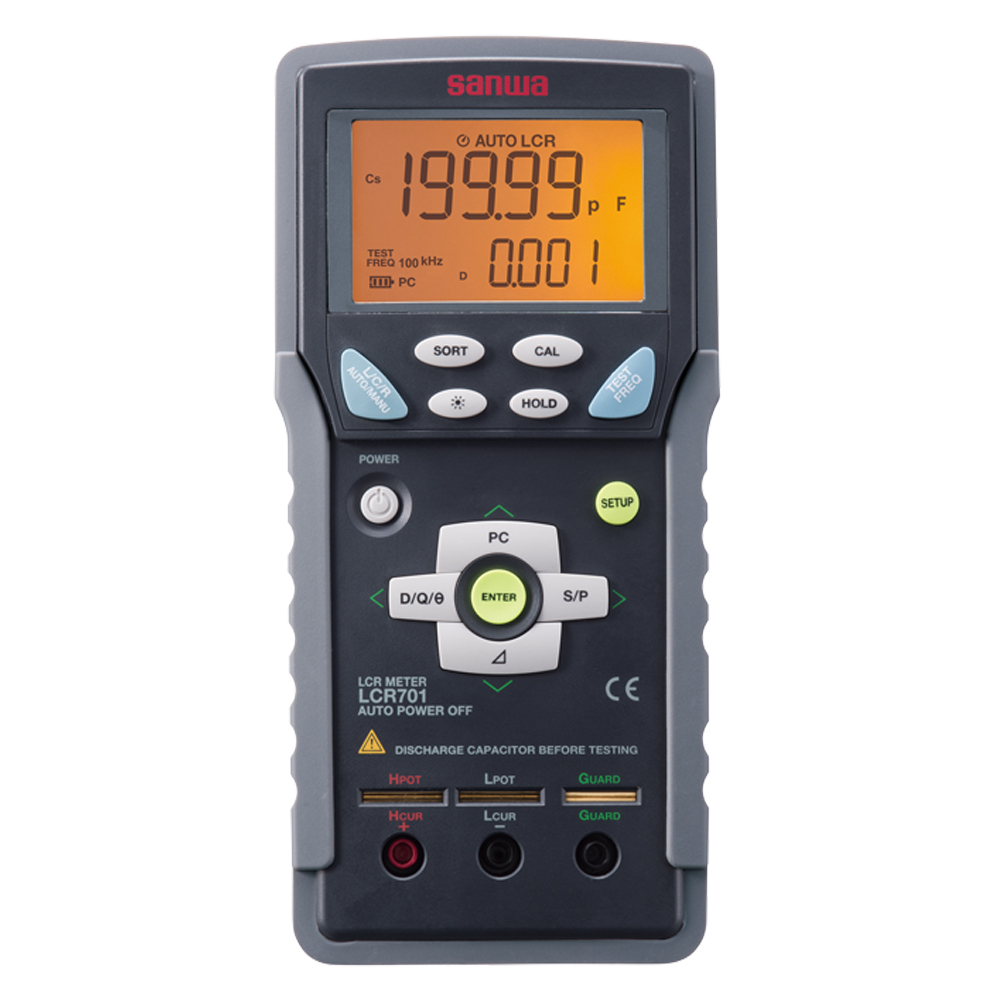

三和電気計器 LCRメータ LCR701
ハンドヘルドタイプの高性能LCRメータ
- 便利なオートLCR機能
- 5種類の測定周波数に対応(100/120/1k/10k/100kHz）
- 7レンジの直流抵抗(DCR）測定ファンクション搭載
- L/C/R の部品の受入れ検査などに便利な選別（SORT）機能
- 暗い場所でも読みやすいバックライト機能
- USB通信ユニット(別売)とソフトウエアを使用して、PCへデータ転送可能
PASS/FAIL判別機能
デバイスを任意の閾値で簡単に判別することができます。 光リンクUSBインターフェース（別売）でデータ整理も可能
AUTO LCR機能
抵抗測定/静電容量測定/インダクタンス測定をAUTO LCR機能を使って自動判別できるので、部品が分からなくても測定できます。
仕様
| ファンクション | 測定レンジ | 最高確度 |
|---|---|---|
| Ls/Lp | 20.000u/200.00u/2000.0u/20.000m/200.00m/2000.0m 20.000/200.00/2000.0/20.000kH |
±(0.3%+3) |
| Cs/Cp | 200.00p/2000.0p/20.00n/200.00n/2000.0n/ 20.000u/200.00u/2000.0u/20.00mF(50pF以下は確度保証外) |
±(0.3%+3) |
| Rs/Rp | 20.000/200.00/2.0000k/20.000k/ 200.00k/2.0000M/20.000M/200.0MΩ |
±(0.3%+3) |
| Ω（DCR) | 200.00/2.0000k/20.000k/200.00k/ 2.0000M/20.000M/200.0MΩ |
±(0.3%+3) |
| サンプルレート | 1.2回/秒（LCRモード） 0.5回/秒（DCRモード) |
| 測定周波数 | 100/120/1k/10k/100kHz |
| 測定モード | シリーズ／パラレル |
| 測定パラメータ | Ls / Lp / Cs / Cp / Rs / Rp / DCR（D/Q/θ/ESR/RP 測定を含む） |
| オートLCR | L:20.000 µH ～ 20.000 kH C:200.00 pF ～ 20.00 mF R:20.000 Ω ～ 200.0 MΩ |
| DCR測定 | R: 200.00 Ω ～ 200.0 MΩ |
| 電源 | 6LF22(9V形アルカリ電池) 6F22(9V形マンガン電池) ACアダプタ（別売：AD-30-3） |
| 電池寿命 | 6LF22(9V形アルカリ電池):約40時間 6F22(9V形マンガン電池):約18時間 （オートLCRモード、1kHzにて) |
| 寸法/質量 | H184×W87×D45mm/約400g (ホルスタ装着時) |
| 安全規格 | IEC61326-1(EMC)、EN50581(RoHS) |
商品仕様
| 製品名: | LCR701 |
|---|---|
| 型番: | LCR701 |
| メーカー: | 三和電気計器 |
