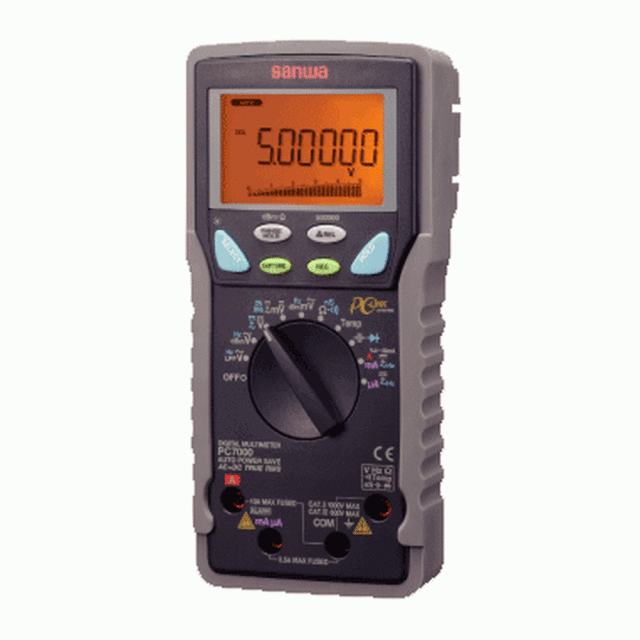

DC50万カウント高確度モデル PC7000
- 50000&500000カウント
- 「電圧や電流値とその周波数」や「電圧や電流のAC成分とDC成分」など同時表示させるデュアル表示機能
- 交流（AC）測定は真の実効値方式（True RMS）
- 可変周波数駆動(VFD)回路の測定に便利なLPF内蔵
- オートレンジ対応のキャプチャ（ピークホールド)機能（測定確度:通常確度±100dgt、サンプリング約0.8ms）
- オートレンジ対応の最大値/最小値/平均値レコード機能
- 温度測定機能（K型熱電対温度センサ対応:-50℃~1000℃）
- 光リンクUSBインターフェース（オプション）
- コンダクタンス測定
- ＊製造時期により使用ヒューズが変更になっております。ご注意ください。
仕様
| ファンクション | 測定レンジ | 最高確度 | 分解能 | 入力抵抗 |
| 直流電圧 | 500m/5/50/500/1000V | ±(0.03%+2) | 0.01mV | 10MΩ |
| 交流電圧 | 500m/5/50/500/1000V | ±(0.5%+40) | 0.01mV | |
| 直流電流 | 500μ/5000μ/50m/500m/5/10A | ±(0.1%+20) | 0.01μA | |
| 交流電流 | 500μ/5000μ/50m/500m/5/10A | ±(0.6%+40) | 0.01μA | |
| 抵抗 | 500/5k/50k/500k/5M/50MΩ | ±(0.2%+6) | 0.01Ω | |
| コンダクタンス | 99.99nS | ±(1.0%+10) | 0.01nS | |
| コンデンサ容量 | 50n/500n/5μ/50μ/500μ/5m/25mF | ±(0.8%+3）※ | 0.01nF | |
| 温度 | -50~1000℃ | ±(0.3%+20) | 0.1℃ | |
| 周波数 | 10Hz~200kHz | ±(0.02%+40) | 0.001Hz | |
| ロジック周波数 | 5Hz~2MHz | ±(0.002%+4) | 0.001Hz | |
| デューティ比 | 0.1%~99.99% | ±(3d/kHz+2) | 0.01% | |
| dBm | -29.83dBm~54.25dBm | ±(0.25dB+2) | 0.01dB | |
| 4-20mA% | 4mA=0% 20mA=100% |
±25d | 0.01% | |
| 導通 | 20~200Ω以下でブザー音 開放電圧約3V未満 | |||
| ダイオードテスト | 開放電圧:3V未満 | |||
| 表示 | 数値部50000&500000/バーグラフ部41セグメント |
| サンプルレート | 数値部5回/秒（50000カウント） 1.25回/秒（500000カウント）バーグラフ部60回/秒 |
| 周波数特性 | V:45Hz~20kHz（500V以下） A:40Hz~1kHz |
| ヒューズ | 11A/1000V IR20kA Ø10× 38 mm 0.4A/1000V IR30kA Ø 6.3× 32 mm |
| 電源 | 6LF22/6LR61(9V形アルカリ電池）×1 |
| 電池寿命 | DCVにて連続約100時間（アルカリ電池) |
| 寸法/質量 | H184×W86×D52mm/約430g（ホルスタ含む) |
| 安全規格 | IEC61010 CAT.Ⅲ600V/CAT.Ⅱ1000V |
※フィルムコンデンサまたは同等以上の漏れ電流が少ないものについての確度。
商品仕様
| 製品名: | PC7000 |
|---|---|
| 型番: | PC7000 |
| メーカー: | 三和電気計器 |
