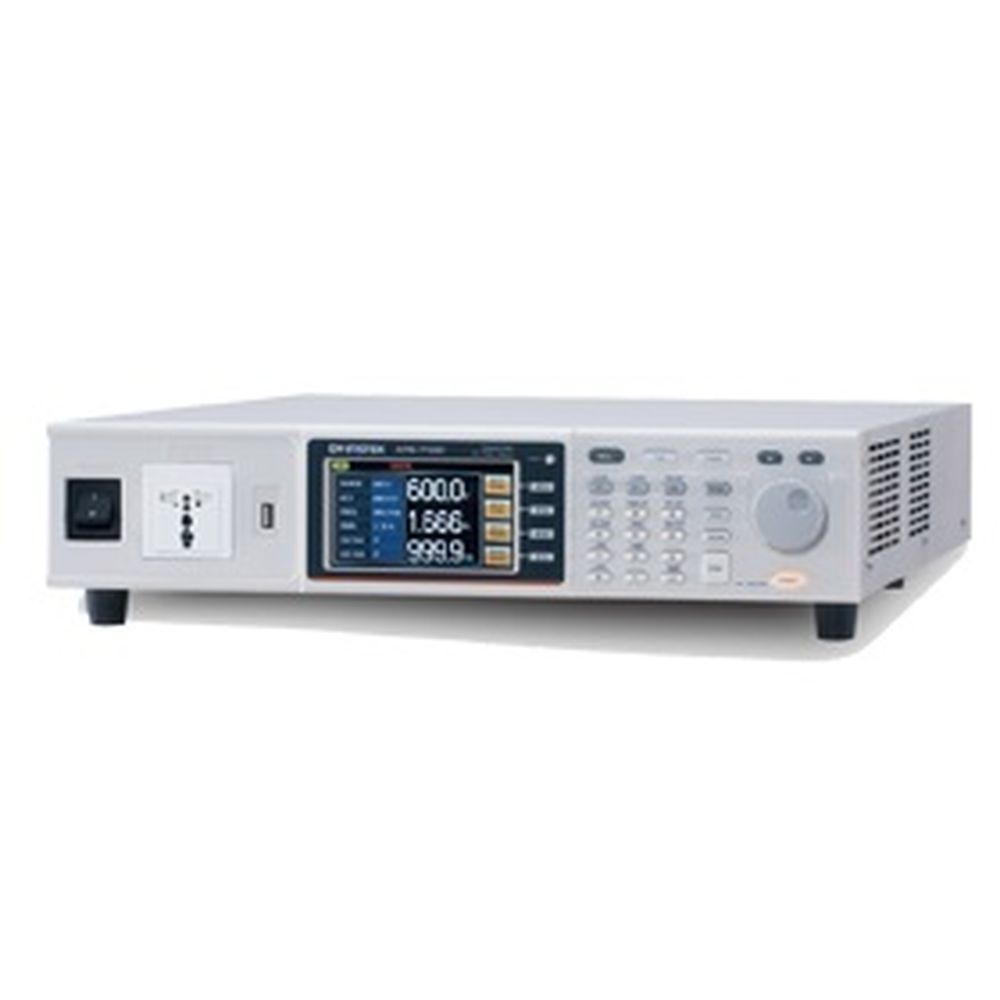

商品画像はシリーズ代表例を使用しています
ローノイズで高性能なリニア式交流電源
APS-7000Eシリーズは、9種類の測定機能、豊富なテスト機能と任意波形モードなど様々な交流波形をサポートしたリニア式交流電源です。
高性能の測定機能をサポートしACパワーメータと同様の測定表示が可能です。
電流測定レンジは、2.00mA~17.50A（4レンジ）と広く微小電流（最少分解能0.01mA）の測定が可能で
機器のスタンバイ状態での消費電力をそのまま測定可能です。
電気製品の動作検証に便利な異常電圧、周波数、位相などを試験する出力が可能です。
シリーズ仕様
- 4.3インチカラーTFT液晶を採用
- 筐体サイズ：高さ88mm（2U）
- 出力容量：(AC200V時）
APS-7050E： 500VA、 0~155Vrms/4.2A、0~310Vrms/2.1A
APS-7100E：1000VA、0~155Vrms/8.4A、0~310Vrms/4.2A - 測定機能：電圧、電流、電力、電流（ピーク）、電流（ピークホールド）、周波数
電流測定レンジ：2.00~70.00mA、60.0~350.0mA、0.300~3.500A、3.00~17.50A、4レンジ
定格
※入力電圧がAC100Vの時、APS-7000Eシリーズの出力はカッコ内に制限されます。
APS-7000Eシリーズは、30分以上エージングした後の仕様で、確度は23℃±5℃の時の仕様です。
| モデル | APS-7050E | APS-7100E | |
|---|---|---|---|
| AC入力 | |||
| 相数 | 単相 | ||
| 電圧 | AC 100V※/200V±10％ | ||
| 周波数 | 47~63Hz | ||
| 最大入力電流 | 14A / 8A | 28A / 16A | |
| 力率 | 0.7 代表値 | ||
| AC出力 | |||
| 出力定格 | 500VA（400VA） | 1000VA（800VA） | |
| 出力電圧範囲 |
0~155Vrms / 0~310.0 Vrms | ||
| 出力周波数 | 45.00~500.0 Hz | ||
| 最大電流(rms）※1 |
0~155Vrms | 4.2A（3.36A） | 8.4A（6.72A） |
| 0~310Vrms | 2.1A (1.68A） | 4.2A（3.36A） | |
| 最大電流(ピーク）※1 |
0~155V | 16.8A（13.44A） | 33.6A（26.88A） |
| 0~310V | 8.4A（6.72A） | 16.8A（13.44A） | |
| 相数 | 単相2線（1P2W） | ||
| 全高調波ひずみ（THD) |
≤0.5％＠45~500Hz（抵抗負荷時） | ||
| クレストファクタ | ≤4 | ||
| 入力変動 | 0.1％（フルスケールに対して） | ||
| 負荷変動 | 0.5％（フルスケールに対して） | ||
| 応答時間 | <100μs | ||
| 設定 | |||
| 電圧 | レンジ（rms） | 0~155V、0~310V | |
| 分解能（rms） |
0.01V at 0.00~99.99V 0.1V at 100.0~310.0V |
||
| 確度 | ±（ 設定× 0.5%+2カウント） | ||
| 周波数 | レンジ | 45 ~ 500Hz | |
| 分解能 |
0.01Hz at 45.00~99.99Hz 0.1Hz at 100.0~500.0Hz |
||
|
確度 |
± 設定× 0.02％ | ||
| インターフェース | |||
| 標準 | USB ホスト | ||
※1 出力電圧AC120V/240V/480V時の最大負荷電流です。
| 共通仕様 | |
|---|---|
| 測定 | |
| 電圧(rms) | |
| レンジ |
0.20~38.75Vrms、38.76 ~ 77.50Vrms 77.51~155.0Vrms、155.1 ~310.0Vrms |
| 分解能 | 0.01V at 0.00~99.99Vrms 0.1V at 100.0~310.0Vrms |
| 確度 | ± ( 読み値× 0.5%+2 カウント) |
| 周波数 | |
| レンジ |
45 ~ 500Hz |
| 分解能 | 0.01 Hz at 45.00~99.99Hz 0.1 Hz at 100.0~500.0Hz |
| 確度 | ± 0.1Hz |
| 電流（rms） | |
| レンジ/ 分解能 | 4 レンジ:2.00 ~ 70.00mA/0.01mA 60.0 ~ 350.0mA/0.1mA 0.300 ~ 3.500A /0.001A 3.00 ~ 17.50A /0.01A |
| 確度 | ±（ 読み値× 0.6%+5カウント）、2.00~350.0mA ±（ 読み値× 0.5%+5カウント）、0.350~3.500A ±（ 読み値× 0.5%+3カウント）、3.500~17.50A |
| 電流 (peak) | |
| レンジ/ 分解能 | 0.0 ~ 70.0A/0.1A |
| 確度 | ±（ 読み値× 1%+1カウント) |
| 電力(W) | |
| 分解能 | 0.01W、0.1W、1W |
| 確度 | ±（ 読み値× 0.6%+5カウント)、0.20~99.99W ±（ 読み値× 0.6%+5カウント)、100.0~999.9W ±（ 読み値× 0.6%+5カウント)、100.0~999.9W |
| 一般仕様 | ||
|---|---|---|
| プリセット | 10 個 (0~9 数値キー) | |
| 保護機能 | OCP、OPP、OHP、アラーム | |
| 環境 | ||
| 動作環境 | 0 ~ +40℃、20 ~ 80% RH（ 結露なし） | |
| 保存環境 | -10 ~ +70℃、≤ 80％（結露なし） | |
| その他 | ||
| ディスプレイ | 4.3 インチ(RGB)、480 x 272 | |
| 寸法（W× H × D mm） |
430 × 88 × 400(APS-7050E) |
|
| 質量 | 約24kg（APS-7050E) 約38kg（APS-7100E) |
|
| 付属品 | 電源コード、端子カバー、テストリードGTL-123 CD（ユーザーマニュアル、プログラミングマニュアル） |
|
商品仕様
| 製品名: | APS-7050E |
|---|---|
| 型番: | APS-7050E |
| メーカー: | インステック |
