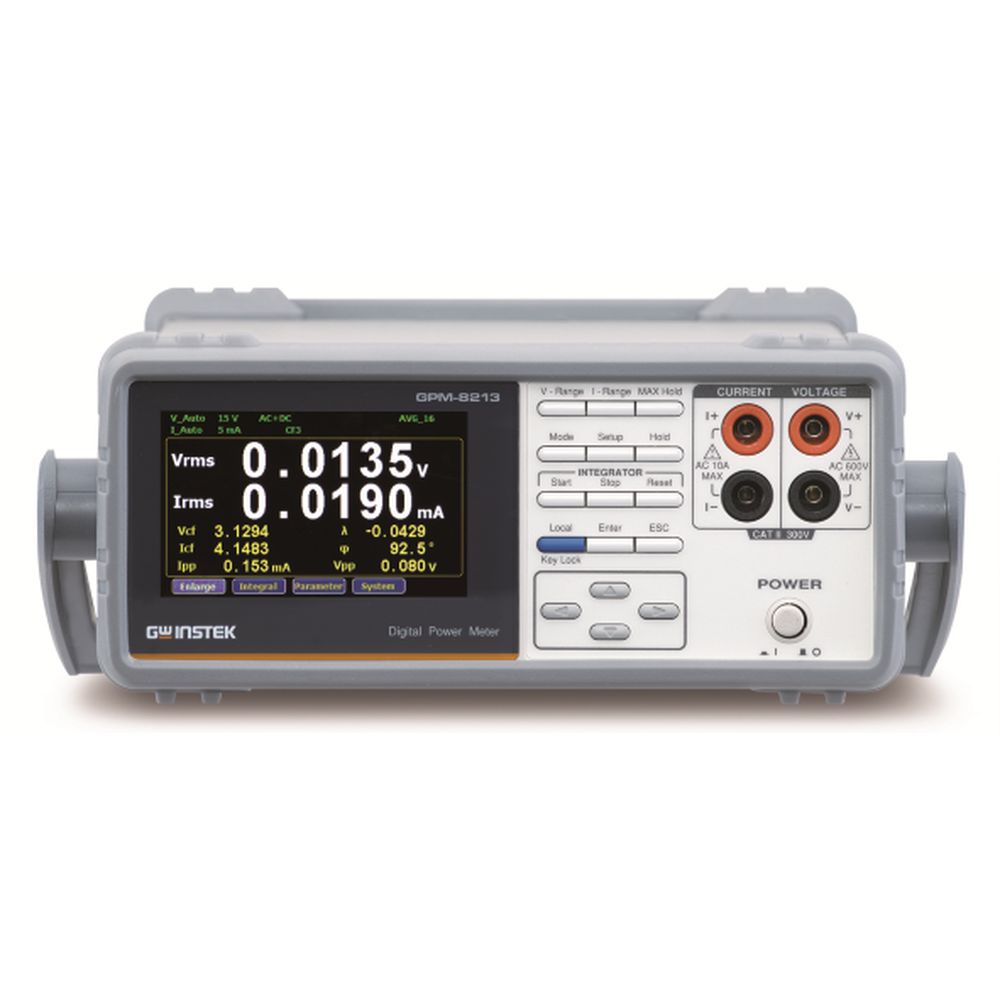

TEXIO GW INSTEK パワーメータ GPM-8213
豊富な測定パラメータと待機電力測定に適したパワーメータ
GPM-8213シリーズは一般的な電力測定に加え、IEC62301の待機電力測定が可能なパワーメータです。
シリーズ仕様
- 4インチカラー液晶ディスプレイを採用
- 電圧/電流測定周波数帯域：DC~6kHzで直流、交流、直流+交流
- 2種類の測定値表示
スタンダード：メイン2項目とサブ6項目を同時表示
シンプル：4項目を同時表示 - IEC62301/EN5056待機電力測定の要件に適合した測定が可能
- 電力分解能:最小レンジ1µW、最大レンジ1W
- 最小電流レンジ:5mA、分解能:0.1μA
- クレストファクタ（CF）3までの電流/電圧測定が可能、半波の場合はCF=6設定可能）
- 積算機能：W-h（電力対時間）、A-h（電流対時間）
- 全高調波ひずみ測定：IEC、CSA
- 前面入力端子（≤10A）と背面入力端子（≤20A）
- インターフェース
標準：RS-232C、USBデバイス、LAN、GP-IB（機種による） - テストフィクスチャGPM-001(別売)で配線が簡単・確実
定格
| 入力定格 | |||
|---|---|---|---|
| 連続最大許容入力電圧 | 600Vrms | ||
| 連続最大許容入力電流 | 背面端子：20Arms、前面端子：10Arms | ||
| 入力インピーダンス | 電圧：2.4MΩ | ||
| 電流：500mΩ(5mA ~ 200mAレンジ)、5mΩ(0.5A ~ 20Aレンジ) | |||
| 最大電圧表示（1倍時） | 700Vrms | ||
| 最大電流表示（1倍時） | 25Arms | ||
| 最大絶縁電圧 | 300V | ||
| フィルタ | カットオフ周波数 500 Hz(ON) / 6kHz(OFF) | ||
| AD変換器 | 電圧・電流同時測定 16ビット、96kHz | ||
| 表示機能 | |||
| 対応周波数 | 45Hz~ 6kHz | ||
| アベレージ | 1, 2, 4, 8, 16, 32, 64 | ||
| 表示数(標準モード) | 2+6項目 | ||
| 表示数(シンプルモード) | 4項目 | ||
| 桁数 | 5桁(レンジによる固定小数点表示) | ||
| 電圧表示倍率(PT) | 1 ~ 9999.999 | ||
| 電流表示倍率(CT) | 1 ~ 9999.999 | ||
| 測定項目 | 電圧、電流、有効電力、無効電力、皮相電力、力率、位相、周波数、積算電流、積算電力、正積算電力、負積算電力、 電圧クレストファクタ、電流クレストファクタ、ピーク電圧、ピーク電流、全高調波歪 |
||
| 表示項目 | Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI |
||
| 電圧測定 | |||
| クレストファクタ | 3, 6 (電流と共通設定) | ||
| 測定レンジ | CF=3 :15V, 30V, 60V, 150V, 300V, 600V CF=6 :7.5V, 15V, 30V, 75V, 150V, 300V |
||
| 確度 | 適用範囲 | 1 % ~ 105 % of range | |
| DC | ±(0.2 % reading + 0.2 % range) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % reading + 0.1 % range) | ||
| 66 Hz ≤ f ≤ 1kHz | ±(0.1 % reading + 0.2 % range) | ||
| 1 kHz ≤ f ≤ 6kHz | ± 3 % of range | ||
| フィルタオン | 0.3 % reading@ 45Hz ~ 66Hz を加算 | ||
| 温度係数 | 5-18˚C / 28-40˚C | ±0.03% reading /˚Cを加算 | |
| 残留ノイズ | 0.5 % of range | ||
| 電流測定 | |||
| クレストファクタ | 3, 6 (電圧と共通設定) | ||
| 測定レンジ | CF=3 :5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A CF=6 :2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A |
||
| 確度 | 適用範囲 | 1 % ~ 105 % of range | |
| DC | ±(0.2 % reading + 0.2 % range) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % reading + 0.1 % range) | ||
| 66 Hz ≤ f ≤ 1kHz | ±(0.1 % reading + 0.2 % range) | ||
| 1 kHz ≤ f ≤ 6kHz | ± 3 % of range | ||
| フィルタオン | 0.3 % reading@ 45Hz ~ 66Hzを加算 | ||
| 温度係数 | 5-18˚C / 28-40˚C | ±0.03% reading /˚Cを加算 | |
| 残留ノイズ | 0.5 % of range | ||
| 電力測定 | |||
| 確度 | 適用範囲 | 1 % ~ 110 % of range | |
| DC | ±(0.2 % reading + 0.2 % range) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % reading + 0.1 % range) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % reading + 0.3 % range) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % of range | ||
| フィルタオン時 | 0.3 % reading@ 45Hz ~ 66Hz を加算 | ||
| レンジ | CF＝3：75.000mW(15V/5mAレンジ)~12.000kW(600V/20Aレンジ) | ||
| 温度係数 | 5-18˚C / 28-40˚C | ±0.03% reading /˚Cを加算 | |
| 周波数測定 | |||
| レンジ | 30.000Hz ~ 499.99Hz（フィルタオン）、30.000Hz ~ 9.9999kHz（フィルタオフ） | ||
| 測定対象 | 電圧、電流 | ||
| 測定有効範囲 | 測定レンジの10%~105% | ||
| 確度 | ±(0.06 % reading) | ||
| 積算測定 | |||
| 積算 | 確度 | ±(フルスケール誤差+ 0.1 % reading) | |
| 時間 | 設定範囲 | 0 時0分~ 9999 時間 59 分 | |
| 確度 | ±0.01% ±1秒 | ||
| インターフェース | |||
| USB | USB2.0、TypeBコネクタ、 USB-CDC Class | ||
| LAN | IEEE802.3、RJ-45、Auto-MDIX、100Mbps、IPv4：DHCP/固定IP、Socket接続：ポート1026 | ||
| RS-232C | RS-232C準拠、8bit、パリティなし、フロー無し、ストップビット1、D-Sub9ピンオス 通信速度：1200/2400/4800/9600/19200/38400/57600/115200bps |
||
| GP-IB(オプション) | IEEE488.2準拠 | ||
| コマンド体系 | SCPI準拠、 IEEE488.2準拠、デリミタ：LF | ||
| 環境 | |||
| 動作環境と温度 | 屋内、高度<2000m. | ||
| 周囲温度： 0℃~50℃ | |||
| 相対湿度： 0℃~30℃：< 80%RH：結露無 30℃~40℃：< 70%RH：結露無 40℃~50℃：< 50%RH：結露無 |
|||
| 汚染度 2 | |||
| 保存温度 | -10℃~70℃ | ||
| 温度範囲 | 0℃~35℃、相対湿度： <90%RH 35˚C~ 、相対湿度： <80%RH |
||
| 一般仕様 | |||
| 電源 | AC 100~240V±10％、50-60Hz、25VA | ||
| 付属品 | 電源コード (地域による) 、テストリード：GTL-209(黒x2、赤x2)、CD(ユーザーマニュアル) | ||
| 寸法（突起物を含む） | 270(W)×110(H)×350(D) mm | ||
| 質量 | 約 2.9 kg | ||
商品仕様
| 製品名: | GPM-8213 |
|---|---|
| 型番: | GPM-8213 |
| メーカー: | インステック |
