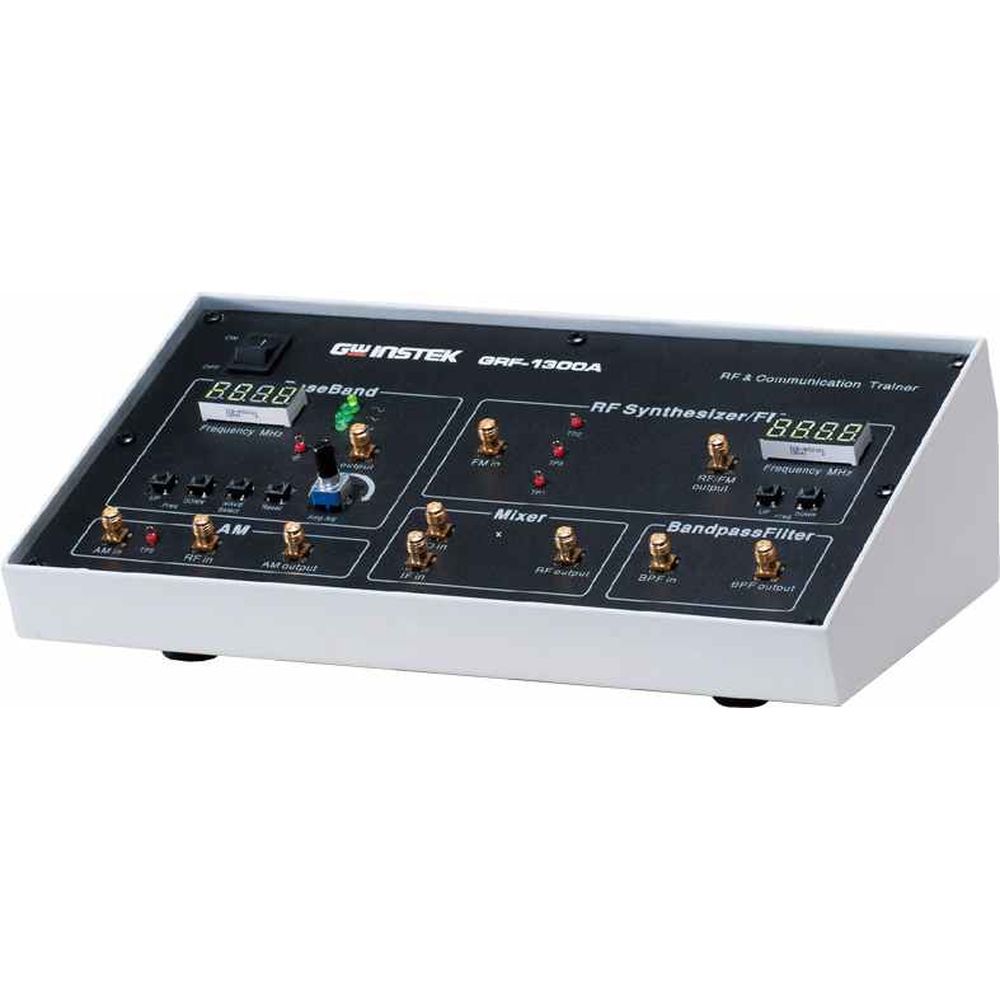

TEXIO GW INSTEK RF通信トレーナ GRF-1300A
RF通信トレーナ
教育実習向けRF通信トレーナGRF-1300Aは、3GHzスペクトラムアナライザGSP-730と
組み合わせることで、低予算で効率の良い周波数ドメインの学習が可能です。
シリーズ仕様
- 出力波形：
正弦波：0.1~3MHz、10kHzステップ
方形波：0.1~3MHz、10kHzステップ
三角波：0.1~3MHz、10kHzステップ - RF周波数：870~920MHz
- AM変調とFM変調
- ミキサー、バンドパスフィルター
- トラブルシューティングの学習用に8種類の不良状態をシュミレーションする5個のON/OFFスイッチと5個テストポイント
- USBデバイスポート：PCリモート用
旧シリーズのGRF-1300の後継機種となります。
| 機能 | 項目 | 仕様 |
|---|---|---|
| ベースバンド | 波形 | 正弦波、方形波、三角波 |
| 周波数範囲 | 0.1~3MHz、ステップ：10kHz | |
| 振幅 | ≥1.5Vpp | |
| 高調波歪 | ≤-30dBc | |
| RF/FM発振器 | 周波数確度 | ±0.15MHz |
| 振幅範囲 | ≥45MHz (870M~920MHz)、ステップ：1MHz | |
| 電力レンジ | ≥-15dBm | |
| FM変調 | 最大周波数偏移 | >3MHz |
| AM変調 | ピーク偏差 | ≥-18dBm |
| インターフェース | USBデバイスポート | PCコントロール用 |
| 一般 | 寸法・質量 | 165(W) x 155(H) x 90(D)mm、 約1.2kg |
| 付属品 | RFケーブル100mm×2、RFケーブル800mm×1、 アンテナ（800~1000MHz）×1、電源コード×1、 CD（ユーザーマニュアル、PCソフトウェア）×1、 N-SMAアダプタ×1 |
商品仕様
| 製品名: | GRF-1300A |
|---|---|
| 型番: | GRF-1300A |
| メーカー: | インステック |
