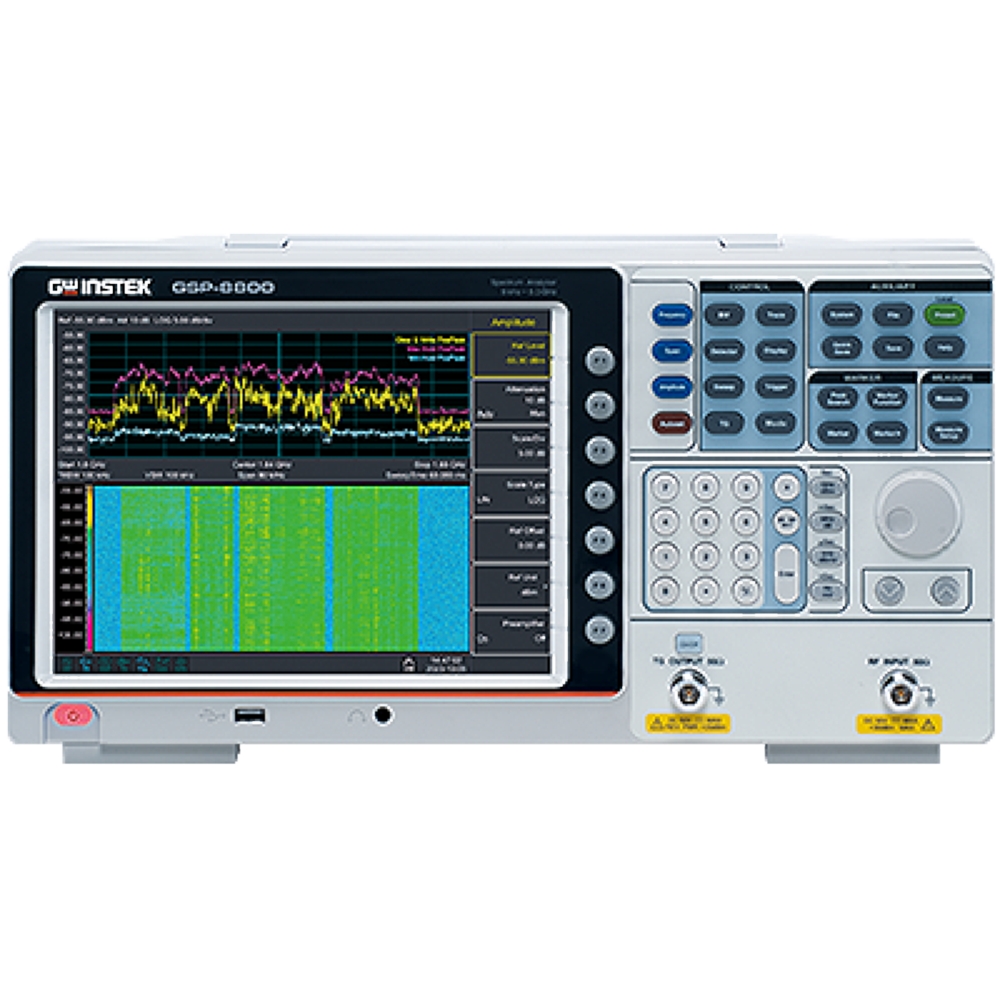

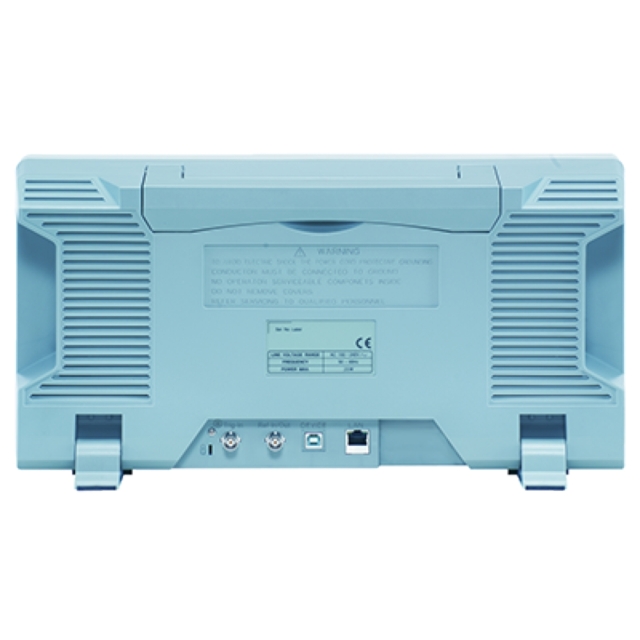

TEXIO GW INSTEK スペクトラムアナライザ GSP-8800/8180
大型ディスプレイでローコストとハイエンドモデル
GSP-8800は9kHz~8GHz、GSP-8180は9kHz~1.8GHzの周波数範囲をカバーし、開発/生産段階でRF製品のテスト要件を提供する汎用スペクトラムアナライザです。より明確な信号観測を実現するために、XGA(1024 x 768)解像度の10.4インチの大画面を採用しています。通信インタフェースには、USB(TMC)とLAN(LXIクラスC)の両方を搭載しています。
GSP-8800VT、GSP-8180はトラッキングジェネレータを標準装備しています。
シリーズ仕様
- 周波数範囲:
【GSP-8800】 9kHz ~ 8GHz、周波数分解能:1Hz
【GSP-8180】 9kHz ~ 1.8GHz、周波数分解能:1Hz - RBW:1Hz ~ 1MHz (1-3-5-10ステップ)
- VBW:10Hz ~ 3MHz (1-3-5-10ステップ)
- 感度:-160dBm/Hz (Typical@プリアンプON)
- AM/FM信号の復調と解析機能
- 時間指定機能
- ACPR/OCBW/CHPW、NdB帯域幅、Pass-Fail、周波数カウンタ、ノイズマーカ測定機能
- 20dBプリアンプ内蔵
- 標準インタフェース:LAN、USB
- 10.4インチXGA液晶ディスプレイ(1024x768)
- オプション:EMIフィルタ/QP検波
定格
| GSP-8180 | GSP-8800 | |
|---|---|---|
| 周波数レンジ | 9k~1.8GHz | 9k~8.0GHz |
| 分解能 | 1Hz | |
| RBW | 1Hz ~1MHz( シーケンスごとに1-3-5-10 ステップ) 200 Hz、9 kHz、120 kHz、1 MHz、EMI フィルタ(6dB) ( オプション) |
|
| VBW | 10 Hz ~ 3 MHz | |
| 表示平均ノイズレベル(DANL) | ||
| プリアンプオフ | 入力アッテネータ = 0dB、ref level ≥ -60dBm、trace average ≥ 40、RBW = 1Hz に換算・正規化、DETECTOR = SAMPLE、RBW = 100Hz、VBW = 100Hz |
|
| 9 kHz~1 MHz、<-95dBm(typical)、 <-88dBm |
m 9 kHz~1 MHz、<-95dBm(typical)、 <-88dBm |
|
| 1 MHz~1 GHz、<-140dBm(typical)、 <-130dBm |
1 MHz~500 MHz、<-140dBm(typical)、 <-130dBm |
|
| 1 GHz~1.8 GHz、<-138dBm(typical)、 <-128dBm |
500 MHz~3 GHz、<-138dBm(typical)、 <-128dBm |
|
| 3 GHz~6 GHz、<-134dBm(typical)、 <-124dBm |
||
| 6 GHz~8 GHz、<-129dBm(typical)、 <-119dBm |
||
| プリアンプオン | 入力アッテネータ = 0dB、ref level ≥ -60dBm、trace average ≥ 40、RBW = 1Hz に換算・正規化、DETECTOR = SAMPLE、RBW = 100Hz、VBW = 100Hz |
|
| 100 kHz ~ 1 MHz、<-135> (typical)、<-128dBm | 100 kHz ~ 1 MHz、<-135> (typical)、<-128dBm | |
| 1 MHz~1 GHz、<-160dBm(typical)、 <-150dBm |
1 MHz~500 MHz、<-160dBm(typical)、 <-150dBm |
|
| 1 GHz~1.8 GHz、<-160dBm(typical)、 <-150dBm |
500 MHz~3 GHz、<-160dBm(typical)、 <-150dBm |
|
| 3GHz~6 GHz、<-154dBm(typical)、 <-144dBm |
||
| 144dBm 6 GHz~8 GHz、<-149dBm(typical)、 <-139dBm |
||
| 周波数特性 | ||
| フィルタ帯域幅 | 20℃ ~30℃、相対湿度30% ~70%、入力アッテネータ= 10dB、リファレンス 周波数= 50 MHz、SPAN = 200 KHz、RBW = 10 KHz、VBW = 10 KHz |
|
| プリアンプオフ、fc ≥ 10 kHz | ±0.8dB、100 K~ 最大周波数範囲 | |
| プリアンプオン、fc ≥ 1 MHz | ±0.9dB、100 K~ 最大周波数範囲 | |
| 不確かさと精度 | ||
| RBW スイッチの不確かさ | リファレンス: キャリア周波数50 MHz でRBW10 kHz、Log resolution:±0.2dB | |
| 入力減衰の不確かさ | 20℃ ~30℃、fc=50 MHz、プリアンプオフ、10 dB RF アッテネータ、 RBW = 10 K;1~40dB ±0.5dB |
|
| 絶対振幅の不確かさ | 20℃ ~ 30℃、fc = 50MHz、スパン= 200kHz、RBW = 10kHz、VBW=10kHz、 ピーク検出器、10dB RF アッテネータ、average ≥ 20、 2dB/div、信頼度95% |
|
| 不確かさ | 20℃ ~30℃、fc ≥ 1 MHz、信号入力範囲0~-50dBm、リファレンスレベル 範囲0~-50dBm、RF アッテネータ10dB、RBW = 1kHz、VBW = 1kHz、 プリアンプオフ; ±1.5dB((typical) |
|
| VSWR | <1.5(Nominal)、入力RF アッテネータ 10dB、1 MHz~ 1.8 GHz |
<1.8(Nominal)、入力RF アッテネータ 20dB、1 MHz~ 8 GHz |
| 歪みとスプリアス応答 | ||
| 第2 次高調波歪 | fc ≥ 50 MHz、プリアンプオフ、信号入力-20dBm、0dB RF アッテネータ、 20℃~30℃;-65dBc |
|
| 第3 次相互変調インターセプト | fc ≥ 50 MHz、入力ツートーンレベル-20dBm、周波数間隔100 kHz、 入力アッテネータ0 dB、プリアンプオフ、20℃~30℃;+10dB | |
| 1dB 利得圧縮 | fc ≥ 50MHz(Nominal)、0dB RFアッテネータ、プリアンプオフ、 20℃~30℃;> -2dBm | |
| 残留応答 | 入力ポートに50Ω負荷を接続、入力アッテネータ0dB、20℃ ~ 30℃、 average ≥ 40、RBW = 300 Hz、VBW = 3 kHz、SPAN = 2 M、<-85dBm、 1 MHz~ 最大周波数範囲 |
|
| 入力関連のスプリアス | <-60dBc、入力ミキサーで-30dBm の信号、20℃~30℃ | |
| スイープ | ||
| 時間 | ||
| 範囲 | ゼロスパン以外:10 ms ~ 3000 s、ゼロスパン:1 ms ~ 3000 s | |
| スイープモード | 連続; シングル | |
| トラッキング・ジェネレータ(GSP-8180、GSP-8800VT) | ||
| トラッキングジェネレータ出力 | ||
| 周波数範囲 | 100 kHz ~ 最大周波数範囲 | |
| 出力電力レベル範囲 | -40dBm ~ 0dBm | |
| 出力電力レベル分解能 | 1dB | |
| 出力平坦性 | ± 3dB | |
| 最大安全逆流レベル | 平均総電力:+30dBm、DC:±50VDC | |
| インピーダンス | 50 Ω(Nominal) | |
| 出力平坦性 | ± 3dB | |
| コネクタ | N 型メス | |
| 周波数カウンタ | ||
| 分解能 | 1 Hz、10 Hz、100 Hz、1 kHz | |
| 精度 | ±( 周波数表示× 周波数リファレンス確度)+ カウンタ分解能 | |
| 入出力 | ||
| RF入力 | ||
| インピーダンス | 50 Ω(Nominal) | |
| コネクタ | N 型メス | |
| リファレンス入力 | ||
| コネクタ | BNC メス | |
| 10MHz のリファレンス振幅 | 0dBm ~+ 10dBm | |
| トリガ入力 | ||
| インピーダンス | 1kΩ | |
| 10MHz のリファレンス振幅 | BNC メス | |
| USB 接続 | ||
| USB ホスト | A タイプ; プロトコル:USB 2.0( ホストエンド) | |
| USB デバイス | B タイプ; プロトコル:2.0 バージョン | |
商品仕様
| 製品名: | GSP-8800VT |
|---|---|
| 型番: | GSP-8800VT |
| メーカー: | インステック |
