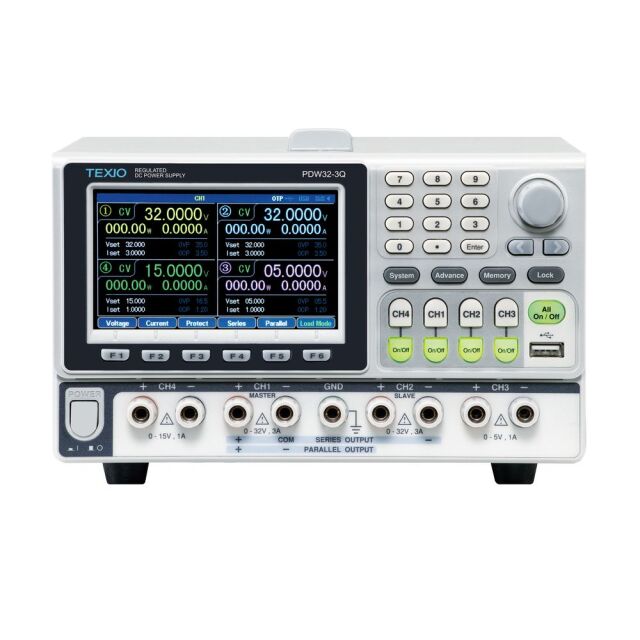

TEXIO 電子負荷機能付き 高分解能多出力直流電源 PDWシリーズ

TEXIO 電子負荷機能付き 高分解能多出力直流電源 PDWシリーズ

定価: ¥143,000(税込) ～ ¥217,800(税込)
価格: ¥135,850 (税込) 5%OFF ～ ¥206,910 (税込) 5%OFF
メーカー： テクシオ
型番： PDWSERIES
数量: 台
型名定価価格在庫購入
PDW32-6SG 1ch¥143,000(税込)¥135,850(税込) 5%OFFお取り寄せ
PDW36-10SG 1ch¥217,800(税込)¥206,910(税込) 5%OFFお取り寄せ
PDW72-5SG 1ch¥217,800(税込)¥206,910(税込) 5%OFFお取り寄せ
PDW32-3DG 2ch¥148,500(税込)¥141,075(税込) 5%OFFお取り寄せ
PDW30-6TG 3ch¥217,800(税込)¥206,910(税込) 5%OFFお取り寄せ
PDW32-3TG 3ch¥156,200(税込)¥148,390(税込) 5%OFFお取り寄せ
PDW36-5TG 3ch¥217,800(税込)¥206,910(税込) 5%OFFお取り寄せ
PDW60-3TG 3ch¥217,800(税込)¥206,910(税込) 5%OFFお取り寄せ
PDW32-3QG 4ch¥167,200(税込)¥158,840(税込) 5%OFFお取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

TEXIO PDWシリーズ 電⼦負荷機能付き⾼分解能多出⼒直流安定化電源

電⼦負荷機能付き⾼分解能多出⼒直流安定化電源

PDWシリーズは、ドロッパ⽅式採⽤の低ノイズ・低リップルの多出⼒・⾼分解能直流安定化電源です。 全モデルに電⼦負荷機能を搭載し(CH1及びCH2、CH1モデルはCH1のみ)1台で電源供給・放電動作が可能です。 バッテリーの充放電試験や、標準搭載した各種通信インタフェース・シーケンス等の豊富な機能により様々な試験に対応できる仕様となっています。

シリーズ仕様

  • ⾼分解能︓設定 1mV/0.1mA, 読み取り 0.1mV/0.1mA
  • 電⼦負荷機能搭載(CH1, CH2 / CC, CV, CR モード)
  • 低ノイズ・低リップル︓≤350μVrms/≤2mArms (PDW32-3DGの場合)
  • 直列/並列トラッキング機能(CH1-CH2)
  • 出⼒ディレイ/出⼒監視/出⼒レコード機能
  • 保護機能︓OVP/OCP/OTP/OPP (Load時)
  • シーケンス機能(CH1・CH2)
  • 内部メモリ機能(パネル設定/シーケンス/出⼒ディレイ/出⼒レコード)
  • USB給電ポートからの電源出⼒(3CHモデル)
  • リモートセンシング機能(1CHモデル, PDW32-3TGを除く3CHモデル)
  • 4.3インチカラーTFT液晶
  • 標準インタフェース︓USB, RS-232C, GP-IB, LAN, 外部I/O
  • ⾼分解能︓設定 1mV/0.1mA, 読み取り 0.1mV/0.1mA

定格

表が切れている場合、左右にドラッグできます

1CHモデル 2CHモデル 3CHモデル 4CHモデル
モデル名 PDW32-6SG
PDW36-10SG/PDW72-5SG		 PDW32-3DG PDW32-3TG/PDW30-6TG
PDW60-3TG/PDW36-5TG		 PDW32-3QG
電源機能 CH CH1 CH1/CH2 CH1/CH2 CH3 CH1/CH2 CH3 CH4
出力範囲 電圧/電流 PDW32-6SG 0~32V/0~6A 0~32V/0~3A PDW32-3TG 0~32V/0~3A 1.8, 2.5, 3.3, 5.0 V/
5A USBポート: 3A		 0~32V/0~3A 0~5V 0~15V
PDW36-10SG 0~36V/0~10A PDW30-6TG 0~30V/0~6A
PDW72-5SG 0~72V/0~5A PDW60-3TG 0~60V/0~3A 0~1A
PDW36-5TG 0~36V/0~5A
トラッキングモード 直列接続時電圧 /並列接続時電流

ー

 0~64V/0~6A PDW32-3TG 0~64V/0~6A
ー
0~64V/0~6A
ー
PDW30-6TG 0~60V/0~12A
PDW60-3TG 0~120V/0~6A
PDW36-5TG 0~72V/0~10A
定電圧特性 入力変動 ≤0.01%+3mV ≤0.01%+3mV ≤0.01%+3mV ≤ 3mV ≤0.01%+3mV
負荷変動 ≤0.01%+5mV ≤0.01%+3mV ≤0.01%+3mV ≤ 5mV ≤0.01%+3mV
リップルノイズ (5~1MHz) PDW32-6SG ≤0.5mVrms ≤0.35mVrms ≤0.35mVrms ≤2mVrms ≤0.35mVrms ≤1mVrms
その他モデル ≤2mVrms
過渡応答時間 ≤100µs ≤50µs ≤100µs ≤50µs
定電流特性 入力変動 PDW32-6SG ≤0.2%+3mA ≤0.2%+3mA PDW32-3TG ≤0.2%+3mA
ー
≤0.2%+3mA
その他モデル ≤0.01%+3mV その他モデル ≤0.01%+3mV
負荷変動 PDW32-6SG ≤0.2%+3mA ≤0.2%+3mA PDW32-3TG ≤0.2%+3mA ≤0.2%+3mA
その他モデル ≤0.01%+3mV その他モデル ≤0.01%+3mV
リップルノイズ ≤2mArms ≤2mArms ≤2mArms ≤2mArms
分解能 設定電圧/電流 PDW72-5SG 2mV/0.1mA 1mV/0.1mA PDW32-3TG 1mV/0.1mA 1mV/0.1mA
その他モデル 1mV/0.2mA PDW30-6TG 1mV/0.2mA
PDW60-3TG 2mV/0.1mA
PDW36-5TG 1mV/0.2mA
表示電圧/電流 PDW32-6SG, PDW36-10SG: 0.1mV/0.2mA,その他モデル: 0.1mV/0.1mA 0.1mV/0.1mA
トラッキング
モード		 トラッキング
誤差		 無負荷
ー
≤ 0.1% +10mV PDW60-3TG ≤ 0.2% +20mV
ー
≤ 0.1% +10mV
ー
その他モデル ≤ 0.1% +10mV
有負荷 上記値+100mV PDW32-3TG 上記値+100mV 上記値+100mV
その他モデル 上記値+200mV
並列: CV負荷変動 ≤0.01%+3mV ≤0.01%+3mV
並列:CC 入力変動 ≤0.02%+5mV PDW32-3TG ≤0.02%+5mV ≤0.02%+5mV
PDW30-6TG ≤0.02%+5mV
PDW60-3TG ≤0.01%+5mV
PDW36-5TG ≤0.01%+5mV
直列: CV負荷変動 ≤0.01%+5mV ≤0.01%+5mV
直列: CV入力変動 ≤100mV PDW32-3TG ≤100mV ≤100mV
その他モデル ≤200mV
CVリップルノイズ (5~1MHz) ≤1mVrms PDW32-3TG ≤1mVrms ≤1mVrms
その他モデル ≤2mVrms
確度 電圧設定 出力端子 ±(0.03%rdg+10mV) ±5% ±(0.03%rdg+10mV)
USBポート
ー
±0.35V
ー
電流設定 ±(0.3%rdg+10mA)
ー
±(0.3%rdg+10mA)
電圧表示 ±(0.03%rdg+10mV) ±(0.03%rdg+10mV)
電流表示 ±(0.3%rdg+10mA) ±(0.3%rdg+10mA)
電子負荷機能 CH CH1 CH1/CH2 CH1/CH2 CH1/CH2
入力範囲 電力 0~100.00W 0~50.00W 0~50.00W 0~50.00W
電圧/電流 PDW32-6SG 1~33V/0~6.2A 1~33V/0~3.2A PDW32-3TG 1~33V/0~3.2A 1~33V/0~3.2A
PDW36-10SG 1~36.5V/0~10.2A PDW30-6TG 1~32V/0~6.2A
PDW72-5SG 1~72.5V/0~5.2A PDW60-3TG 1~62V/0~3.2A
PDW36-5TG 1~36.5V/0~5.2A
特性 CVモード 設定範囲: 1.500V~電圧入力範囲, 分解能: 10mV, 確度/表示確度: ±(0.1%+30mV)
CCモード 設定範囲: 電流入力範囲と同じ, 分解能: 1mA, 確度/表示確度: ±(0.3%+10mA)
CRモード 設定範囲: 1Ω~1kΩ, 分解能: 1Ω, 確度/表示確度: ±(3%+1Ω), (≥0.1Vかつ≥0.1A)
一般
寸法
W x H x D 質量		 Type 1 213 x 145 x 311.2 mm: 約7.5kg PDW32-6SG, PDW32-3DG, PDW32-3TG, PDW32-3QG
Type 2 213 x 145 x 362 mm: 約10kg PDW36-10SG, PDW72-5SG, PDW30-6TG, PDW36-5TG, PDW60-3TG
入力電圧 AC100V/120V/220V/230V±10%, 50Hz/60Hz、切換式
消費電力 PDW32-6SG, PDW32-3DG: 360W / PDW32-3TG, PDW32-3QG: 420W / PDW36-10SG, PDW72-5SG, PDW30-6TG, PDW36-5TG, PDW60-3TG: 680W
絶縁抵抗 シャーシ~出力端子間: 20MΩ以上 (DC 500V), シャーシ~AC入力端子間: 30MΩ以上 (DC 500V)
使用環境/保存環境 温度: 0~40℃, 相対湿度: 80%以下 / 温度: -10℃~70℃, 湿度: 70%以下

商品仕様

製品名: PDWSERIES
型番: PDWSERIES
メーカー: テクシオ
