TEXIO GW INSTEK 薄型直流安定化電源 PSU40-38

定価: ¥326,700(税込)
価格: ¥326,700 (税込)
メーカー: インステック
型番: PSU40-38
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

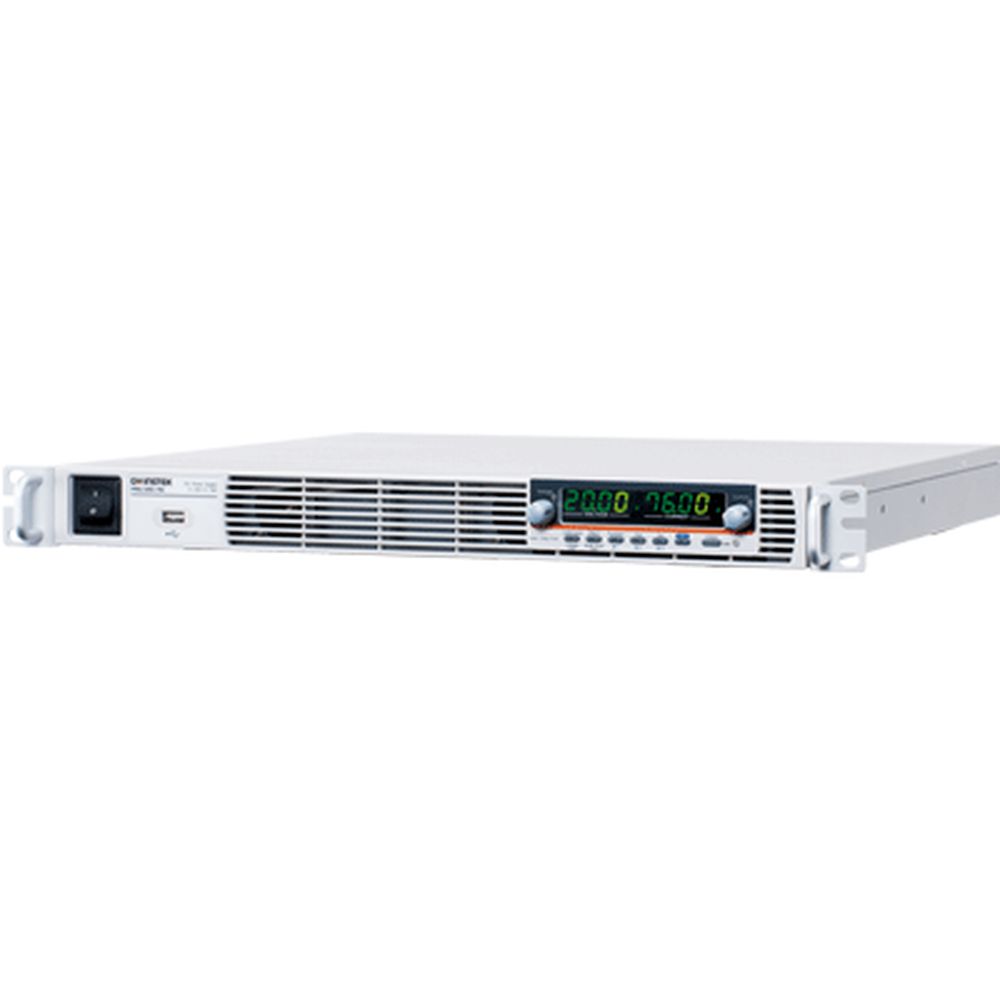

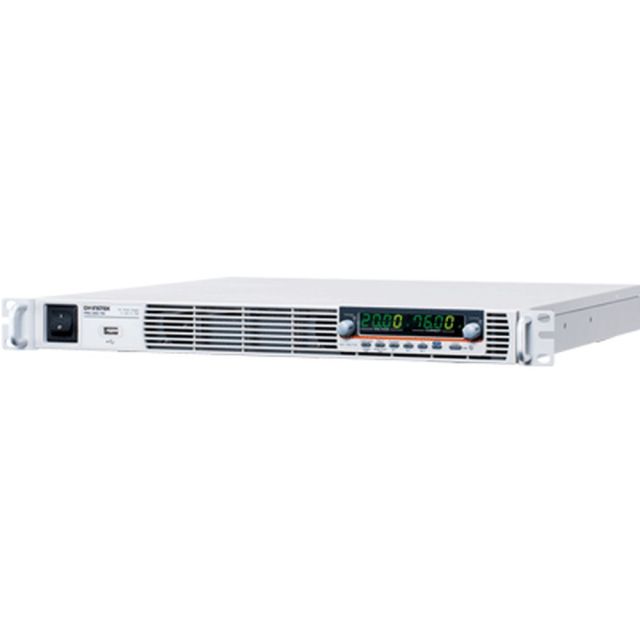

商品画像はシリーズ代表例を使用しています

薄型・軽量・多機能 スイッチング 直流安定化電源

PSUシリーズは積み重ね可能な19インチラックマウント対応フロントエアインテーク方式の1Uサイズ薄型直流安定化電源です。
1500Wクラス、定格電圧6Vから600Vまでの10機種をラインナップ、4台までのワンコントロール並列運転も可能なため大容量電源としても使用可能です。
スルーレートコントロール、内部抵抗制御、CC優先モードや容易にプログラミングできるテストモードを搭載。
外部アナログ制御や各種インタフェースでのコントロールにも対応、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。

シリーズ仕様

  • 出力電圧:6V~600Vまでの10タイプ
  • 小型・軽量・高効率のスイッチング方式
  • 出力スルーレート可変機能
  • 内部抵抗制御機能搭載
  • リモートセンシング
  • インターネットブラウザからの制御・監視
  • 3点プリセットメモリ
  • テストモード(シーケンス)
  • CC優先モード搭載
  • 4台までの並列接続
  • 1Uサイズ/19インチラックマウント対応
  • LAN、RS-232C/RS-485、USB標準装備
  • 工場出荷時オプションでGP-IBにも対応
  • ワールドワイド対応AC入力
  • RoHS指令/CE指令対応
  • ロギングオプション(Y1:15,000円)により0.1秒ごとのログ取得が可能

6V、12.5V、20V、40、60V機種

出力定格
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
定格出力電圧(*1) [V] 6 12.5 20 40 60
定格出力電流 (*2) [A] 200 120 76 38 25
定格出力電力 [W] 1200 1500 1520 1520 1500
定電圧特性
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
入力変動(*3) mV 2.6 3.25 4 6 8
負荷変動(*4) mV 2.6 3.25 4 6 8
リプルノイズ(*5) p-p(*6) mV 60 60 60 60 60
rms(*7) mV 8 8 8 8 8
温度係数 100ppm/°C (30 分以上ウォームアップ後)
リモートセンシング補償 ( 片側) V 1 1 1 2 3
立上時間(*8) 全負荷 ms 80 80 80 80 80
無負荷 ms 80 80 80 80 80
立下時間(*9) 全負荷 ms 10 50 50 80 80
無負荷 ms 500 700 800 1000 1100
過渡応答時間(*10) ms 1.5 1 1 1 1
定電流特性
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
入力変動(*3) mA 22 14 9.6 5.8 4.5
負荷変動(*11) mA 45 29 20.2 12.6 10
リプルノイズ(*5) rms mA 400 240 152 95 75
温度係数 100ppm/°C (30 分以上ウォームアップ後)
保護機能
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
過電圧保護(OVP) 設定範囲 V 0.6 ~ 6.6 1.25 ~ 13.75 2 ~ 22 4 ~ 44 5 ~ 66
分解能 V 0.06 0.125 0.2 0.4 0.6
過電流保護(OCP) 設定範囲 A 5 ~ 220 5 ~ 132 5 ~ 83.6 3.8 ~ 41.8 2.5 ~ 27.5
分解能 A 4 2.4 1.52 0.76 0.5
加熱保護(OHP) 保護動作:出力オフ
センシング(SENSE) 保護動作:出力オフ
入力保護(AC-FAIL) 保護動作:出力オフ
シャットダウン(SD) 保護動作:出力オフ
過電力保護(OPL) 保護動作:定格電力105% 超過時に出力オフ
外部アナログコントロール
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
外部電圧による出力電圧制御 定格電圧の0% ~ 100%(0V ~ 5V/0V ~ 10V)
外部電圧による出力電流制御 定格電流の0% ~ 100%(0V ~ 5V/0V ~ 10V)
外部抵抗による出力電圧制御 定格電圧の0% ~ 100%(0kΩ ~ 5kΩ/0kΩ ~ 10kΩ)
外部抵抗による出力電流制御 定格電流の0% ~ 100%(0kΩ ~ 5kΩ/0kΩ ~ 10kΩ)
出力電圧モニタ モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1%
出力電流モニタ モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1%
シャットダウン入力 TTL L レベル(0~0.5V) または短絡にて出力オフ
出力オン・オフ入力 正論理・負論理選択可:TTL または短絡開放で出力ON/OFF
アラームクリア入力 TTL L レベル(0~0.5V) 入力でアラームクリア
ステータス出力CV/CC/ALM/PWR ON/OUT ON オープンコレクタ出力、外部電源最大30V、最大シンク電流8mA
トリガ出力 TTL 出力、L レベル出力: 最大0.8V、H レベル出力:最低2.0V、最大シンク電流8mA
トリガ入力 TTL 入力、L レベル入力:最大0.8V、H レベル入力:最低2.0V、最大シンク電流8mA
フロントパネル
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
7セグ表示
電圧精度 0.1% + mV 12 25 40 80 120
電流精度 0.2% + mA 600 360 228 114 75
表示 緑LED: CV, CC, V, A, VSR, ISR, DLY, RMT,LAN, M1, M2, M3,RUN, Output ON、
赤LED: ALM, ERR
ボタン ボタンLock/Local(Unlock), PROT(ALM_CLR), Function(M1), Test(M2),Set(M3), Shift, Output
エンコーダー 電圧設定、電流設定
USB ポート Type A
デジタル制御(RS-232/485, USB, LAN, GP-IB)
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
出力電圧精度 0.05%+ mV 3 6.25 10 20 30
出力電流精度 0.2% + mA 200 120 76 38 25
電圧設定分解能 mV 0.2 0.4 0.7 1.3 2
電流設定分解能 mA 6 4 2.5 1.2 0.8
電圧測定精度 0.1% + mV 6 12.5 20 40 60
電流測定精度 0.2% + mA 400 240 152 76 50
電圧測定分解能 mV 0.2 0.4 0.7 1.3 2
電流測定分解能 mA 6 4 2.5 1.2 0.8
入力特性
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
入力定格 100Vac ~ 240Vac, 50Hz ~ 60Hz, 単相,ACケーブルは付属しておりません。
入力範囲 85Vac ~ 265Vac、47Hz ~ 63Hz
最大入力電流 21A(100Vac)、11A(200Vac)
突入電流 50A 以下
消費電力 2000VA
力率 0.99(100Vac)、0.98(200Vac)
効率(*13) 100Vac % 77 82 83 84 84
200Vac % 79 85 86 87 87
保持時間 20ms 以上
インターフェイス
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
USB TypeA 前面、USB メモリ用 Mass storageクラス
TypeB 背面、PC 用 CDC クラス
LAN RJ-45、10/100Mbps (IEEE802.3)、MACアドレス、DNSアドレス、パスワード、
ゲートウェイアドレス、IP アドレス、サブネットアドレス、Web ポート、Socket ポート
GP-IB IEEE 488. 1準拠
RS-232C EIA-232D 準拠
RS-485 EIA-485 準拠
コマンド SCPI-1993, IEEE 488.2 準拠
環境条件
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
動作温度 0℃ to 50℃
保存温度 -25℃ to 70℃
動作湿度 20% to 85% RH; ( 結露なきこと)
保存湿度 90% RH 以下; ( 結露なきこと)
高度 最高2000m
一般仕様
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
質量 8.7kg 以下
寸法 423.0 × 43.6 × 447.2 mm (W×H×D)
冷却方式 強制空冷
耐電圧 AC – 筐体間: 1500Vac/1 分、AC – 出力間: 3000Vac/1 分
出力- 筐体間: 1000Vdc/1 分
絶縁抵抗 100MΩ 以上(DC 500V)
付属品 CD-ROM(取扱説明書、出力端子カバー、アナログコネクタキット、
M8出力端子ボルトセットx2、入力端子カバー、ハンドル x2、ラックマウント金具(左/右)

(*1)最小電圧は定格出力電圧の0.2%になります。
(*2)最小電流は定格電流出力の0.4%になります。
(*3) AC85V ~ AC132V またはAC170V ~AC 265V、負荷固定において
(*4)無負荷から全負荷、AC入力電圧一定、リモートセンシング使用時において
(*5) JEITA RC-9131B (1:1)プローブによる
(*6)20MHz帯域制限フィルタ使用
(*7) 5Hz~1MHzのバンドパスフィルタ使用
(*8) 定格電圧の10% から 90%までの時間、抵抗負荷において
(*9) 定格電圧の90% から 10%までの時間、抵抗負荷において
(*10)出力電圧が定格電圧の0.5%以内に復帰する時間となります。負荷電流の変動は、定格の10%から90%。出力電圧の変動は、定格の10%から100%
(*11) 出力電圧可変時(0 ~ 定格電圧間)、入力電圧一定時
(*12)6Vモデルは出力電圧が2V ~ 6V(定格電流時)の値です。その他のモデルは出力電圧が定格10% ~100%(定格電流時)の値です。
(*13) 入力電圧 AC100V / AC200V、定格出力電力時

商品仕様

製品名: PSU40-38
型番: PSU40-38
メーカー: インステック
