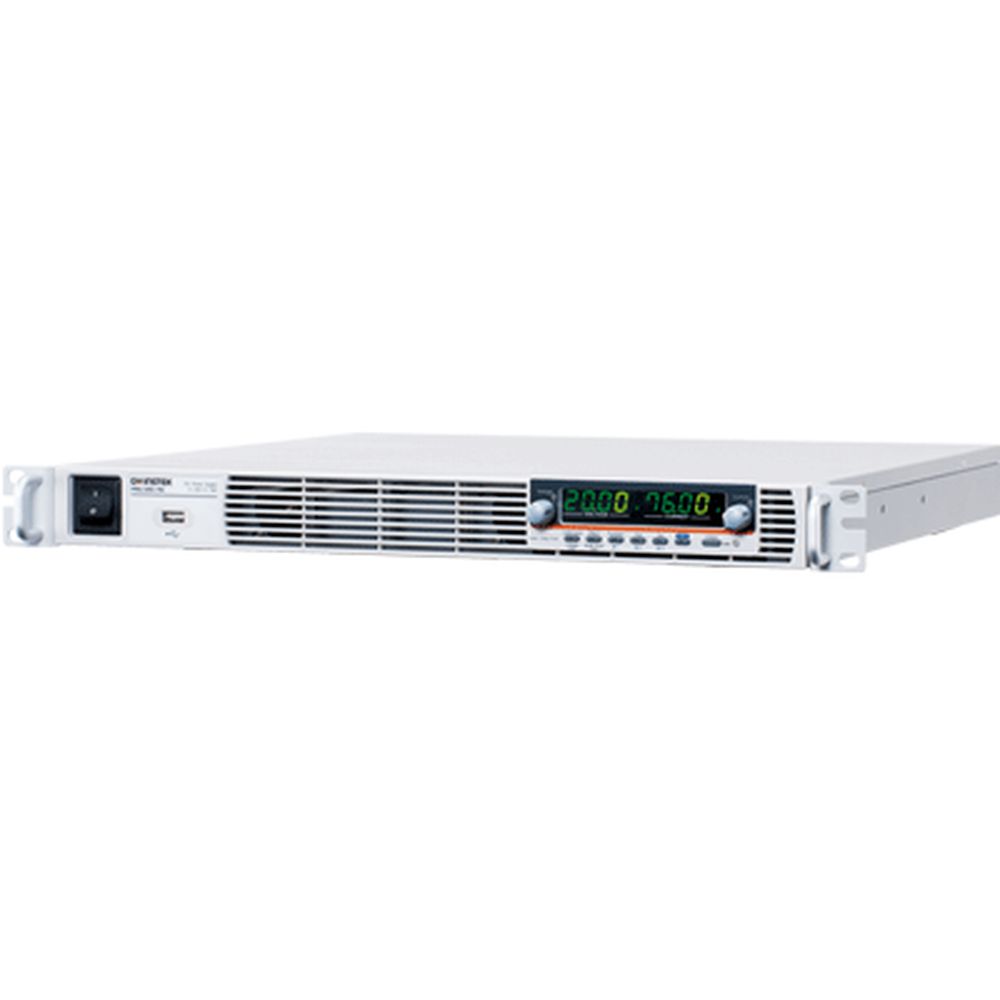

薄型・軽量・多機能 スイッチング 直流安定化電源

PSUシリーズは積み重ね可能な19インチラックマウント対応フロントエアインテーク方式の1Uサイズ薄型直流安定化電源です。
1500Wクラス、定格電圧6Vから600Vまでの10機種をラインナップ、4台までのワンコントロール並列運転も可能なため大容量電源としても使用可能です。
スルーレートコントロール、内部抵抗制御、CC優先モードや容易にプログラミングできるテストモードを搭載。
外部アナログ制御や各種インタフェースでのコントロールにも対応、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。

シリーズ仕様

• 出力電圧：6V~600Vまでの10タイプ
• 小型・軽量・高効率のスイッチング方式
• 出力スルーレート可変機能
• 内部抵抗制御機能搭載
• リモートセンシング
• インターネットブラウザからの制御・監視
• 3点プリセットメモリ
• テストモード(シーケンス)
• CC優先モード搭載
• 4台までの並列接続
• 1Uサイズ/19インチラックマウント対応
• LAN、RS-232C/RS-485、USB標準装備
• 工場出荷時オプションでGP-IBにも対応
• ワールドワイド対応AC入力
• RoHS指令/CE指令対応
• ロギングオプション(Y1:15,000円)により0.1秒ごとのログ取得が可能

6V、12.5V、20V、40、60V機種

出力定格
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
定格出力電圧(*1)		[V]	6	12.5	20	40	60
定格出力電流 (*2)		[A]	200	120	76	38	25
定格出力電力		[W]	1200	1500	1520	1520	1500
定電圧特性
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
入力変動(*3)		mV	2.6	3.25	4	6	8
負荷変動(*4)		mV	2.6	3.25	4	6	8
リプルノイズ(*5)	p-p(*6)	mV	60	60	60	60	60
	rms(*7)	mV	8	8	8	8	8
温度係数			100ppm/°C (30 分以上ウォームアップ後)
リモートセンシング補償	( 片側)	V	1	1	1	2	3
立上時間(*8)	全負荷	ms	80	80	80	80	80
	無負荷	ms	80	80	80	80	80
立下時間(*9)	全負荷	ms	10	50	50	80	80
	無負荷	ms	500	700	800	1000	1100
過渡応答時間(*10)		ms	1.5	1	1	1	1
定電流特性
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
入力変動(*3)		mA	22	14	9.6	5.8	4.5
負荷変動(*11)		mA	45	29	20.2	12.6	10
リプルノイズ(*5)	rms	mA	400	240	152	95	75
温度係数			100ppm/°C (30 分以上ウォームアップ後)
保護機能
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
過電圧保護（OVP）	設定範囲	V	0.6 ~ 6.6	1.25 ~ 13.75	2 ~ 22	4 ~ 44	5 ~ 66
	分解能	V	0.06	0.125	0.2	0.4	0.6
過電流保護(OCP)	設定範囲	A	5 ~ 220	5 ~ 132	5 ~ 83.6	3.8 ~ 41.8	2.5 ~ 27.5
	分解能	A	4	2.4	1.52	0.76	0.5
加熱保護(OHP)			保護動作：出力オフ
センシング(SENSE)			保護動作：出力オフ
入力保護(AC-FAIL)			保護動作：出力オフ
シャットダウン(SD)			保護動作：出力オフ
過電力保護(OPL)			保護動作：定格電力105% 超過時に出力オフ
外部アナログコントロール
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
外部電圧による出力電圧制御			定格電圧の0% ~ 100%（0V ~ 5V/0V ~ 10V)
外部電圧による出力電流制御			定格電流の0% ~ 100%（0V ~ 5V/0V ~ 10V)
外部抵抗による出力電圧制御			定格電圧の0% ~ 100%（0kΩ ~ 5kΩ/0kΩ ~ 10kΩ)
外部抵抗による出力電流制御			定格電流の0% ~ 100%（0kΩ ~ 5kΩ/0kΩ ~ 10kΩ)
出力電圧モニタ			モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1%
出力電流モニタ			モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1%
シャットダウン入力			TTL L レベル(0~0.5V) または短絡にて出力オフ
出力オン・オフ入力			正論理・負論理選択可：TTL または短絡開放で出力ON/OFF
アラームクリア入力			TTL L レベル(0~0.5V) 入力でアラームクリア
ステータス出力CV/CC/ALM/PWR ON/OUT ON			オープンコレクタ出力、外部電源最大30V、最大シンク電流8mA
トリガ出力			TTL 出力、L レベル出力: 最大0.8V、H レベル出力：最低2.0V、最大シンク電流8mA
トリガ入力			TTL 入力、L レベル入力：最大0.8V、H レベル入力：最低2.0V、最大シンク電流8mA
フロントパネル
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
7セグ表示
電圧精度	0.1% +	mV	12	25	40	80	120
電流精度	0.2% +	mA	600	360	228	114	75
表示			緑LED： CV, CC, V, A, VSR, ISR, DLY, RMT,LAN, M1, M2, M3,RUN, Output ON、 赤LED： ALM, ERR
ボタン			ボタンLock/Local(Unlock), PROT(ALM_CLR), Function(M1), Test(M2),Set(M3), Shift, Output
エンコーダー			電圧設定、電流設定
USB ポート			Type A
デジタル制御(RS-232/485, USB, LAN, GP-IB)
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
出力電圧精度	0.05%+	mV	3	6.25	10	20	30
出力電流精度	0.2% +	mA	200	120	76	38	25
電圧設定分解能		mV	0.2	0.4	0.7	1.3	2
電流設定分解能		mA	6	4	2.5	1.2	0.8
電圧測定精度	0.1% +	mV	6	12.5	20	40	60
電流測定精度	0.2% +	mA	400	240	152	76	50
電圧測定分解能		mV	0.2	0.4	0.7	1.3	2
電流測定分解能		mA	6	4	2.5	1.2	0.8
入力特性
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
入力定格			100Vac ~ 240Vac, 50Hz ~ 60Hz, 単相,ACケーブルは付属しておりません。
入力範囲			85Vac ~ 265Vac、47Hz ~ 63Hz
最大入力電流			21A(100Vac)、11A(200Vac)
突入電流			50A 以下
消費電力			2000VA
力率			0.99(100Vac)、0.98(200Vac)
効率(*13)	100Vac	%	77	82	83	84	84
	200Vac	%	79	85	86	87	87
保持時間			20ms 以上
インターフェイス
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
USB			TypeA 前面、USB メモリ用 Mass storageクラス TypeB 背面、PC 用 CDC クラス
LAN			RJ-45、10/100Mbps (IEEE802.3)、MACアドレス、DNSアドレス、パスワード、 ゲートウェイアドレス、IP アドレス、サブネットアドレス、Web ポート、Socket ポート
GP-IB			IEEE 488. 1準拠
RS-232C			EIA-232D 準拠
RS-485			EIA-485 準拠
コマンド			SCPI-1993, IEEE 488.2 準拠
環境条件
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
動作温度			0℃ to 50℃
保存温度			-25℃ to 70℃
動作湿度			20% to 85% RH; ( 結露なきこと)
保存湿度			90% RH 以下; ( 結露なきこと)
高度			最高2000m
一般仕様
機種名		PSU	6-200	12.5-120	20-76	40-38	60-25
質量			8.7kg 以下
寸法			423.0 × 43.6 × 447.2 mm (W×H×D)
冷却方式			強制空冷
耐電圧			AC – 筐体間: 1500Vac/1 分、AC – 出力間: 3000Vac/1 分 出力- 筐体間: 1000Vdc/1 分
絶縁抵抗			100MΩ 以上(DC 500V)
付属品			CD-ROM(取扱説明書、出力端子カバー、アナログコネクタキット、 M8出力端子ボルトセットx2、入力端子カバー、ハンドル x2、ラックマウント金具（左/右）

(*1)最小電圧は定格出力電圧の0.2%になります。
(*2)最小電流は定格電流出力の0.4%になります。
(*3) AC85V ~ AC132V またはAC170V ~AC 265V、負荷固定において
(*4)無負荷から全負荷、AC入力電圧一定、リモートセンシング使用時において
(*5) JEITA RC-9131B (1:1)プローブによる
(*6)20MHz帯域制限フィルタ使用
(*7) 5Hz~1MHzのバンドパスフィルタ使用
(*8) 定格電圧の10% から 90%までの時間、抵抗負荷において
(*9) 定格電圧の90% から 10%までの時間、抵抗負荷において
(*10)出力電圧が定格電圧の0.5%以内に復帰する時間となります。負荷電流の変動は、定格の10%から90%。出力電圧の変動は、定格の10%から100%
(*11) 出力電圧可変時(0 ~ 定格電圧間)、入力電圧一定時
(*12)6Vモデルは出力電圧が2V ~ 6V(定格電流時)の値です。その他のモデルは出力電圧が定格10% ~100%(定格電流時)の値です。
(*13) 入力電圧 AC100V / AC200V、定格出力電力時
