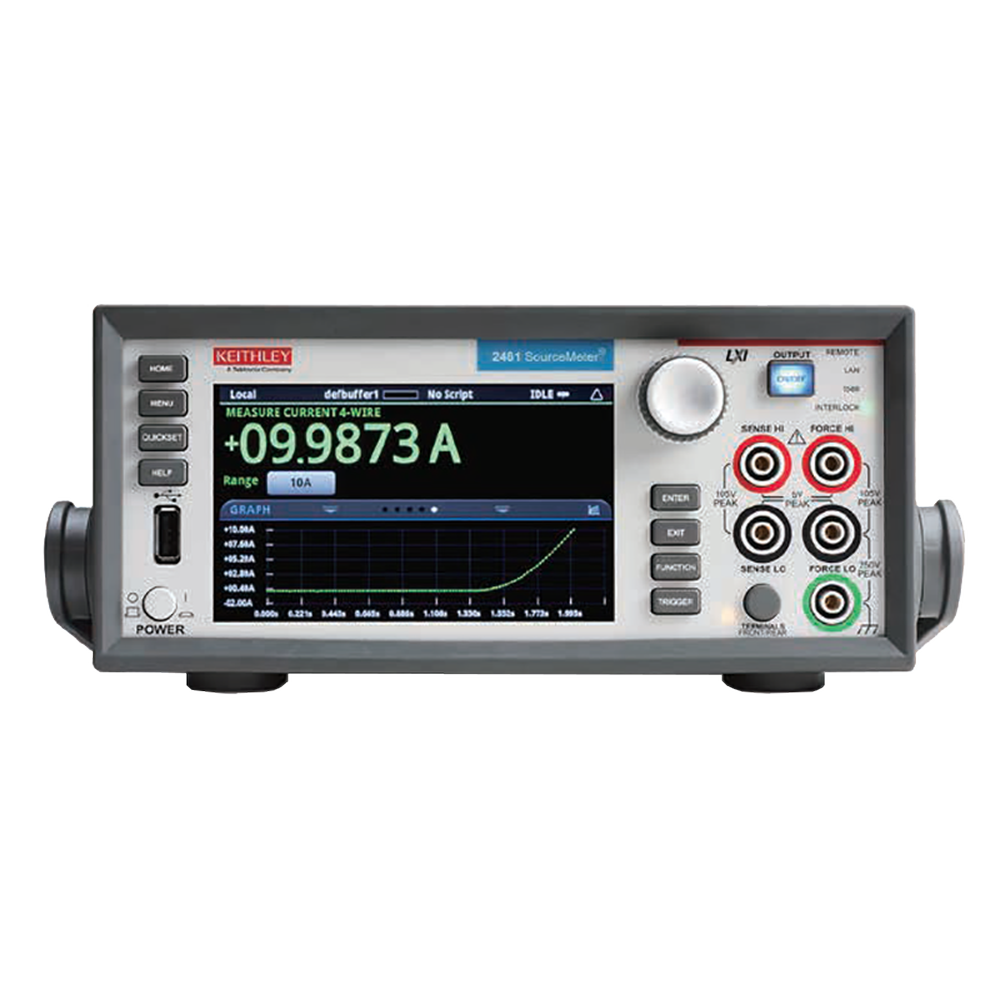

KEITHLEY 2461型 タッチスクリーン式ソースメータ (100V/10Aパルス 1000W出力)
keithley 2461型 タッチスクリーン式ソースメータ （100V/10Aパルス, 1000W出力）
概要
2461型大電流ソースメータ（SMU）は、優れたTouch、Test、Invent(R)技術により指先で簡単に操作できます。
革新的なグラフィカル・ユーザ・インタフェース（GUI）と最新の静電容量方式タッチスクリーン技術により、
直感的な操作が可能であり、操作方法の習得時間が短縮できるため、作業効率が向上します。
2461型は10A/1000Wパルス電流、7A/100WDC電流の性能と、18ビット、1MS/sのデュアル・デジタイザを装備しており、
炭化ケイ素（SiC）、窒化ガリウム（GaN）などのパワー・
デバイス、DC-DCコンバータ、回路保護デバイス、太陽電池／パネル、高輝度LEDなどの
デバイス、照明システム、電気化学セル、バッテリなどの特性評価とテストに適しています。
2461型は、ケースレーの長年にわたる高精度ソースメータの開発実績をもとに、
新しい性能を実現したソースメータであり、これからの実験室、
ラックによる大電流印加／高速測定アプリケーションに欠かせない計測器です。
特長
- 半導体パラメータ・アナライザ、カーブ・トレーサ、I-V測定システムの機能をわずかなコストで実現
- 105V/7A DC 100W、100V/10Aパルス、最大1000Wなど、広範囲にカバー
- 1MS/sのデュアル・デジタイザによる高速サンプリング測定
- 5型（ インチ）、高解像度静電容量方式タッチスクリーンを採用したGUI
- 0.012%のDC確度と6.5桁の分解能
- ソース（印加）／シンク（4象限）の動作
- 迅速なセットアップ／測定のための4種類のクイックセット・モード
- 状況に対応したヘルプ機能を内蔵

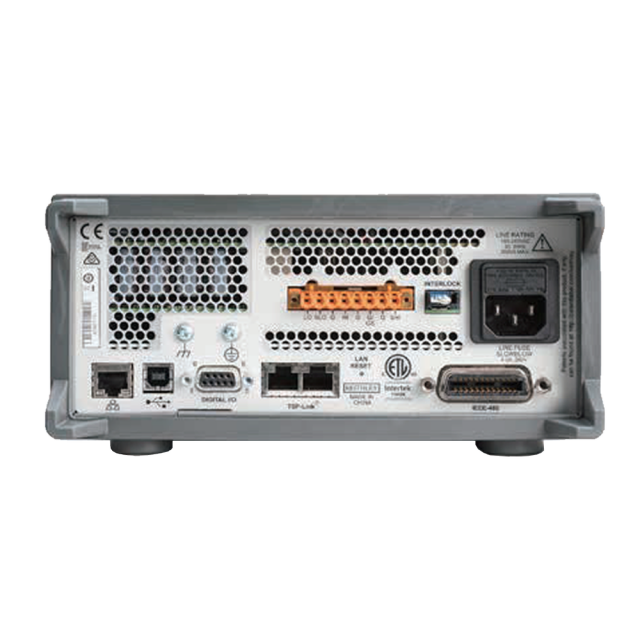

- 前面パネルにバナナ・ジャックを、後部パネルにマス終端スクリュー入力コネクタを装備
- SCPIとTest Script Processor（TSP(R)）のプログラム・モード
- 前面パネルにUSB 2.0メモリI/Oポートを装備しているため、データ、テスト・スクリプト、テスト設定の転送が容易に
仕様
| 最大電圧 | 100V |
|---|---|
| 最大DC電流 | 7A |
| 最大パルス電流 | 10A |
| DC/パルス・パワー | 100W/1000W |
| デジタイザ | 18ビット、1MS/s x2 |
| ワイドバンド・ノイズ | 4.5mVrms未満（代表値） |
| スイープ・タイプ | リニア、ログ、デュアル・リニア、デュアル・ログ、カスタム |
| 読取バッファ | 2Mポイント以上 |
| プログラム・コマンド・タイプ | SCPIプログラム+TSPスクリプト |
| PCインターフェース | GPIB、USB、EtherNet（LXI） |
| 信号入力接続 | 全面パネル：バナナ・ジャック 後部パネル：スクリュー・ターミナル・コネクタ |
| 寸法 | ハ ンドル、バンパを含む：106mm（ 高さ） ×255mm（ 幅） ×425mm（ 奥行） ハンドル、バンパを含まない：88mm （高さ） ×213mm （幅） ×397mm （奥行） |
| 質量 | バンパとハンドルを含む：4.75kg バンパとハンドルを含まない：4.55kg |
| 温度／湿度 | 動作時：0~50℃、相対湿度70%（35℃まで）、35~50℃では相対湿度3%/℃で低下、結露のないこと。 非動作時：-25~＋65℃ |
| 標準添付品 | 2460-KIT 後部パネル・マス終端スクリュー・コネクタ、8608 高性能テスト・リード、USB-B-1 USBケーブル（Type A-B）、1m、CS-1616-3 セーフティ・インターロック・コネクタ、CA-180-3A TSPリンク／Ethernetケーブル、ドキュメントCD、2461型クイックスタート・ガイド、Test Script Builderソフトウェア（CDに収録、テクトロニクスのウェブ・サイト（jp.tektronix.com）からダウンロード可能）、KickStartスタートアップ・ソフトウェア（テクトロニクスのウェブ・サイト（jp.tektronix.com）からダウンロード可能）、LabVIEW(R)およびIVIドライバ（ウェブ・サイト（jp.tektronix.com）からダウンロード可能） |
※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | KEITHLEY 2461 |
|---|---|
| 型番: | KEITHLEY 2461 |
| メーカー: | ケースレー |
