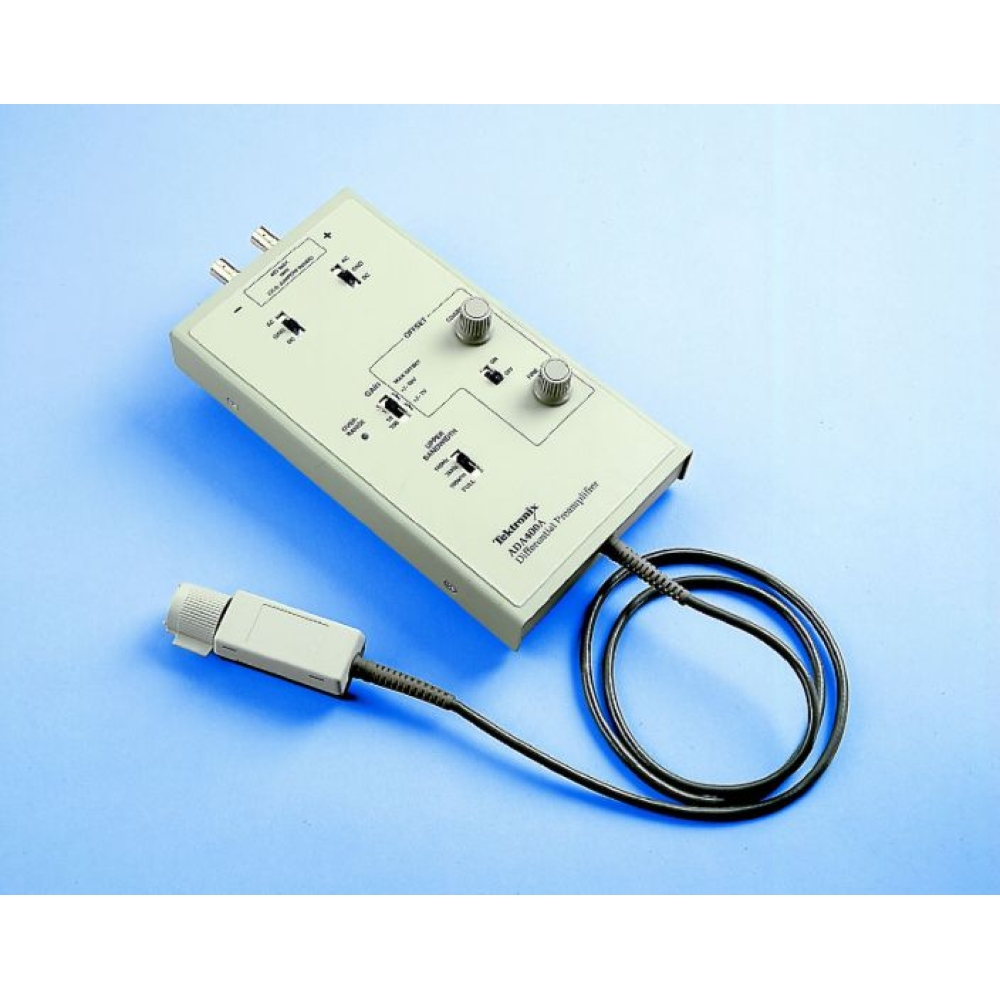

Tektronix 差動プリアンプ ADA400A

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Tektronix 差動プリアンプ

ADA400A型は、超低振幅電圧およびグランド基準でない信号を、直接オシロスコープで測定できる差動プリアンプです。両入力ともハイ・インピーダンスなので、DUTに新たにグランド・ポイントを追加する必要がなく、測定や回路に悪影響を与える循環電流の発生を防ぐことができます。

主な仕様

• 感度：10µV/div
• CMRR：100dB（DC～10kHz、代表値）

主な特長

• アクティブ差動プリアンプ
• プローブ電源はTEKPROBE™ BNCから供給

接続性

• ADA400A型の電源は、TDS400、TDS500、TDS600、TDS700、TDS5000、TDS7000（TekProbe）、TCA-1MEG型付属のTDS7000（TekConnect®）の各シリーズのオシロスコープから直接供給されます。
• 1103型プローブ電源からも電源を供給できます。

アプリケーション

• メカニカル解析
• オーディオ設計
• 生物医学研究（医療患者との接触用には非認証）
• 医療機器（医療患者との接触用には非認証）
• ADA400A型

高ゲインと極めて高い同相除去性能により、高ノイズ環境下でも5µVまでの低電圧測定が行えます。切り替え式周波数帯域制限機能により、デジタル・ロジック、スイッチング電源、およびライン電源からのノーマル・モード・ノイズを低減できます。調節可能な差動オフセットを使用することで、バイアスされたトランスデューサ・ブリッジやテスト・セットアップから発生した迷走電位差をゼロにできます。2つの最高ゲイン・レンジで選択できる無限大インピーダンス・モードを使用すると、ハイ・インピーダンス源からの信号でも正確な測定が行えます。

仕様

すべての仕様は、特に断らないかぎり、保証値を表します。 すべての仕様は、特に断らないかぎり、すべての機種に適用されます。

ゲイン設定
×100、×10、×1、×0.1

同相除去比（CMRR）
≥100,000: 1以上（DC～10kHz）

信号レンジ

帯域制限
100Hz、3kHz、100kHz、全帯域（1MHz以上）

入力インピーダンス
1MΩ/55pF（X100とX10ゲインで、無限大Ω切替可能）

ノイズ
30µVRMS以下（X100ゲインでの入力における代表値）
